รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | โรงสีวัตถุดิบ | สภาพ: | ใหม่ |
|---|---|---|---|
| พิมพ์: | โรงบดแร่ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
| การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
| อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
| แสงสูง: | โรงสีลูกแร่วัตถุดิบ,โรงสีลูกแร่ 220 T/D,โรงสีลูกแร่แร่ 15T/D |
||
โรงสีวัตถุดิบ โรงสีบดแร่ เอาท์พุต 15-220 T/D PLC Control
1. คุณสมบัติและรุ่นของโรงสีวัตถุดิบ
โรงสีหลอดสำหรับการผลิตปูนซีเมนต์: ข้อกำหนดของโรงสีวัตถุดิบและโรงสีซีเมนต์มีตั้งแต่ φ2.2x6.5 ถึง φ4.6 x 14.0 ม. โดยมีข้อกำหนดทั้งหมด 46 รายการเอาต์พุต 15～220 t/d
2. ลักษณะทางเทคนิคของโรงสีวัตถุดิบ
(1) รูปแบบการส่งที่ใช้โดยโรงสีดรัม ได้แก่ แผ่นพับขอบ, ไดรฟ์กลาง, ไดรฟ์ขอบตาข่ายหลายจุด ฯลฯรูปแบบไดรฟ์ประกอบด้วยมอเตอร์แบบอะซิงโครนัส + ตัวลดขนาด + ปีกนก + เกียร์ขนาดใหญ่และมอเตอร์ซิงโครนัส + คลัตช์อากาศ + เฟือง + เกียร์ขนาดใหญ่
(2) โดยทั่วไปจะใช้วิธีการรองรับของตลับลูกปืนแรงดันสถิตและไดนามิกที่ปลายทั้งสองข้าง และใช้ตลับลูกปืน 'ประเภทโยก' แบบสัมผัส 1200 เส้นที่ปิดล้อมตัวเองอย่างสมบูรณ์รองรับแรงดันสถิตย์เต็มรูปแบบ
(3) เฟืองเปิดขนาดใหญ่ได้รับการออกแบบตามมาตรฐาน American AGMA พร้อมกับฝาครอบเกียร์ที่ปิดสนิทและเชื่อถือได้ และติดตั้งอุปกรณ์หล่อลื่นแบบสเปรย์อัตโนมัติกลีเซอรีน
(4) กระบอกสูบเป็นส่วนสำคัญของโรงสี และใช้คอมพิวเตอร์เพื่อทำการวิเคราะห์องค์ประกอบจำกัด เพื่อให้มั่นใจในความน่าเชื่อถือในการใช้งาน
(5) โรงสีขนาดใหญ่และขนาดกลางมีอุปกรณ์ขับเคลื่อนช้า
(6) โรงสีขนาดใหญ่และขนาดกลางมีการติดตั้งสถานีหล่อลื่นแรงดันสูงและต่ำ
(7) ระบบควบคุมและป้องกันใช้การควบคุม PLC
3. พารามิเตอร์ทางเทคนิคของโรงบดแร่
| ไม่. | รุ่น (ม.) | ความจุ(t/h) | การปฏิวัติโรงสี | ขนาดฟีด (มม.) | โหลดตัวขัด | ปริมาณที่มีประสิทธิภาพ | มอเตอร์หลัก | ขนาด | น้ำหนัก (T) | |||
| กำลังไฟฟ้า (กิโลวัตต์) | แรงดันไฟฟ้า (V) | หลี่ | W | ชม | ||||||||
| 1 | Φ2.2×6.5 | 15-16 | 22 | ＜20 | 22 | 18 | 320 | 6000 | 12280 | 5390 | 4210 | 52 |
| 2 | Φ2.2×8 | 30 | 20.8 | ＜25 | 45 | 560 | 6000 | 17215 | 5564 | 4540 | 81 | |
| 3 | Φ2.2×11 | 22-25 | 21 | ＜25 | 56 | 36 | 630 | 6000 | 24080 | 4540 | 3229 | 106 |
| 4 | Φ2.2×11 | 22-25 | 21.5 | ＜25 | 40～45 | 43 | 500 | 6000 | ค.ศ.20020 | 6512 | 4960 | 105 |
| 5 | Φ2.2×13 | 29-30 | 21.5 | ＜25 | 60 | 43 | 630 | 6000 | 26183 | 4540 | 3229 | 118.4 |
| 6 | Φ2.2×13 | 24-25 | 21.5 | ＜25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 113 |
| 7 | Φ2.2×13 | 40-46 | 19 | ＜25 | 65 | 50 | 800 | 6000 | 27540 | 4540 | 3415 | 134 |
| 8 | Φ2.2×13 | 40 | 18.9 | ＜25 | 65 | 50 | 800 | 6000 | 27345 | 6040 | 3620 | 145 |
| 9 | Φ2.6×13 | 43-50 | 19.4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 5616 | 5675 | 152.3 |
| 10 | Φ2.6×13 | 43-50 | 19.4 | ≤20 | 80 | 60 | 1000 | 10000 | 20973 | 6507 | 5675 | 153 |
| 11 | Φ3×9 | 36-42 | 17.8 | ＜15 | 70-80 | 1000 | 6000 | 23285 | 5965 | 3878 | 136.6 | |
| 12 | Φ3×11 | 60-65 | 17.4 | ＜25 | 90-100 | 69 | 1250 | 6000 | 28000 | 5720 | 3672 | 180 |
| 13 | Φ3×12 | 55-58 | 17.7 | ＜20 | 95-100 | 76 | 1250 | 6000 | 30800 | 5720 | 3900 | 198.6 |
| 14 | Φ3.2×7+1.8 | 48-53 | 18 | ＜20 | 55-58 | 44.5 | 1000 | 6000 | 24700 | 5120 | 4230 | 167.5 |
| 15 | Φ3.2×10 | 55 | 17.83 | ＜20 | 65 | 44.5 | 1000 | 6000 | 5300 | 186.9 | ||
| 16 | Φ3.4×7+1.8 | 54 | 16.9 | ＜20 | 65 | 51.5 | 1000 | 6000 | 22075+a | 5120 | 4230 | 184.4 |
| 17 | Φ3.4×7.5+1.8 | ～60 | 16.9 | ＜20 | 70 | 54.58 | 1250 | 6000 | 27180 | 5720 | 4230 | 214～217.5 |
| 18 | Φ3.5×10 | 75 | 16.69 | ＜20 | 80 | 64.6 | 1250 | 6000 | 25382 | 5802 | 4830 | 170 |
| 19 | Φ3.8×9 | 90-95 | 16.5 | ＜15 | 130 | 94 | 2000 | 6000 | 28521 | 550 | 5600 | 256.3 |
| 20 | Φ3.8×8.5+3.5 | ～90 | 16.5 | ＜20 | 100 | 89.4 | 1600 | 6000 | 32504 | 6770 | 6030 | 305.6 |
| 21 | Φ4.6×8.5+3.5 | 150 | 15 | ＜20 | 150 | 89.4 | 2800 | 21739 | 6990 | 9000 | 310.7 | |
| 22 | Φ4.6×10+3.5 | 190 | 15 | ＜25 | 190 | 157 | 3500 | 23599 | 6900 | 4630 | 352** | |
| 23 | Φ4.6×9.5+3.5 | 185 | 15.2 | ＜25* | 175-180 | 148 | 3550 | 6000 | 22939 | 5239 | 7550 | 298** |
| 24 | Φ4.6×14 | 185-220 | 15 | 210 | 185 | 4200 | 23200 | 11934 | 6370 | 31 | ||
| *95% ผ่าน;**ไม่รวมส่งและเจียรน้ำหนักตัว | ||||||||||||
4. การแนะนำพื้นฐานของการบดวัตถุดิบ
โรงงานลูกกลิ้งวัตถุดิบส่วนใหญ่จะใช้สำหรับการบดผลิตภัณฑ์สำเร็จรูปและวัตถุดิบในโรงงานปูนซีเมนต์สามารถใช้สำหรับการเจียรแบบ open-flow และยังเหมาะสำหรับการเจียรแบบไหลวนรวมกับเครื่องแยกผง
โรงสีลูกวัตถุดิบมีลักษณะของการปรับตัวที่แข็งแกร่งกับวัสดุ การผลิตอย่างต่อเนื่อง อัตราส่วนการบดขนาดใหญ่ และการปรับความละเอียดของผลิตภัณฑ์บดได้ง่ายสามารถผลิตได้ทั้งแบบแห้งและแบบเปียก หรือแบบบดและแบบแห้งในเวลาเดียวกัน

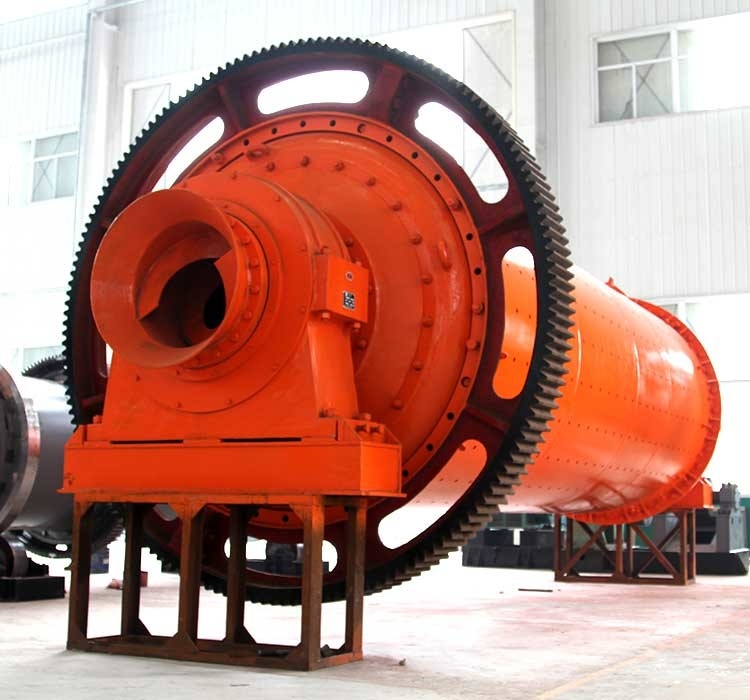

5.คำอธิบายภาพโรงบดแร่
