รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เรย์มอนด์ มิลล์ | สภาพ: | ใหม่ |
|---|---|---|---|
| พิมพ์: | โรงบดแร่ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
| การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
| อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
| แสงสูง: | 30mm Feed Ore Grinding Mill,30mm Feed Raymond Mill,Raymond Mill For Purification |
||
Raymond Mill Ore Grinding Mill 30mm Feed Size Device For Purification
1. โครงสร้างหลักของ Raymond mill
โครงสร้างของเครื่องประกอบด้วยเครื่องยนต์หลัก เครื่องวิเคราะห์ พัดลม เครื่องแยกไซโคลนผลิตภัณฑ์สำเร็จรูป เครื่องแยกผงไซโคลนแบบละเอียด และท่อลมในหมู่พวกเขาเครื่องยนต์หลักประกอบด้วยเฟรม, ร่องอากาศเข้า, ใบมีด, ลูกกลิ้งเจียร, แหวนเจียรและฝาครอบ
2. หลักการทำงานของ Raymond mill
เมื่อทำงาน วัสดุที่จะบดจะถูกป้อนเข้าเครื่องจากถังป้อนที่ด้านข้างของฝาครอบเครื่อง และอาศัยอุปกรณ์ลูกกลิ้งเจียรที่แขวนอยู่บนโครงดอกพลัมของเครื่องหลักเพื่อหมุนรอบแกนแนวตั้ง และ ในขณะเดียวกันก็หมุนตัวเองด้วยแรงเหวี่ยงหนีศูนย์กลางระหว่างการหมุน ลูกกลิ้งเจียรจะเหวี่ยงออกไปด้านนอกและกดกับวงแหวนเจียร เพื่อให้พลั่วตักวัสดุขึ้นและส่งระหว่างลูกกลิ้งเจียรและแหวนเจียร
3. พารามิเตอร์ทางเทคนิคของโรงบดแร่
| แบบจำลองโรงสีเรย์มอนด์และพารามิเตอร์ทางเทคนิค | ||||||
| แบบอย่าง | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| พารามิเตอร์ | ||||||
| ขนาดอนุภาคป้อน (มม.) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| ขนาดอนุภาคสำเร็จรูป (มม.) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| การผลิตกะของความละเอียดของวัสดุที่แตกต่างกัน (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| ความเร็วเพลากลาง (รอบ/นาที) | 82 | 105 | 130 | 160 | 180 | 280 |
| เส้นผ่าศูนย์กลางแหวนเจียร (มม.) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| เส้นผ่านศูนย์กลางลูกกลิ้ง (มม.) | 450 | 410 | 320 | 260 | 210 | 140 |
| ความสูงของลูกกลิ้ง (มม.) | 250 | 190 | 160 | 150 | 150 | 100 |
| โฮสต์มอเตอร์ | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| มอเตอร์พัดลม | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| มอเตอร์วิเคราะห์ | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. ขั้นตอนการคัดเลือกลมของ Raymond mill
หลังจากที่วัสดุถูกบดแล้ว พัดลมจะพัดลมเข้าสู่ปลอกหลักเพื่อเป่าผง ซึ่งจัดเรียงตามเครื่องวิเคราะห์ที่วางอยู่เหนือห้องบดวัสดุที่มีความวิจิตรมากเกินไปจะตกลงไปในห้องเจียรเพื่อลับคมมันเข้าสู่ตัวสะสมไซโคลนด้วยกระแสลม และจะถูกระบายออกทางช่องจ่ายผงหลังจากการเก็บสะสม ซึ่งเป็นผลิตภัณฑ์สำเร็จรูปการไหลของอากาศจะถูกส่งกลับไปยังพัดลมผ่านท่อส่งกลับที่ปลายด้านบนของตัวเก็บไซโคลนขนาดใหญ่เส้นทางอากาศหมุนเวียนและไหลภายใต้แรงดันลบปริมาณอากาศที่เพิ่มขึ้นของเส้นทางอากาศหมุนเวียนจะถูกระบายออกทางท่อไอเสียระหว่างพัดลมกับเครื่องยนต์หลัก และเข้าสู่คอลเลกชันไซโคลนขนาดเล็กอุปกรณ์สำหรับการทำให้บริสุทธิ์

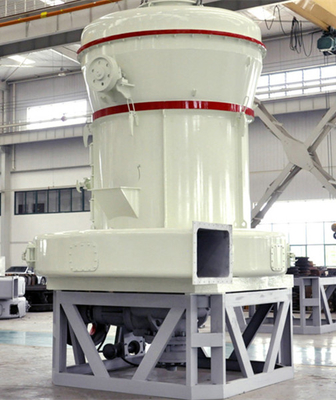

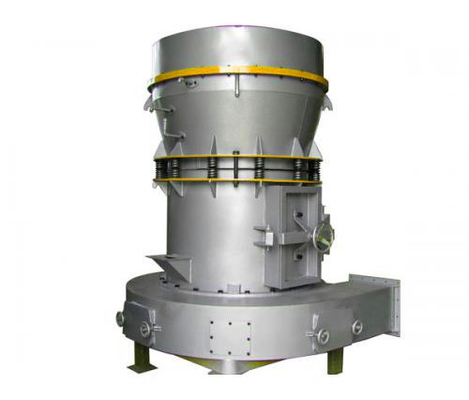

5. คำอธิบายภาพโรงบดแร่
ผู้ติดต่อ: Mr. David
โทร: 86-18637916126
