รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | โรงสีหลอด | สภาพ: | ใหม่ |
|---|---|---|---|
| พิมพ์: | โรงบดแร่ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
| การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
| อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
| น้ำหนัก: | 92-485t | พลัง: | 570-4200kw |
| แสงสูง: | โรงสีหลอด โรงสีแร่,โรงบดแร่มอเตอร์แบบอะซิงโครนัส,การควบคุม PLC โรงบดแร่ |
||
โรงบดแร่หลอดโรงสี
1. ลักษณะทางเทคนิคของโรงสี (โรงบดแร่)
(1) รูปแบบการส่งที่ใช้โดยโรงสีดรัม ได้แก่ แผ่นพับขอบ, ไดรฟ์กลาง, ไดรฟ์ขอบตาข่ายหลายจุด ฯลฯรูปแบบไดรฟ์ประกอบด้วยมอเตอร์แบบอะซิงโครนัส + ตัวลดขนาด + ปีกนก + เกียร์ขนาดใหญ่และมอเตอร์ซิงโครนัส + คลัตช์อากาศ + เฟือง + เกียร์ขนาดใหญ่
(2) โดยทั่วไปจะใช้วิธีการรองรับของตลับลูกปืนแรงดันสถิตและไดนามิกที่ปลายทั้งสองข้าง และใช้ตลับลูกปืน 'ประเภทโยก' แบบสัมผัส 1200 เส้นที่ปิดล้อมตัวเองอย่างสมบูรณ์รองรับแรงดันสถิตย์เต็มรูปแบบ
(3) เฟืองเปิดขนาดใหญ่ได้รับการออกแบบตามมาตรฐาน American AGMA พร้อมกับฝาครอบเกียร์ที่ปิดสนิทและเชื่อถือได้ และติดตั้งอุปกรณ์หล่อลื่นแบบสเปรย์อัตโนมัติกลีเซอรีน
(4) กระบอกสูบเป็นส่วนสำคัญของโรงสี และใช้คอมพิวเตอร์เพื่อทำการวิเคราะห์องค์ประกอบจำกัด เพื่อให้มั่นใจในความน่าเชื่อถือในการใช้งาน
(5) โรงสีขนาดใหญ่และขนาดกลางมีอุปกรณ์ขับเคลื่อนช้า
(6) โรงสีขนาดใหญ่และขนาดกลางมีการติดตั้งสถานีหล่อลื่นแรงดันสูงและต่ำ
(7) ระบบควบคุมและป้องกันใช้การควบคุม PLC
2. การแนะนำเบื้องต้นของโรงสีหลอด (โรงบดแร่)
โรงสีท่อได้รับการออกแบบเพื่อใช้ประโยชน์จากข้อดีและข้อเสียของระบบการบดแบบเปิดโล่ง และทำการปรับปรุงที่สำคัญในโรงสีลูกแบบดั้งเดิมผลผลิตของเครื่องจักรได้รับการปรับปรุงอย่างมาก และความวิจิตรของผงและพื้นที่ผิวจำเพาะเพิ่มขึ้น ทำให้ได้ผลผลิตสูงและความละเอียดสูง และจัดหาอุปกรณ์บดรูปแบบใหม่สำหรับการผลิตซีเมนต์คุณภาพสูง
โรงสีท่อ Luokuang ปรับระดับวัสดุของถังขยะแต่ละถังด้วยบอร์ดพาร์ติชั่นรวมและตะแกรงระบายออก เพิ่มปริมาณการระบายอากาศ และปรับปรุงสภาพภายในโรงสีในเวลาเดียวกัน มันใช้แผ่นซับชนิดใหม่ ปรับความเร็วของโรงสี และปรับการออกแบบเกียร์และพารามิเตอร์การหล่อลื่นของบุชแบริ่งให้เหมาะสม เสถียรภาพในการทำงานและอายุการใช้งานของโรงสีเพิ่มขึ้น และประสิทธิภาพการบดดีขึ้น
ภายใต้เงื่อนไขว่าพารามิเตอร์อื่น ๆ ยังคงไม่เปลี่ยนแปลง ผลผลิตต่อหน่วยจะเพิ่มขึ้น 20% และการใช้พลังงานต่อหน่วยผลิตภัณฑ์จะลดลง 10-12%ในการบดแบบเปิด พื้นที่ผิวจำเพาะของปูนซีเมนต์สามารถเข้าถึง 320m2/กก.
3. ลักษณะทางเทคนิคของโรงสีหลอด Luokuang (โรงบดแร่)
(1) รูปแบบการส่ง: การส่งสัญญาณกลางและการส่งขอบ (รวมถึงการส่งขอบในรูปแบบของการตาข่ายหลายจุด)โรงสีขนาดใหญ่และขนาดกลางติดตั้งไดรฟ์ที่ช้า
(2) โหมดการสนับสนุนของโรงสี: ประเภทแบริ่งหลัก, ประเภทรองเท้าเลื่อนคู่และประเภทไฮบริด (แบริ่งหลักที่ปลายด้านหนึ่งและปลายด้านหนึ่งเลื่อน)บูชแบริ่งและแผ่นรองรับถูกประมวลผลโดยเครื่องมือเครื่อง CNCตัวรองรับทั้งสามมีอุปกรณ์หล่อลื่นแรงดันสูงและต่ำ
(3) ส่วนโรตารี่: ตัวกระบอกสูบเชื่อมโดยอัตโนมัติ รอยเชื่อมคือการตรวจสอบด้วยคลื่นเสียงความถี่สูง 100% ร่างกายของกระบอกสูบจะถูกอบอ่อนโดยรวมหลังจากการเชื่อม และขจัดความเครียดในการเชื่อมออกอย่างเต็มที่ร่างกายของกระบอกสูบถูกประมวลผลด้วยเครื่องจักรพิเศษขนาดใหญ่ในคราวเดียว ซึ่งทำให้มั่นใจได้ถึงแหวนสลิปที่ปลายทั้งสองอย่างมีประสิทธิภาพ(แบริ่งหลัก) coaxiality เพื่อให้อุปกรณ์สามารถทำงานได้อย่างราบรื่น
(4) อุปกรณ์ป้อนและคายประจุ: มีซีลพิเศษที่มีข้อต่อแบบไดนามิกและแบบสถิต เช่น เพลากลวงหรือจุดต่อระบบส่งกำลังเพื่อให้แน่ใจว่าจะไม่รั่วไหลของน้ำมันหรือเถ้า
(5) การควบคุมระบบ: ระบบโรงสีทั้งหมดถูกควบคุมโดย PLC ซึ่งสามารถตรวจสอบอุณหภูมิและการตรวจจับการสั่นสะเทือนของอุปกรณ์สนับสนุนโรงสีและแบริ่งและน้ำมันหล่อลื่นของตัวลดทั้งหมด และสามารถควบคุมคอมพิวเตอร์ร่วมกับห้องควบคุมส่วนกลาง
โรงบดแร่ พารามิเตอร์ทางเทคนิค
| แบบอย่าง | RPM (รอบ/นาที) | ขนาดฟีด (มม.) | ความจุ(t/h) | การโหลดตัวขัด (t) | มอเตอร์หลัก | ตัวลดความเร็วหลัก | น้ำหนัก (ท) | |||
| แบบอย่าง | กำลัง (กิโลวัตต์) | รอบต่อนาที (รอบต่อนาที) | แบบอย่าง | อัตราส่วนความเร็ว | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14～18 | 39.5～42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23～25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19～24 22～28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18～20 21～23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21～22 24～26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21～24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39～45 | 116max | ปี1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45～48 | 112max | ค.ศ.1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50～55 | 133max | ค.ศ.1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45～55 | 120max | ค.ศ.1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60～65 | 156max | ค.ศ.2000-8-1730 | 2000 | 740 | TS130-A-F1 | 257.6 | |
| φ4×13 | 16.3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.6×14 | 15 | ≤25 | 100～115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |

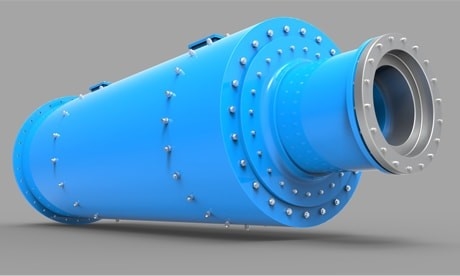

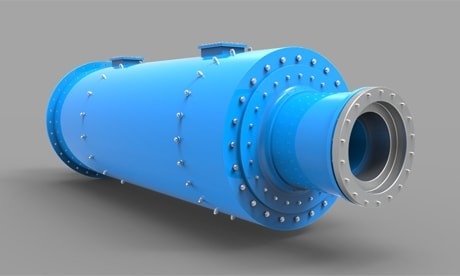

โรงบดแร่คำอธิบายภาพ
