รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | โรงสีถ่านหินกวาดลม | สภาพ: | ใหม่ |
|---|---|---|---|
| พิมพ์: | โรงบดแร่ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
| การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
| อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
| น้ำหนัก: | 36-215t | พลัง: | 250-1400kw |
โรงบดแร่อากาศกวาดโรงสีถ่านหิน
เ.ลักษณะทางเทคนิคของโรงสีถ่านหินกวาดอากาศ (โรงบดแร่)
(1) รูปแบบการส่งที่ใช้โดยโรงสีดรัม ได้แก่ แผ่นพับขอบ, ไดรฟ์กลาง, ไดรฟ์ขอบตาข่ายหลายจุด ฯลฯรูปแบบไดรฟ์ประกอบด้วยมอเตอร์แบบอะซิงโครนัส + ตัวลดขนาด + ปีกนก + เกียร์ขนาดใหญ่และมอเตอร์ซิงโครนัส + คลัตช์อากาศ + เฟือง + เกียร์ขนาดใหญ่
(2) โดยทั่วไปจะใช้วิธีการรองรับของตลับลูกปืนแรงดันสถิตและไดนามิกที่ปลายทั้งสองข้าง และใช้ตลับลูกปืน 'ประเภทโยก' แบบสัมผัส 1200 เส้นที่ปิดล้อมตัวเองอย่างสมบูรณ์รองรับแรงดันสถิตย์เต็มรูปแบบ
(3) เกียร์เปิดขนาดใหญ่มีฝาครอบเกียร์ที่ปิดสนิทและเชื่อถือได้ และติดตั้งอุปกรณ์หล่อลื่นสเปรย์กลีเซอรีนอัตโนมัติ
(4) กระบอกสูบเป็นส่วนสำคัญของโรงสี และใช้คอมพิวเตอร์เพื่อทำการวิเคราะห์องค์ประกอบจำกัด เพื่อให้มั่นใจในความน่าเชื่อถือในการใช้งาน
(5) โรงสีขนาดใหญ่และขนาดกลางมีอุปกรณ์ขับเคลื่อนช้า
(6) โรงสีขนาดใหญ่และขนาดกลางมีการติดตั้งสถานีหล่อลื่นแรงดันสูงและต่ำ
(7) ระบบควบคุมและป้องกันใช้การควบคุม PLC
.ข้อกำหนดและความหมายของโรงสีถ่านหินกวาดอากาศ (โรงบดแร่)
φ4×8+3.5ม. = เส้นผ่านศูนย์กลางด้านในของทรงกระบอก×ความยาวใช้งานจริงของทรงกระบอก+ความยาวของถังปั่นแห้ง
.ขั้นตอนการพัฒนาโรงสีถ่านหินแบบกวาดอากาศ (โรงบดแร่)
จากอดีต φ2.2m, φ2.8m, φ3m, φ3.2m, ฯลฯ จนถึงปัจจุบัน φ3.8m, φ4m เป็นต้น ความจุของอุปกรณ์ตั้งแต่ 500t/d, 700t/d, 1000t/d, 2500t/d, 5000t / วัน 6000t / วัน
.หลักการทำงานของโรงสีถ่านหินแบบกวาดอากาศ (โรงบดแร่)
ถ่านหินดิบถูกป้อนเข้าไปในถังทำให้แห้งของโรงสีจากนักวิ่งของอุปกรณ์ให้อาหาร และอากาศร้อนที่มีอุณหภูมิประมาณ 350 ℃ ยังเข้าสู่โรงสีผ่านท่ออากาศเข้าเพื่อทำให้ถ่านหินดิบแห้ง และถ่านหินแห้ง เข้าสู่โรงบดผ่านแผ่นกั้น ไซโลถูกบดขยี้ภายใต้แรงกระแทกและการเจียรของตัวเจียร (ลูกเหล็ก)ในเวลาเดียวกัน ก๊าซที่เกิดจากพัดลมดูดอากาศแบบพิเศษจะนำผงถ่านหินที่บดแล้วออกจากโรงสีผ่านอุปกรณ์ระบายออก
โรงบดแร่ พารามิเตอร์ทางเทคนิค
| ข้อมูลจำเพาะ (เส้นผ่านศูนย์กลาง × ยาว) | ความเร็วในการหมุน (รอบ/นาที) |
ขนาดฟีด (มม.) | ความจุ(t/h) | โหลดตัวขัด (ท) |
มอเตอร์หลัก | ตัวลดความเร็วหลัก | น้ำหนัก (ท) |
|||
| แบบอย่าง | กำลัง (กิโลวัตต์) | ความเร็วในการหมุน (รอบ/นาที) | แบบอย่าง | อัตราส่วนความเร็ว | ||||||
| φ2.2×4.4 | 22.4 | ≤25 | 8～9t/ชั่วโมง | 18t | YRKK4501-6 | 250 | 986 | ZD60-11 | 6.3 | 36.7 |
| φ2.2×5.8 | 22.4 | ≤25 | 5.5～7 | 23.5～25 | Y4005-8 | 280 | 750 | ZD70-10 | 5.6 | 45 |
| φ2.4×4.75 | 21.2 | ≤25 | 14 | 22～24 | YR4501-8 | 315 | 740 | ZD60-8 | 4.5 | 49 |
| φ2.4×4+2 | 20.2 | ≤25 | 10～11 | 19 | YRKK450-8 | 250 | 740 | ZDY355 | 4.5 | 60 |
| φ2.4×4.5+2 | 20.2 | ≤25 | 10～12 | 20.8 | YRKK500-8 | 280 | 740 | JDX45 | 4.5 | 68 |
| φ2.6×(5.25+2.25) | 19.7 | ≤25 | 9～10 | 28 | YRKK500-8 | 400 | 740 | ZDY450 | 4.5 | 87.4 |
| φ2.8×(5+3) | 18.7 | ≤25 | 13～13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4.5 | 102 |
| φ2.9×4.7 | 19.1 | ≤25 | 14～19 | 34.4 | YR560-8 | 500 | 743 | MBY560 | 5.6 | 79 |
| φ2.5×3.9 | 21 | ≤25 | 14 | 21 | JR138-8 | 280 | 740 | ZD70-9 | 5 | 49.5 |
| φ3×(6.5+2.5) | 18.3 | ≤25 | 17～19 | 43 | YRKK5603-8 | 630 | 740 | MBY560 | 5 | 120 |
| φ3.2×4.8 | 16.7 | ≤25 | 20 | 48 | YR630-8 | 630 | 740 | MBY560 | 5 | 118 |
| φ3.2×(6.5+2) | 16.9 | ≤25 | 20 | 50 | YRKK560-8 | 710 | 740 | JDX630 | 5 | 137 |
| φ3.5×8 | 17.2 | ≤25 | 55～60 | 80 | YRKK710-8 | 1000 | 740 | MBY800 | 6.3 | 182 |
| φ3.8×(7.75+3.5) | 16.7 | ≤25 | 85 | 85 | YRKK710-8 | 1400 | 740 | JDX90-WX-2A | 5.6 | 215 |

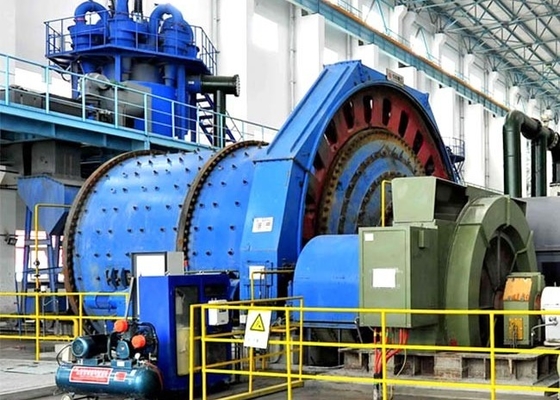

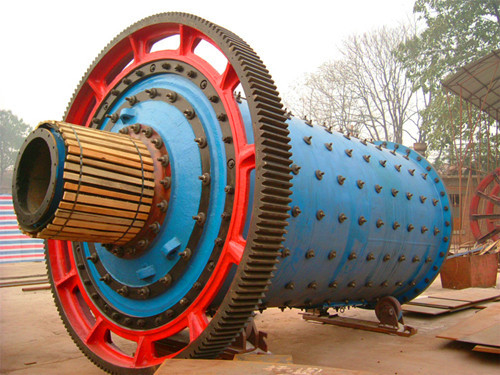

โรงบดแร่คำอธิบายภาพ
