รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบอย่าง: | โรงบดท่อ | รายได้: | 20.91 รอบ/นาที |
|---|---|---|---|
| กำลังมอเตอร์หลัก: | 570 กิโลวัตต์ | SPEC(เส้นผ่านศูนย์กลาง × ยาว): | φ2.2×11 |
| ขนาดฟีด: | ≤25มม | เงื่อนไข: | ใหม่ |
| การรับประกัน: | 12 เดือน | การจัดหมวดหมู่: | โรงบดแร่ |
| แสงสูง: | อุปกรณ์โรงถลุงแร่,อุปกรณ์โรงสีหลอด 25 MM,อุปกรณ์โรงสีแร่ 25 มม. ให้อาหาร |
||

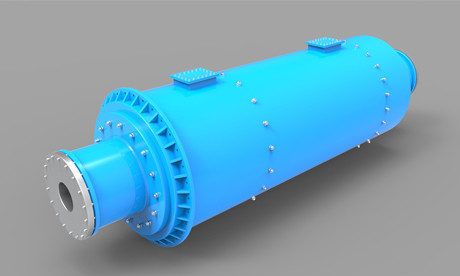

โรงบดแร่ Tube Grinding Mill ขนาด Feeding ≤ 25 MM
1. บทนำของ Tube Grinding Mill โรงบดแร่
Tube Grinding Mill เป็นอุปกรณ์โรงสีที่สำคัญมากในอุตสาหกรรมสมัยใหม่กำลังการผลิตของ Tube Grinding Mill ขนาดใหญ่นั้นสูงมากTube Grinding Mill ใช้กันอย่างแพร่หลายสำหรับการบดซีเมนต์และวัสดุอื่น ๆ ในวัสดุก่อสร้าง, โลหะ, การแปรรูปแร่, พลังงานไฟฟ้าและอุตสาหกรรมเคมีTube Grinding Mill มีลักษณะเฉพาะของอัตราส่วนการบดขนาดใหญ่ กำลังการผลิตขนาดใหญ่ ความสามารถในการปรับตัวที่แข็งแกร่งกับวัสดุ และการเปลี่ยนชิ้นส่วนที่สึกหรอได้ง่าย
2. ลักษณะทางเทคนิคของโรงสีบดแร่
(1) รูปแบบการส่งสัญญาณของดรัมมิลล์ ได้แก่ ใบตัดขอบ, ชุดส่งกลาง, ชุดส่งขอบแบบตาข่ายหลายจุด และชุดส่งอื่นๆรูปแบบการขับเคลื่อนของมอเตอร์เหนี่ยวนำ + ตัวลด + เฟืองขับ + เกียร์ใหญ่และมอเตอร์ซิงโครนัส + คลัตช์ลม + เฟืองขับ + เฟืองใหญ่
(2) โดยทั่วไป จะใช้โหมดรองรับของตลับลูกปืนแรงดันคงที่และไดนามิกแบบสองขั้ว และตลับลูกปืน 'ประเภทโยก' ที่จัดแนวได้เองแบบปิดล้อมทั้งหมด 1200 เส้นจะถูกนำมาใช้นอกจากนี้ยังสามารถใช้โหมดรองรับแรงดันคงที่และไดนามิกของรองเท้าเลื่อนเดี่ยว รองเท้าเลื่อนคู่ หรือรองรับแรงดันคงที่เต็มรูปแบบ
(3) เกียร์เปิดขนาดใหญ่ใช้การออกแบบมาตรฐาน AGMA ของอเมริกาพร้อมกับฝาครอบเกียร์ปิดผนึกที่เชื่อถือได้พร้อมกับอุปกรณ์หล่อลื่นสเปรย์กลีเซอรีนอัตโนมัติ
(4) กระบอกสูบเป็นส่วนสำคัญของโรงสี และการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์จะดำเนินการโดยใช้คอมพิวเตอร์เพื่อให้มั่นใจถึงความน่าเชื่อถือ
(5) โรงสีขนาดใหญ่และขนาดกลางติดตั้งอุปกรณ์ขับเคลื่อนช้า
(6) โรงงานขนาดใหญ่และขนาดกลางติดตั้งสถานีหล่อลื่นแรงดันสูงและต่ำ
(7) ระบบควบคุมและป้องกันใช้การควบคุม PLC
3. พารามิเตอร์ผลิตภัณฑ์ของโรงบดแร่
พารามิเตอร์ผลิตภัณฑ์ของโรงสีหลอด
| SPEC(เส้นผ่านศูนย์กลาง × ยาว) | รายได้ (รอบ/นาที) |
ขนาดฟีด (มม.) | กำลังการผลิต(ตัน/ชั่วโมง) | โหลดวัสดุเจียร (เสื้อ) |
มอเตอร์หลัก | เกียร์ทดรอบหลัก | น้ำหนัก (เสื้อ) |
|||
| พิมพ์ | กำลังไฟ (กิโลวัตต์) | รอบ (รอบต่อนาที) | พิมพ์ | อัตราส่วนความเร็ว | ||||||
| φ2.2×11 | 20.91 น | ≤25 | 15～17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 น | ≤25 | 14～18 | 39.5～42 | ทีอาร์คิว1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 น | ≤25 | 23～25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 น | ≤25 | 16～22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19～24 22～28 |
6265 | พ.ศ.710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18～20 21～23 |
6365 | พ.ศ.800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21～22 24～26 |
6668 | พ.ศ.800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21～24 | 64 | พ.ศ.800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28～31 | 81 | YR1000-8/1180 | 1,000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13น | ≤25 | 40～45 | 85 | YR1000-8/1180 | 1,000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 น | ≤25 | 44～47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 น | ≤25 | 48～52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 น | ≤25 | 39～45 | 116สูงสุด | ย.1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45～48 | 112สูงสุด | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 น | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50～55 | 133สูงสุด | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 น | 237 |
| φ3.4×11 | 18 | ≤25 | 45～55 | 120สูงสุด | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60～65 | 156สูงสุด | YR2000-8/1730 | 2543 | 740 | TS130-A-F1 | 257.6 | |
| φ3.8×13 (ประเภทตลับลูกปืนหลัก) |
17 | ≤25 | 65～70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 (แบบขอบเลื่อน) |
17 | ≤25 | 65～70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78～80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2×11 (ประเภทตลับลูกปืนหลัก) |
15.8 | ≤25 | 100～110 | 182～190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 (ประเภทตลับลูกปืนหลัก) |
15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 375 | |
| φ4.2×13 (ประเภทตลับลูกปืนหลัก) |
15.2 | ≤25 | 120～130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 (แบบเซ็นเตอร์สลิป) |
15.2 | ≤25 | 110～120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100～115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
