รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | โรงสีลูกบดแร่ | แบบอย่าง: | โรงสีลูกตาข่าย |
|---|---|---|---|
| รุ่นไดรฟ์: | ขอบ | พิมพ์: | MQS40×13.5 |
| สภาพ: | ใหม่ | กำลังมอเตอร์: | 3300 กิโลวัตต์ |
| การจำแนกประเภท: | โรงบดแร่ | รอบมอเตอร์: | 980 R/นาที |
| การรับประกัน: | 12 เดือน | ||
| แสงสูง: | 40 × 13.5 โรงสีลูกตาข่ายเปียก,การประมวลผลแร่โรงสีลูกตาข่ายเปียก,โรงสีลูกชิ้นแปรรูปแร่ 40 × 13.5 |
||

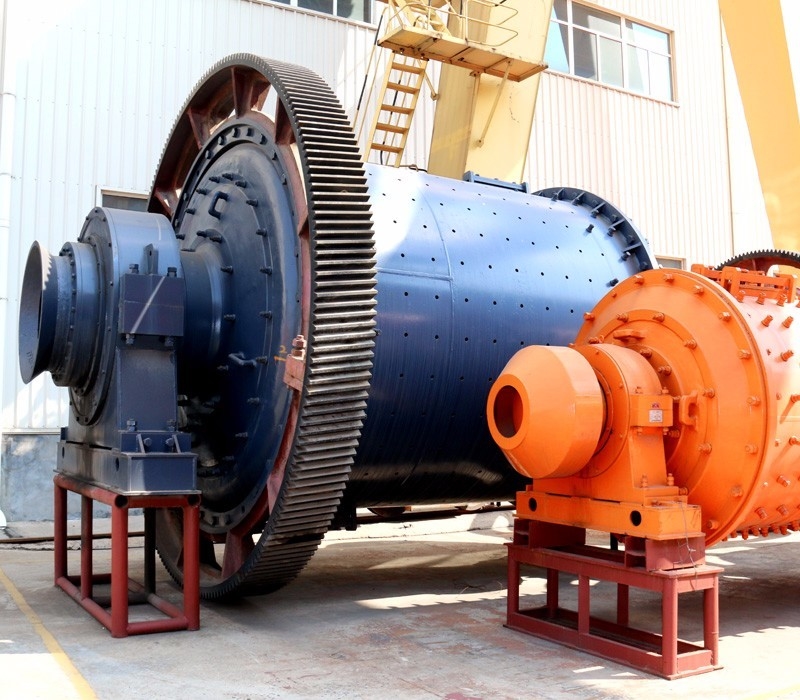

โรงบดแร่โรงสีลูกตาข่ายสำหรับโรงสีลูกแปรรูปแร่
1. ลักษณะทางเทคนิคของโรงสีลูกที่พัฒนาและออกแบบโดยโรงงานเครื่องจักรเหมืองแร่ลั่วหยางคือ:
(1) โรงสีทรงกระบอกใช้รูปแบบการส่งของใบปลิวขอบ เกียร์กลาง การส่งขอบตาข่ายหลายจุด และประเภทการส่งอื่น ๆรูปแบบการขับขี่คือมอเตอร์แบบอะซิงโครนัส + ตัวลด + ปีกนก + เกียร์ขนาดใหญ่และมอเตอร์ซิงโครนัส + คลัตช์ลม + เฟือง + เกียร์ใหญ่
(2) การใช้งานทั่วไปของสองโหมดการสนับสนุนแบริ่งแรงดันสถิตและไดนามิก การใช้แบริ่ง 'ประเภทโยก' แบบสัมผัส 1200 เส้นที่ปิดล้อมตัวเองอย่างสมบูรณ์ ยังสามารถใช้รางเลื่อนเดี่ยว รางเลื่อนคู่รองรับแรงดันสถิตและไดนามิกหรือเต็ม รองรับแรงดันสถิต;
(3) เกียร์เปิดขนาดใหญ่ใช้การออกแบบมาตรฐานอเมริกัน AGMA พร้อมกับตัวเรือนเกียร์ปิดผนึกที่เชื่อถือได้พร้อมกลีเซอรีนอุปกรณ์หล่อลื่นสเปรย์อัตโนมัติ
(4) กระบอกสูบเป็นส่วนสำคัญของโรงสีคอมพิวเตอร์ดำเนินการวิเคราะห์องค์ประกอบไฟไนต์เพื่อให้มั่นใจในความน่าเชื่อถือในการใช้งาน
(5) โรงสีขนาดใหญ่และขนาดกลางพร้อมอุปกรณ์ขับเคลื่อนช้า
(6) โรงสีขนาดใหญ่และขนาดกลางพร้อมสถานีหล่อลื่นแรงดันสูงและต่ำ
(7) ระบบควบคุมและป้องกันใช้การควบคุม PLC
2. พารามิเตอร์ผลิตภัณฑ์ของโรงสีลูกของ โรงบดแร่
(1) ตารางประสิทธิภาพทางเทคนิคของ luo Mine โรงสีลูกกริดเปียก
| แบบอย่าง | เส้นผ่านศูนย์กลางกระบอกสูบ | ความยาวกระบอกสูบ | ปริมาณที่มีประสิทธิภาพ | หมุนความเร็ว | โหลดสื่อบด | โหมดขับเคลื่อน | เครื่องยนต์ | ขนาด (กxยxส) |
ประมาณ น้ำหนัก |
บันทึก | |
| พลัง | Rev | ||||||||||
| หน่วย | มม | มม | m3 | รอบ/นาที | t | กิโลวัตต์ | รอบ/นาที | ม | t | ||
| MQS12×24 | 1500 | 3000 | 5 | 26.6 | 9 | ขอบ | 95 | 742 | 6.4×2.9×2.6 | 18 | ป้อนกลอง |
| MQS15×15 | 1500 | 1500 | 2.3 | 29.2 | 4.8 | .. | 60 | 725 | 5.7×3.2×2.8 | 13.7 | |
| MQS15×24 | 1500 | 2400 | 3.7 | 29.2 | 7.6 | .. | 90 | 730 | 6.9×3.3×2.8 | 16.5 | |
| MQS15×30 | 1500 | 3000 | 4.6 | 26.6 | 10 | ขอบ | 90 | 742 | 7.6×3.4×2.8 | 19.5 | ซับยาง |
| MQS21×30 | 2100 | 3000 | 9.4 | 22.1 | 20 | .. | 220 | 740 | 8.5×4.65×3 | 45 | |
| MQS24×30 | 2400 | 3000 | 12.2 | 21 | 25 | .. | 250 | 980 | 8.8×4.7×4.4 | 55 | |
| MQS24×70 | 2400 | 7000 | 26.66 | 21 | 54 | .. | 475 | 740 | 14.3×5.8×4.4 | 67 | ซับยาง |
| MQS27×21 | 2700 | 2100 | 10.6 | 19.7 | 22 | .. | 280 | 733 | 9.7×6.5×4.8 | 69 | |
| MQS27×36 | 2700 | 3600 | 18.5 | 20.5 | 39 | .. | 400 | 187.5 | 12×5.8×4 | 74 | |
| MQS27×40 | 2700 | 4000 | 20.5 | 20.24 | 38 | .. | 400 | 187.5 | 12.4×5.8×4.7 | 77 | |
| MQS27×60 | 2700 | 6000 | 34.34 | 19.5 | 53 | .. | 630 | 589 | 12×5.7×4.5 | 84 | |
| MQS29×41 | 2900 | 4100 | 26 | 19.34 | 42 | .. | 450 | 740 | 9.9×6.1×5.1 | 76.1 | |
| MQS31×64 | 3100 | 6400 | 43.7 | 18.3 | 56 | .. | 1000 | 167 | 15.2×6.98×5.8 | 141 | |
| MQS32×31 | 3200 | 3100 | 22.65 | 18.3 | 46.9 | .. | 500 | 167 | 13.9×7.3×6.0 | 109 | |
| MQS32×36 | 3200 | 3600 | 26.3 | 18.3 | 54 | .. | 630 | 167 | 14.3×7.3×6.0 | 116.94 | |
| MQS32×40 | 3200 | 4000 | 29.2 | 18.2 | 60 | .. | 710 | 980 | 14.7×7.3×6.0 | 121.4 | |
| MQS32×45 | 3200 | 4500 | 32.9 | 18.3 | 68.5 | .. | 800 | 167 | 15.2×7.3×5.9 | 126.23 | |
| MQS32×54 | 3200 | 5400 | 39.4 | 18.3 | 81.6 | .. | 1000 | 167 | 16.6×7.3×6.1 | 135.4 | |
| MQS36×45 | 3600 | 4500 | 41.4 | 17.25 | 86 | .. | 1000 | 167 | 13.5×7.3×6.3 | 153.1 | |
| MQS36×60 | 3600 | 6000 | 54 | 17.3 | 112 | ขอบ | 1400 | 167 | 15.5×8.3×6.3 | 190.6 | |
| MQS36×85 | 3600 | 8500 | 79 | 17.4 | 144 | .. | 1800 | 743 | 20×8.2×7.1 | 260.89 | |
| MQS40×60 | 4000 | 6000 | 69.8 | 16.0 | 126 | .. | 1500 | 200 | 17.4×9.34×7.5 | 215.5 | |
| MQS40×67 | 4000 | 6700 | 76 | 16.0 | 155 | .. | 1600 | 980 | 16×8.43×7.5 | 235.2 | |
| MQS40×13.5 | 4000 | 13500 | 157 | 16.5 | 280 | .. | 3300 | 980 | 24.2×9.9×7.8 |
284 /375 |
ซับยาง |
(2)ตารางประสิทธิภาพทางเทคนิคของโรงสีลูกน้ำล้นเหมือง Luo
| แบบอย่าง | เส้นผ่านศูนย์กลางกระบอกสูบ | ความยาวกระบอกสูบ | ปริมาณที่มีประสิทธิภาพ | หมุนความเร็ว | โหลดสื่อบด | โหมดขับเคลื่อน | เครื่องยนต์ |
มิติ (ยาว×กว้าง×สูง) |
น้ำหนักโดยประมาณ | บันทึก | |
| พลัง | Rev | ||||||||||
| มม | มม | m3 | รอบ/นาที | t | กิโลวัตต์ | รอบ/นาที | ม | t | |||
| MQY15×30 | 1500 | 3000 | 5 | 26.6 | 9 | ขอบ | 95 | 742 | 7.4×3.4×2.8 | 18.5 |
กลอง ตัวป้อน |
| MQY15×36 | 1500 | 3600 | 5.7 | 26.6 | 10.6 | 95 | 742 | 8.0×3.4×2.8 | 17.22 | ซับยาง | |
| MQY18×61 | 1830 | 6100 | 13.4 | 24.5 | 24.6 | .. | 220 | 736 | 10.2×5.1×4.0 | 37.3 | |
| MQY21×30 | 2100 | 3000 | 9.4 | 22.1 | 15 | .. | 200 | 740 | 8.5×4.65×3 | 45 | |
| MQY24×30 | 2400 | 3000 | 12.2 | 21 | 22.5 | .. | 250 | 980 | 8.8×4.7×4.4 | 55 | |
