รายละเอียดสินค้า:
การชำระเงิน:
|
| สภาพ: | ใหม่ | พิมพ์: | เรย์มอนด์ มิลล์ |
|---|---|---|---|
| ขนาดฟีด: | 15-30mm | ขนาดสำเร็จรูป: | 0.125- 0.044mm |
| สถานที่กำเนิด: | เหอหนาน ประเทศจีน | การรับประกัน: | 12 เดือน |
| ชื่อ: | โรงบดแร่ | ||
| แสงสูง: | IOS อนุมัติเครื่อง Raymond Mill,Mineral Stone Raymond Mill Machine |
||

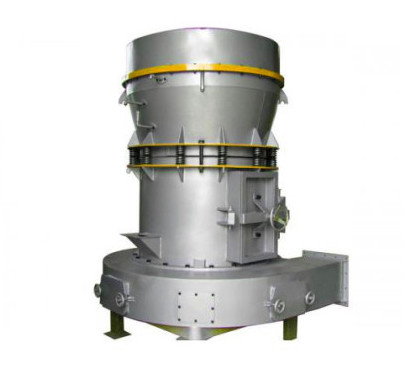

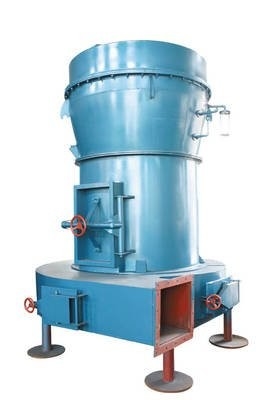

Raymond Mill หินแร่ โรงสี Raymond Grinding Mill โรงบดแร่
1. โครงสร้างหลักของ Raymond mill
โครงสร้างเครื่องประกอบด้วยเครื่องหลัก เครื่องวิเคราะห์ พัดลม เครื่องแยกไซโคลนสำเร็จรูป เครื่องแยกผงไซโคลนขนาดเล็ก และท่ออากาศในหมู่พวกเขาเครื่องโฮสต์ประกอบด้วยเฟรม, รูปก้นหอยขาเข้าของอากาศ, พลั่ว, ลูกกลิ้งเจียร, แหวนเจียร, เปลือกหุ้ม
2. หลักการทำงานของโรงสีเรย์มอนด์:
งานจะต้องขยี้วัสดุจากด้านข้างของฝากระโปรงหน้าเข้าไปในเครื่องเพิ่มถังโดยอาศัยอุปกรณ์ลูกกลิ้งที่แขวนอยู่บนชั้นวางดอกพลัมเจ้าบ้านรอบแกนแนวตั้งของการหมุนตัวเองหมุนไปพร้อม ๆ กันเนื่องจากผลของการหมุน แรงเหวี่ยงเมื่อลูกกลิ้งแกว่งออกไปด้านนอก, กดในแหวน, มีดจอบตักวัสดุระหว่างลูกกลิ้งเจียรและแหวนเจียร, วัตถุประสงค์ของการบดวัสดุทำได้โดยการกลิ้งและกดลูกกลิ้งบด
กระบวนการคัดเลือกอากาศ: หลังจากที่วัสดุถูกบดแล้ว พัดลมจะพัดลมเข้าสู่ตัวเครื่องหลัก เป่าผง คัดแยกโดยเครื่องวิเคราะห์ที่วางไว้เหนือห้องบด วัสดุที่ละเอียดและหยาบจะตกลงไปในห้องเจียรเพื่อบดละเอียด ละเอียด ตามข้อกำหนดของลมเข้าสู่เครื่องเก็บพายุไซโคลน รวบรวมหลังจากปล่อยผ่านเต้าเสียบผง นั่นคือ ผลิตภัณฑ์สำเร็จรูปการไหลของอากาศจะถูกส่งกลับไปยังพัดลมโดยท่อส่งกลับที่ปลายด้านบนของตัวสะสมไซโคลนขนาดใหญ่เส้นทางลมกำลังหมุนเวียนและไหลภายใต้แรงดันลบปริมาณอากาศที่เพิ่มขึ้นของเส้นทางอากาศหมุนเวียนจะถูกระบายออกทางท่อไอเสียระหว่างพัดลมและเครื่องโฮสต์ และเข้าสู่ตัวเก็บไซโคลนขนาดเล็กเพื่อทำการบำบัดให้บริสุทธิ์
3. พารามิเตอร์ผลิตภัณฑ์ของ Raymond mill
| หมายเลขรุ่นและพารามิเตอร์ทางเทคนิคของ Raymond mill | ||||||
| แบบอย่าง | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| Spec | ||||||
| ขนาดฟีด (มม.) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| ขนาดสำเร็จรูป (มม.) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
| การผลิตกะความละเอียดของวัสดุที่แตกต่างกัน (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
|
ความเร็วเพลากลาง (รอบ/นาที) |
82 | 105 | 130 | 160 | 180 | 280 |
| แหวนเจียรเส้นผ่านศูนย์กลาง (มม.) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
|
ลูกกลิ้งบดเส้นผ่านศูนย์กลาง (มม.) |
450 | 410 | 320 | 260 | 210 | 140 |
| ลูกกลิ้งบดความสูง (มม.) | 250 | 190 | 160 | 150 | 150 | 100 |
| มอเตอร์หลัก | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| มอเตอร์โบลเวอร์ | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| มอเตอร์วิเคราะห์ | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
