รายละเอียดสินค้า:
การชำระเงิน:
|
แอปพลิเคชัน: | วัสดุก่อสร้าง วัสดุทนไฟ และอุตสาหกรรมอื่นๆ | พิมพ์: | โรงสีลูกกลิ้งแรงดันสูง |
---|---|---|---|
ความแข็งแกร่ง: | การบริโภคต่ำอย่างมีประสิทธิภาพ | วัสดุ: | ปูนเม็ด หินปูน บอกไซต์ |
สถานที่กำเนิด: | เหอหนาน ประเทศจีน | การรับประกัน: | 12 เดือน |
ชื่อ: | โรงบดแร่ | สภาพ: | ใหม่ |
แสงสูง: | โรงงานลูกกลิ้งแรงดันสูง 1000 T/H,PLC ควบคุมโรงสีลูกกลิ้งอัตโนมัติ,โรงสีลูกกลิ้งแรงดันสูง 1000 ตัน/ชั่วโมง |

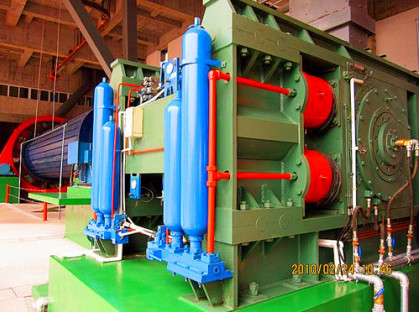

การผลิตรายวัน 1,000 T / H GM Series โรงสีลูกกลิ้งแรงดันสูงของโรงบดแร่
1. บทนำ:
โรงสีลูกกลิ้งแรงดันสูง GM series เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดยบริษัทของเราบนพื้นฐานของเทคโนโลยี KHD ของเยอรมันอุปกรณ์ประกอบด้วยลูกกลิ้งอัดรีดแบบตรงข้ามและแบบซิงโครนัสสองแบบคือลูกกลิ้งแบบคงที่และลูกกลิ้งเคลื่อนที่จำนวนเล็กน้อยวัสดุถูกป้อนจากด้านบนของลูกกลิ้งทั้งสอง และลูกกลิ้งอัดรีดจะนำเข้าห้องลูกกลิ้งอย่างต่อเนื่องภายใต้การกระทำของแรงดันสูง ห้องวัสดุจะถูกบดขยี้และปล่อยลงในเค้กที่มีความหนาแน่นสูง
2. โรงสีลูกกลิ้งแรงดันสูงรุ่น GM มีข้อดีดังต่อไปนี้:
2.1 สำหรับโครงสร้างฝังตัวของพื้นผิวลูกกลิ้งทรงกระบอกคาร์ไบด์ซีเมนต์ (สิทธิบัตร) หมุดคอลัมน์คาร์ไบด์และรูตาบอดพื้นผิวลูกกลิ้งที่มีการกวาดล้างด้วยการปิดด้วยกาวยึดติดที่มีความแข็งแรงสูงเมื่อเล็บเสาสึกหรือแตกหักสามารถผ่านความร้อนในท้องถิ่น ลบ เสาเล็บสำหรับเปลี่ยน จึงช่วยยืดอายุการใช้งานของชุดลูกกลิ้งได้อย่างมาก ลดระยะเวลาการบำรุงรักษา ปรับปรุงอัตราการทำงานโดยรวมของอุปกรณ์ผลประโยชน์ของเทคโนโลยีที่ได้รับการจดสิทธิบัตรคือสามารถปรับปรุงอายุการใช้งานของลูกกลิ้งได้อย่างมากและอายุการใช้งานของลูกกลิ้งจะเพิ่มขึ้นมากกว่าสองเท่าของโครงสร้างเล็บที่จับคู่แรงดันเดิมและระยะเวลาในการบำรุงรักษาการหยุดทำงานสั้นลง .เมื่อเล็บเสียหายก็สามารถซ่อมแซมได้ทางออนไลน์

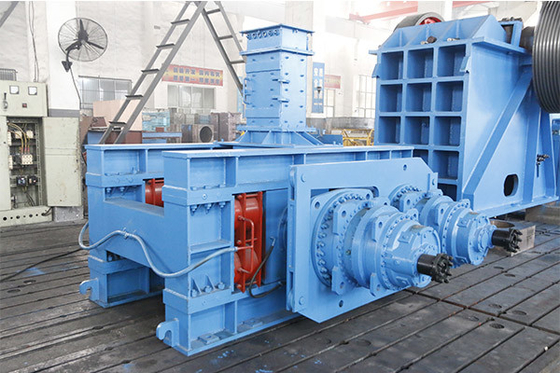

2.2 ระบบขับเคลื่อนคือมอเตอร์ - คัปปลิ้งสากล (คลัตช์นิรภัย) - ตัวลดดาวเคราะห์ - ลูกกลิ้งกด และเพลามีระบบขับเคลื่อนที่ยืดหยุ่นโรงสีลูกกลิ้งแรงดันสูง, อุปกรณ์บด, โรงสีลูกกลิ้ง, โรงสีลูก
2.3 โครงสร้างการปิดผนึกด้านข้างของม้วนกดมีเอกลักษณ์เฉพาะ และมีการใช้การผสมผสานของการปิดผนึกแบบไม่สัมผัสและโครงสร้างการปิดผนึกแบบสัมผัสเพื่อลดผลกระทบของขอบของม้วนกดโรงสีลูกกลิ้งแรงดันสูง, อุปกรณ์บด, โรงสีลูกกลิ้ง
2.4 ท่อป้อนคอลัมน์ใช้โครงสร้างรูปไข่เกือบพิเศษเพื่อป้องกันปรากฏการณ์แขวนขอบของท่อคอลัมน์ป้อนสี่เหลี่ยมเดิมอย่างมีประสิทธิภาพเพื่อให้วัสดุเรียบขึ้นโรงสีลูกกลิ้งแรงดันสูง, อุปกรณ์บด, โรงสีลูกกลิ้ง
2.5 ส่วนไฮดรอลิก: ส่วนที่เปิดออกของลูกสูบกระบอกสูบถูกปิดผนึกอย่างน่าเชื่อถือเพื่อป้องกันไม่ให้ฝุ่นเข้าระบบไฮดรอลิกทั้งหมดสามารถรับรู้ผลผลิตอัตโนมัติ การป้องกันแรงดัน การชดเชยแรงดัน และการดำเนินการอื่น ๆโรงสีลูกกลิ้งแรงดันสูง
2.6 ระบบหล่อลื่นไอน้ำมันใช้หล่อลื่นแบริ่งหลัก (สิ้นเปลือง)ระบบหล่อลื่นยังมีบทบาทในการปิดผนึกอีกด้วยซีลแบริ่งใช้โครงสร้างการปิดผนึกแบบสองช่องเขาวงกตและยางโรงสีลูกกลิ้งแรงดันสูง
2.7 แบริ่งหลักใช้โครงสร้างทางเดินภายในที่ปิดสนิทเพื่อการระบายความร้อนซึ่งสามารถยืดอายุการใช้งานของลูกกลิ้งและแบริ่งได้โรงสีลูกกลิ้งแรงดันสูง, อุปกรณ์บด, โรงสีลูกกลิ้ง, โรงสีลูก, บด
2.8 การควบคุมภาคสนามและห้องควบคุมส่วนกลาง การควบคุมด้วยตนเองและการควบคุมอัตโนมัติ และผ่านห้องควบคุมอัตโนมัติส่วนกลางเพื่อตรวจสอบข้อมูลการทำงานและข้อมูลการทำงานของเครื่องจักรทั้งหมดโดยอัตโนมัติ สัญญาณการตรวจจับทั้งหมดของระบบใช้การควบคุม PLC
3. พารามิเตอร์ผลิตภัณฑ์
พารามิเตอร์ทางเทคนิคของโรงสีลูกกลิ้งแรงดันสูง GM series:
แบบอย่าง | ลูกกลิ้งขนาดเส้นผ่าศูนย์กลาง (มม.) | ความกว้างของลูกกลิ้ง (มม.) | กำลังไฟฟ้า (กิโลวัตต์) | ขนาดอินพุต (มม.) | ขนาดสำเร็จรูป (มม.) | ปริมาณงาน(t/h) |
ประมาณ น้ำหนัก(t) |
|
90% | 10% | 70%-80% | ||||||
GM52-20 | 520 | 200 | 2×90 | ≤25 | 26-40 | ≤3 | 31 | 13 |
GM65-22 | 650 | 220 | 2×110 | ≤25 | 26-40 | ≤3 | 43 | 19 |
GM80-30 | 800 | 300 | 2×135 | ≤25 | 26-40 | ≤3 | 70 | 30 |
GM90-30 | 900 | 300 | 2×150 | ≤25 | 26-40 | ≤3 | 129 | 38 |
GM100-40 | 1000 | 400 | 2×200 | ≤25 | 26-40 | ≤3 | 192 | 55 |
GM100-50 | 1000 | 500 | 2×280 | ≤25 | 26-40 | ≤3 | 240 | 60 |
GM120-60 | 1200 | 600 | 2×355 | ≤25 | 26-40 | ≤3 | 312 | 86 |
GM120-70 | 1200 | 700 | 2×400 | ≤25 | 26-40 | ≤3 | 403 | 93 |
GM120-80 | 1200 | 800 | 2×500 | ≤25 | 26-40 | ≤3 | 460 | 98 |
GM140-80 | 1400 | 800 | 2×550 | ≤25 | 26-40 | ≤3 | 538 | 110 |
GM140-110 | 1400 | 1100 | 2×800 | ≤25 | 26-40 | ≤3 | 739 | 133 |
GM140-140 | 1400 | 1400 | 2×1000 | ≤25 | 26-40 | ≤3 | 941 | 156 |
