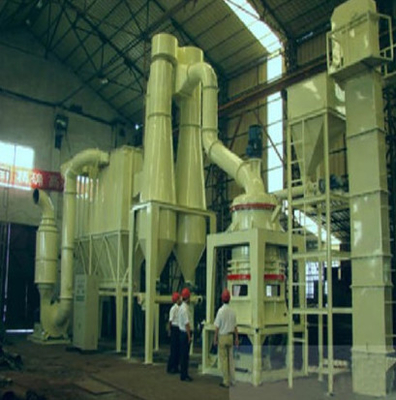

HGM Series Super Micron Mill และระบบการผลิตผงไมโคร

 HGM Series Super Micron Mill และ Micro Powder Production System โรงบดแร่

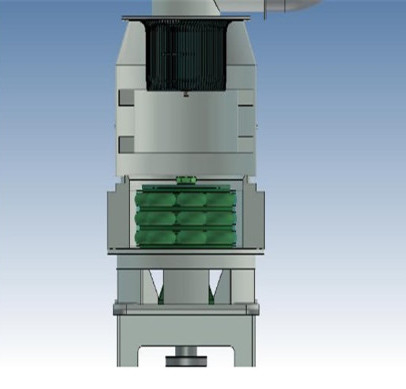

1. หลักการทำงาน

มอเตอร์ของเครื่องบดขนาดเล็กขับเคลื่อนแกนหมุนและแท่นหมุนของแต่ละชั้นเพื่อหมุนผ่านตัวลดขนาด และแท่นหมุนจะขับเคลื่อนลูกกลิ้งวงแหวนหลายสิบตัวให้หมุนและหมุนอย่างอิสระในร่องน้ำของวงแหวนเจียรผ่านหมุด

วัสดุชิ้นใหญ่โดยเครื่องบดค้อนแตกเป็นอนุภาคขนาดเล็กลงในถังเก็บโดยลิฟต์ เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้าจะจับวัสดุที่กึ่งกลางของล้อเท่าๆ กัน บนวัสดุภายใต้การกระทำของแรงเหวี่ยงหนีศูนย์กลางให้หมุนวนไปรอบๆ และตกลงไปด้านใน ของร่องน้ำวงแหวนกำลังปั๊มแหวนกลิ้ง, บดม้วน, บดและบด, วัสดุหลังจากที่ชั้นแรกบดและตกลงไปในชั้นที่สองและสาม, อนุภาคขนาดเล็กของวัสดุหลังจากการกระแทกนับพันครั้ง, กลิ้งและถูเป็นผงละเอียด, ในการดำเนินการดูดพัดลมแรงเหวี่ยงแรงดันสูงจะเป็นเครื่องสูดอากาศภายนอกและชั้นที่สามของผงหยาบบดลงในเครื่องแยกผง

กระแสน้ำวนที่เกิดจากกังหันหมุนในตัวแยกผงทำให้วัสดุที่เป็นเม็ดหยาบตกลงมาและตกตะกอนผงละเอียดจะเข้าสู่ถังเก็บฝุ่นแบบไซโคลนด้วยกระแสลมและถูกระบายออกจากวาล์วระบายที่อยู่ด้านล่างของตัวเก็บผงแบบไซโคลน ซึ่งเป็นผลิตภัณฑ์สำเร็จรูปการไหลของอากาศที่มีฝุ่นละเอียดจำนวนเล็กน้อยจะถูกทำให้บริสุทธิ์โดยตัวเก็บฝุ่นแบบพัลส์และระบายออกทางพัดลมและท่อไอเสีย

2. ลักษณะการทำงาน

(1) การเจียรขนาดเล็กมีประสิทธิภาพและสิ้นเปลืองน้อยภายใต้วัสดุ พลัง และความวิจิตรแบบเดียวกันของผลิตภัณฑ์สำเร็จรูป ผลผลิตจะสูงกว่าของโรงสีลมและโรงสีกวน 40%

(2) โรงสีขนาดเล็กมีอายุการใช้งานยาวนานในกรณีของวัสดุและผลิตภัณฑ์สำเร็จรูปที่มีความละเอียดเท่ากัน อายุการใช้งานของชิ้นส่วนสึกหรอจะยาวนานกว่าเครื่องบดอัดกระแทกและเครื่องบดแบบกังหัน ซึ่งโดยทั่วไปแล้วไม่เกิน 1 ปี

(3) ไม่มีแบริ่งกลิ้งหรือสกรูในช่องเจียรไม่มีแบริ่งและซีลและสกรูที่เปราะบางหลวมและทำลายเครื่องและปัญหาอื่น ๆ ได้ง่าย

(4) ความวิจิตรของผลิตภัณฑ์การเจียรแบบ ultrafine สามารถเข้าถึง D97 ≤5μmในครั้งเดียว

3.พารามิเตอร์ผลิตภัณฑ์
