รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | Wet Sag Mill | แอปพลิเคชัน: | โรงบดแร่ในร่ม |
|---|---|---|---|
| ความสามารถในการให้อาหาร: | 625 ตัน/ชม | กำลังมอเตอร์หลัก: | 5500กิโลวัตต์ |
| วัสดุ: | เปียกและแห้ง | สถานที่กำเนิด: | เหอหนาน ประเทศจีน |
| พิมพ์: | Φ 8.8 ม. × 4.8 ม. (F/F) | การรับประกัน: | 12 เดือน |
| แสงสูง: | Wet Sag Mill ทำงานได้อย่างสมบูรณ์,625t / h Wet Sag Mill,5500kw Sag Semi Autogenous Mills |
||

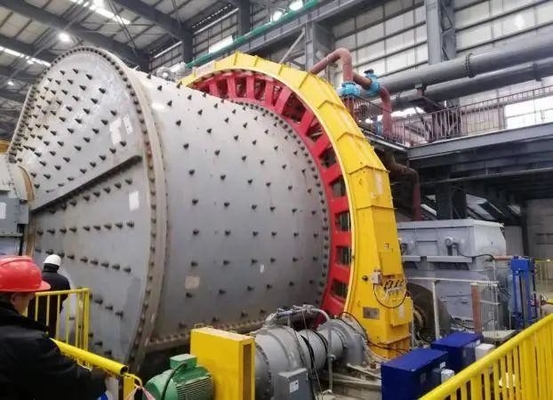

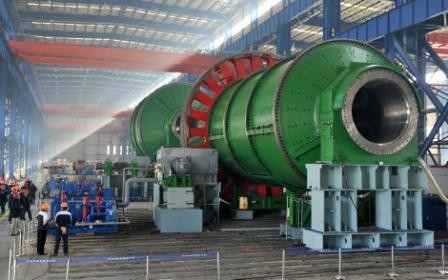

ทำงานได้อย่างสมบูรณ์ Φ 8.8m × 4.8m (F/F) Wet Sag Mill และระบบรองรับ
1. ภาพรวม เงื่อนไขเบื้องต้น
(1) ภาพรวม
โรงสีแซกหรือโรงสีกึ่งอัตโนมัติแบบแซกตามที่มักเรียกกัน สามารถดำเนินการบดเทียบเท่าการบดและคัดแยกสองหรือสามขั้นตอนโรงสีแซกมักใช้ในการบดแบบใช้หัววัดที่ทันสมัยเพื่อผลิตขนาดอนุภาคสำเร็จรูปโดยตรงหรือเตรียมวัสดุป้อนสำหรับส่วนการบดขั้นปลายน้ำ
(2) สภาพทางภูมิศาสตร์และอุตุนิยมวิทยา
สำหรับการติดตั้งภายในอาคาร ระดับความสูงน้อยกว่า 1,000 ม.
(3) การหมุนของโรงสี
การหมุนด้วยมือขวา
การตีความการหมุน: จากปลายป้อนถึงปลายคายประจุ มอเตอร์หลักจะอยู่ทางขวา มอเตอร์หลักอยู่ที่ปลายคายประจุ
(4) ระบบงาน
ทำงานต่อเนื่อง 330d/a, 24 ชม./วัน, 3 กะ / วัน, 8 ชม. / กะ
(5) เงื่อนไขการจ่ายไฟ
แหล่งจ่ายไฟ: แรงดันสูงสามเฟสสี่สาย 10kV, ช่วงแรงดันเอาต์พุต 10kV±10%, แรงดันต่ำสามเฟสสี่สาย 380V, ความถี่ 50Hz
(6) เงื่อนไขการจ่ายน้ำ
คุณภาพน้ำ: น้ำหมุนเวียนที่เป็นกลางและสะอาด อุณหภูมิของน้ำ: ≤30℃ แรงดันน้ำ: 0.3 ~ 0.4mpa
2. รายการอุปกรณ์ที่ให้มา
(1) คำอธิบายของอุปกรณ์ที่ให้มา
ขอบเขตการจัดหารวมถึงโรงสีแบบเปียกที่ทำงานได้อย่างสมบูรณ์และระบบสนับสนุน ซึ่งรวมถึงตัวโรงสีแบบย้อย มอเตอร์ขับเคลื่อนโรงสี คัปปลิ้งนิรภัย แผ่นซับในครบชุด ระบบหล่อลื่นน้ำมันครบชุด ระบบไฟฟ้า (ควบคุม) ครบชุด อุปกรณ์เสริมทุกชนิด เครื่องจักร, เครื่องมือพิเศษครบชุด, สลักเกลียวรองพื้นและฐาน รายละเอียดการออกแบบอุปกรณ์, การผลิต, การตรวจสอบ, การพ่นสี, การบรรจุหีบห่อ, การจัดส่ง, การฝึกอบรม, บริการทางเทคนิค, ข้อมูลทางเทคนิค, คำแนะนำในการติดตั้งและการว่าจ้าง ฯลฯ
(2) อินเทอร์เฟซการจัดหา
อินเทอร์เฟซการจัดหาชิ้นส่วนเครื่องกล
พื้นผิวด้านล่างของแผ่นด้านล่างของอุปกรณ์ของผู้ขายจะติดตั้งอยู่บนฐานรองรับผู้ขายจะต้องจัดหาสลักเกลียวและปะเก็นและจะต้องติดตั้งที่ชั้นยาแนวที่กำหนดเหนือฐานรากคอนกรีต
รถเข็นป้อนอาหารตกลงบนถัง
รวมถึงรางรถเข็นป้อนและรถเข็นป้อน
หลังจากการปลดประจำการของโรงสี
พื้นผิวหน้าแปลนทางเข้าและทางออกสำหรับไฮดรอลิก น้ำมัน และน้ำหล่อเย็นของชิ้นส่วนอุปกรณ์ของผู้ขาย
ไม่รวมถึงชิ้นส่วนฝังตัวหลัก เช่น ท่อป้องกันฐานรากและแผ่นยึด (ผู้ขายจะต้องจัดทำแบบและผู้ซื้อจะต้องทำเองตามความคืบหน้าของการก่อสร้างทางโยธาที่ไซต์งาน)
ไม่รวมท่อระบายความร้อน
ไม่มีสารกัดกร่อน
จัดหาอินเทอร์เฟซสำหรับชิ้นส่วนไฟฟ้าและส่วนควบคุม
ขั้วของมอเตอร์
เทอร์มินัลของอุปกรณ์เสริมของผู้ขายสำหรับการเชื่อมต่อภายนอก
ขั้วรับและขาออกของตู้ควบคุมภาคสนามที่ผู้ขายจัดหาให้
ไม่รวมเกียร์สวิตช์ไฟฟ้าแรงสูง
ไม่รวมสายภายนอกทั้งหมดของตู้ (รุ่นสายที่ผู้ขายจัดหาให้)
ไม่รวมน้ำมันตัวแรก (รุ่นน้ำมันที่ผู้ขายให้มา)
3. ขอบเขตการจัดหา (รายละเอียดการจัดหาของอุปกรณ์ชิ้นเดียว)
| เลขที่ | ชื่อ | ปริมาณ | โครงสร้างหลัก | บันทึก |
| Ⅰ | ออนโทโลยีอุปกรณ์ | 1 | φ 8.8×4.8ม. โรงสีย้อยแบบเปียก | ผลิตในประเทศจีน |
| 1 | ระบบการให้อาหาร | 1 | กล่องรางรถเข็นไฟฟ้าให้อาหาร | ผลิตในประเทศจีน |
| 2 | ระบบตลับลูกปืนหลัก | 2 | การหล่อลื่นแบบไฮโดรสแตติกเต็มรูปแบบ ซีลสามลิ้น กระเบื้องทองแดง โครงสร้างการจัดแนวพื้นผิวโค้งคู่ | ผลิตในประเทศจีน |
| 3 | ชิ้นส่วนโรตารี่ | 1 | ประกอบด้วย: เพลากลวงของฝาครอบทางเข้าและทางออก, บูชทางเข้าและทางออก, ตัวถัง, บอร์ดบูชฝาครอบท้าย, บอร์ดบูชตัวถัง, บอร์ดกริด, บอร์ดที่ตักขยะและอุปกรณ์เสริมที่จำเป็นอื่น ๆ | ผลิตในประเทศจีน |
| 4 | ส่วนการขับขี่ | 1 | ประกอบด้วย: เฟืองใหญ่ เฟืองเฟือง เรือนเกียร์ และอุปกรณ์เสริมอื่นๆ ที่จำเป็น | ผลิตในประเทศจีน |
| 5 | หน่วยฐาน | 1 | รวม: แผ่นฐานอุปกรณ์และสลักเกลียว | ผลิตในประเทศจีน |
| 6 | ท่อน้ำมันหล่อลื่น | 1 | ท่อสแตนเลส. | ผลิตในประเทศจีน |
| 7 | โล่ | 1 ชุด | ชิ้นส่วนที่หมุนได้ | ผลิตในประเทศจีน |
4. พารามิเตอร์ทางเทคนิคหลัก
พารามิเตอร์ทางเทคนิคของโรงสีแบบเปียก
| เลขที่ | ชื่อโครงการ | ตัวเลข |
| 1 | ข้อกำหนดโรงสี (มม.) | Φ8800x4800 |
| 2 | เส้นผ่านศูนย์กลางภายในกระบอกสูบ (มม.) | 8800 |
| 3 | หน้าแปลนกระบอกสูบถึงความยาวหน้าแปลน (มม.) | 4800 |
| 4 | ปริมาตรทรงกระบอกที่มีประสิทธิภาพ (ลบ.ม.) | 250 |
| 5 | ปริมาตรฝาท้ายที่ใช้งานจริง (ลบ.ม.) | 42 |
| 6 | อัตราการส่งโฆษณาปานกลางสูงสุด (%) | 8 |
| 7 | อัตราการส่งทั้งหมด (%) | 25 |
| 8 | โหลดบอลสูงสุด (T) | 108 |
| 9 | ความเร็วกระบอกสูบ (รอบ/นาที) | 10.7 |
| 10 | กำลังมอเตอร์หลัก | 5500kW |
