5-500 Tph Ball Grinding Mill 5 Ton Quartz Ball Mill Grinding

เราอายุ
โรงสีบอลเป็นอุปกรณ์สำคัญในการบดวัสดุหลังจากที่หัก
โรงสีลูกเป็นหนึ่งในเครื่องบดละเอียดสูงที่ใช้กันอย่างแพร่หลายในการผลิตภาคอุตสาหกรรม
มีหลายประเภทเช่นโรงสีลูกแนวนอน, พุ่มไม้แบริ่งลูกโม่, โรงสีลูกประหยัดพลังงาน, โรงสีลูกแบบล้น, โรงสีลูกเซรามิก, โรงสีลูกกริด ฯลฯ
โรงสีบอลเหมาะสำหรับการบดแร่ทุกชนิดและวัสดุอื่น ๆ ใช้กันอย่างแพร่หลายในการแปรรูปแร่วัสดุก่อสร้างและอุตสาหกรรมเคมีสามารถแบ่งออกเป็นวิธีการบดแบบแห้งและเปียก แบ่งออกเป็นสองประเภทประเภทกริดและประเภทล้น ตามโหมดการคายประจุที่แตกต่างกัน

ประเภทโรงแร่	สังเกต
โรงงานลูกบอล	ให้อาหารขนาดเล็กและผลผลิต 200mesh
agmill และ sag mill	ด้วยอัตราส่วนการบดขนาดใหญ่ เช่น เครื่องบดกราม

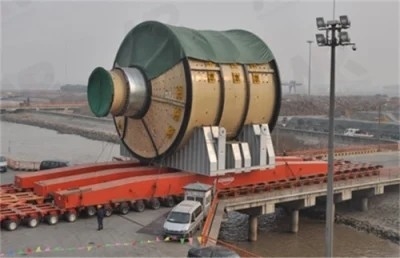

โรงงานที่ใหญ่ที่สุดของเราได้ถูกส่งไปที่ SINO Site แล้วคือ Ø12.2mx 11m 28MW Gearless Drive AG Mills และ Ø7.9mx 13.6m 2x8 MW Twin Pinion Drive Ball Millsโรงงานเหล่านี้มีกำหนดเริ่มดำเนินการในปี 2555
ส่วนแบ่งการตลาดของเราในจีนเกิน 80% โดยโรงสีที่ใหญ่ที่สุดที่จำหน่ายจนถึงปัจจุบันคือโรงสีบอล Ø7.9m x 13.6m 2x8.5MW และโรงสี SAG ขนาดØ11ม. x 5.4ม. 2x8.5MW ซึ่งใหญ่ที่สุดในประเทศจีน บริษัท CITIC HMC คือ องค์กรขนาดใหญ่ที่สำคัญสำหรับการออกแบบและผลิตอุปกรณ์ในประเทศจีนการผลิตเครื่องเจียรเริ่มตั้งแต่ปี 1960ตั้งแต่ปีพ. ศ. 2523 บริษัท ของเราได้ร่วมมือกับผู้ผลิตการบดจากต่างประเทศที่มีชื่อเสียงหลายแห่งในด้านการแนะนำเทคโนโลยีการร่วมมือในการผลิตและการพัฒนาเรามีประสบการณ์อันยาวนานเป็นพิเศษในการทดสอบโรงงาน ศึกษา ออกแบบ ผลิตและใช้งานภาคสนาม และสร้างความก้าวหน้าและนวัตกรรมด้านเทคโนโลยีจากต่างประเทศตอนนี้เราได้ก่อตั้งห้องปฏิบัติการการบดของเราเอง ก่อตั้งโรงสีประเภทต่างๆ ทีละชุด โดยผลิตทั้งหมดมากกว่า 1,000 ชุด และส่งออกไปยังออสเตรเลีย รัสเซีย ปากีสถาน แซมเบีย อินโดนีเซีย เวียดนาม แคนาดา ฯลฯ เราได้ผลิตโรงสีลูกน้ำล้นที่ใหญ่ที่สุด ขนาด Φ5.5×8.5 ​​ม., Φ8.5×4.0 ม. โรงสีกึ่งอัตโนมัติ, Φ5 x 15.5 ม. โรงสีซีเมนต์หลอด Φ5 ม. โรงสีดิบซีเมนต์แนวตั้ง ฯลฯ
บริษัทของเรามีการศึกษาระดับประเทศและกลุ่มเกี่ยวกับโรงสี มาตรการการทดลองและการทดสอบที่สมบูรณ์แบบ และอุปกรณ์การผลิตที่ยอดเยี่ยมและเทคโนโลยีในโรงสีขนาดใหญ่ เราได้สร้างระบบการจัดหาที่สมบูรณ์สำหรับการทดลองโรงสี ศึกษาการออกแบบ การผลิต การทดสอบและการบริการ .

โรงสีลูกบดแร่และวัสดุอื่น ๆ ให้ได้ขนาดผลิตภัณฑ์ทั่วไป 35 ตาข่ายหรือปลีกย่อย

ฟีดไปยังโรงสีลูกจะถูกจัดทำโดย...
· การบดและคัดกรองแบบขั้นตอนเดียวหรือหลายขั้นตอน
· การโม่ คัดแยก และ/หรือการกัดแท่ง
· การบดขั้นต้นและการบดแบบอัตโนมัติ/แบบกึ่งอัตโนมัติ

Ball Mill ขนาดฟีดปกติ:
· 80% ส่งผ่าน 1/4" (6 มม. หรือละเอียดกว่า) สำหรับแร่แข็ง
· 80% ส่งผ่าน 1" (25 มม. หรือละเอียดกว่า) สำหรับแร่ที่นิ่มกว่า
(ขนาดฟีดที่ใหญ่ขึ้นสามารถทนได้ขึ้นอยู่กับ
โรงสีลูกกลิ้งตะแกรงหรือไดอะแฟรม

ที่จุดสิ้นสุดการคายประจุของโรงสีนี้ ตะแกรงที่มีเส้นผ่านศูนย์กลางเต็มหรือเส้นผ่านศูนย์กลางบางส่วนแบบ slotted ที่มีชุดตัวยกการคายประจุจะลำเลียงวัสดุไปยังช่องเปิดของรองแหนบตะแกรงทำหน้าที่เก็บลูกบอล คนจรจัด และวัสดุหยาบการไล่ระดับที่สร้างขึ้นระหว่างช่องป้อนเข้าและช่องระบายช่วยให้การไหลของวัสดุง่ายขึ้น
Trunnion Overflow Discharge Ball mill
โรงสีล้นแหนบมีปลายปล่อยเปิดวัสดุไหลผ่านรองแหนบอันเป็นผลมาจากการไล่ระดับของเนื้อกระดาษระหว่างช่องป้อนและช่องปล่อยเกลียวย้อนกลับในแผ่นรองรองแหนบปล่อยเก็บลูกบอลไว้ในโรงสี
คุณสมบัติโรงสีลูก ZTIC
* โรงสีทรงกระบอกใช้การขับแบบ edge-driving, center-driving, edge-driving ด้วย multi-point meshing ฯลฯขับเคลื่อนด้วยมอเตอร์แบบอะซิงโครนัส +ตัวลด +ปีกนกและเกียร์ เช่นเดียวกับมอเตอร์ซิงโครนัส +

คลัตช์อากาศ + ปีกนกและเกียร์
* รองรับโดยทั่วไปโดยลูกปืนแรงดันสถิตไดนามิกที่ปลายทั้งสองข้างใช้แบริ่งโยกโยกเยก 120 องศาที่ปรับแนวได้เอง Fuuly ปิดสามารถใช้ตลับลูกปืนสแตติกไดนามิกรองเท้าแตะเดี่ยวหรือคู่บุชทำด้วยเครื่อง NC
* เฟืองเปิดขนาดใหญ่ได้รับการออกแบบโดยใช้มาตรฐาน AGMA พร้อมกับตัวเรือนเกียร์ที่ปิดสนิทและระบบหล่อลื่นแบบฉีดพ่นด้วยจาระบี ahtomatic
เปลือกเป็นส่วนสำคัญของโรงสีทำการวิเคราะห์ไฟไนต์เอลิเมนต์ด้วยคอมพิวเตอร์เพื่อให้แน่ใจว่าการทำงานมีความน่าเชื่อถือ
* เปลือกเชื่อมโดยอัตโนมัติ ตรวจสอบด้วยคลื่นเสียงความถี่สูง อบอ่อนทั้งหมด และกลึงด้วยเครื่องมือเครื่องจักรพิเศษขนาดใหญ่ในการจับครั้งเดียวมีตราประทับพิเศษบนชิ้นส่วนเชื่อมต่อแบบสถิตไดนามิก ch เป็นเครื่องป้อนและปล่อยความหวัง รองแหนบ ฯลฯ เพื่อป้องกันการรั่วไหลของน้ำมันและสารละลาย
* ซับในเป็นวัสดุที่ทนทานต่อการสึกหรอของบริษัทของเรา ซึ่งผ่านการอบชุบด้วยความร้อนเป็นพิเศษ โดยมีความแข็งสูงและอายุการใช้งานยาวนานนอกจากนี้ยังสามารถใช้การหล่อแบบต้านทานการสึกหรอหรือซับยางได้
* มีไดรฟ์ความเร็วต่ำสำหรับโรงสีขนาดกลางและขนาดใหญ่
* สถานีหล่อลื่นแรงดันสูงและต่ำติดตั้งสำหรับโรงสีขนาดกลางและขนาดใหญ่
* ระบบควบคุมและป้องกันถูกควบคุมโดย PLC

ขั้นตอนการบำรุงรักษา

(1) รอบการบำรุงรักษา:

1. หลังจากซ่อมมา 1 เดือน

2, การซ่อมแซมเล็กน้อย 1-3 เดือน;

3. 12-24 เดือนของการซ่อมแซมกลาง

4. ยกเครื่อง 60-120 เดือน

(2) เนื้อหาการบำรุงรักษา:

1. หลังการซ่อมแซม: ส่วนใหญ่ตรวจสอบปริมาณน้ำมัน ปรับระยะห่างของแต่ละส่วน เสริมน็อตของแต่ละส่วน เปลี่ยนแผ่นซับแต่ละ หรือตรวจสอบสภาพการสึกหรอของแผ่นซับ และซ่อมแซมตัวป้อน

2. การซ่อมแซมเล็กน้อย: ตรวจสอบการสึกหรอของการทำความสะอาดและการวัดพื้นผิวฟัน ตรวจสอบการสึกหรอของแผ่นบุรอง และเปลี่ยนหากจำเป็น

3. การซ่อมแซมขั้นกลาง: เปลี่ยนชิ้นส่วนป้อนอาหาร เปลี่ยนเฟืองวิ่งและแบริ่งเฟืองเกียร์ และตรวจสอบการถอดประกอบกล่องลดขนาดเกียร์ขนาดใหญ่สามารถปรับและใช้งานได้ตามสถานการณ์เมื่อใช้งานเป็นเวลา 3-5 ปี และควรวัดเพลากลวงเมื่อใช้งานเป็นเวลา 3-5 ปี

4. ยกเครื่อง: ถอดประกอบ ตรวจสอบ ทำความสะอาด วัด ซ่อมแซม หรือเปลี่ยนเฟืองขนาดใหญ่ เพลากลวง บุชทรงกลม เพลาส่งกำลัง เฟือง และกระบอกสูบตามสภาพการสึกหรอ ซ่อมแซมและเปลี่ยนชิ้นส่วนไฟฟ้า หลังจากยกเครื่องอุปกรณ์ไฟฟ้าแล้ว จะต้องผ่านการทดสอบการรับงาน

(3) มาตรฐานการบำรุงรักษา:

1. พื้นผิวการประมวลผลของฐานแบริ่งทั้งสองอยู่บนระนาบแนวนอนเดียวกัน ความคลาดเคลื่อนระหว่างศูนย์กลางคือ 1 มม. ส่วนเบี่ยงเบนของการไม่ขนานกันของแนวกึ่งกลางตามยาวคือ 0.5 มม. และส่วนเบี่ยงเบนของเส้นกึ่งกลางแนวนอนคือ 0.5 มม. ต่อเมตร

2. มุมสัมผัสของพื้นผิวสัมผัสทรงกลมของแผ่นควรสม่ำเสมอไม่น้อยกว่า 1-2 คะแนนต่อ 50Ⅹ50mm2;พื้นผิวสัมผัสระหว่างเพลากลวงและแผ่นรองไม่ควรน้อยกว่า 2 จุดต่อตารางนิ้วที่ 90°-100° และสมุดรายวันและระยะห่างทั้งสองด้านของตลับลูกปืนจะใกล้เคียงกัน

3. พื้นผิวการผสมพันธุ์ของหน้าแปลนกระบอกสูบและฝาครอบส่วนหน้าควรให้การสัมผัสที่ดี ไม่อนุญาตให้ใช้ปะเก็น และความอดทนขององศาแกนที่แตกต่างกันของเพลากลวงทั้งสองมีค่าน้อยกว่า 0.8 มม.เมื่อเฟืองวงแหวนขนาดใหญ่และฝาครอบปลายกระบอกสูบเชื่อมต่อและประกอบเข้าด้วยกัน แรงขับควรแน่นและควรติดตั้งพินตำแหน่งการแกว่งในแนวรัศมีของเฟืองวงแหวนไม่ควรเกิน 0.5 มม. และการแกว่งในแนวแกนไม่ควรเกิน 0.84 มม.

4. เมื่อทำการติดตั้งแผ่นซับใน ควรติดตั้งที่ครอบด้านท้ายก่อนแผ่นซับในของกระบอกสูบควรเริ่มจากปากและดำเนินการตามข้อกำหนดในการประกอบควรขันสกรูให้แน่นอย่างสม่ำเสมอเพื่อป้องกันน้ำรั่วไม่ควรมีช่องว่างในซับยาง และควรปิดช่องว่างด้วยฟองน้ำ

5. เส้นกึ่งกลางของปีกนกควรขนานกับเส้นกึ่งกลางของเฟืองขนาดใหญ่ และส่วนเบี่ยงเบนไม่ควรเกิน 0.2 มม. ต่อเมตรช่องว่างด้านบนของฟันคือ 1/4 โมดูล ช่องว่างด้านข้างฟันคือ 1.06 ----- 1.8 มม. พื้นที่สัมผัสของผิวฟันไม่น้อยกว่า 50% ของความยาวฟันและ 40% ของความสูงของฟัน

6. คัปปลิ้งเกียร์ของตัวลด มอเตอร์ และเพลาส่งกำลังควรรักษา coaxiality สูง ความไม่เป็นแกนของเส้นกึ่งกลางไม่เกิน 0.3 มม. และความเอียงของเส้นกึ่งกลางน้อยกว่า 1/1000

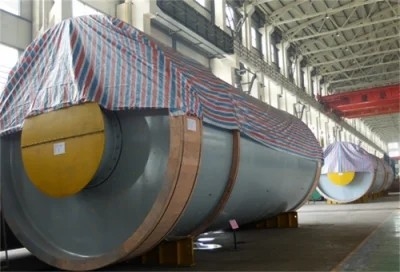

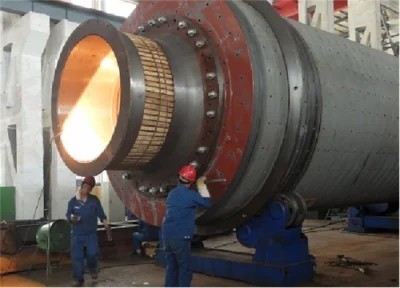

บริษัท โรงงานแสดง



ถาม: ทำไมเราเชื่อในลั่วหยาง zhongtai Industries co., ltd:
ตอบ: 1. ประสบการณ์มากกว่า 30 ปี
2.เราเป็นซัพพลายเออร์มืออาชีพชั้นนำของเครื่องจักรทำเหมือง เครื่องจักรก่อสร้าง หล่อเครื่องจักร และชิ้นส่วนปลอม
3. ผลิตภัณฑ์ทั้งหมดได้รับใบรับรองการจัดการคุณภาพ ISO9901:2000 และใบรับรอง CE, ROHS

ถาม: เวลาจัดส่ง
A: เวลานำชิ้นส่วน 1-2 เดือน, เครื่อง 2-3 เดือน

ถาม:เงื่อนไขการชำระเงิน
A: ยอมรับประเภทการชำระเงิน: T/T, L/C, Western union, เงินสด
เงินมัดจำ 30% เมื่อเซ็นสัญญาชำระเงินเต็มจำนวนก่อนจัดส่ง

ถาม: รับประกันคุณภาพ?
A: รับประกันเวลา: หนึ่งปีสำหรับเครื่องจักรหลักหากมีอะไรผิดพลาด เราจะให้คำแนะนำด้านเทคนิคและหาทางแก้ไขทันทีสำหรับผู้ที่สวมใส่ชิ้นส่วน เรารับประกันชิ้นส่วนคุณภาพสูงสำหรับการจัดหาในระยะยาว

ถาม: บริการหลังการขาย?
ตอบ: เราสามารถจัดหาคู่มือทางเทคนิคสำหรับเครื่องจักรที่ใช้ทดสอบและบำรุงรักษาชิ้นส่วนได้ หากผู้ใช้ปลายทางต้องการ
