รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เอจีมิลล์ | สเปค: | φ5.5× 2.5 ม |
|---|---|---|---|
| ความจุ (T / เอช): | ตามเงื่อนไขของกระบวนการ | ความเร็วในการหมุนของโรงสี: | 14.36 ± 0.15r / นาที |
| โหลดสื่อบดสูงสุด: | 19T | ความเร็วช้าของโรงสี: | 0.1r / นาที |
| มอเตอร์หลัก: | รุ่น: YRKK560-6 | อำนาจ: | 1250kW |
| ความเร็วในการหมุน: | 991r / นาที | แรงดันไฟฟ้า: | 10kV |
| ตัวลดหลัก: | การส่ง NGC | กำลังส่ง: | 1250kW |
| อัตราส่วน: | 7.658 | กำลังขับช้า: | 380V |
| ปริมาณการใช้น้ำหล่อเย็นของแบริ่งหลัก: | 2 × 5 ลบ.ม. / ชม | การหล่อลื่นแบริ่งหลัก: | สถานีหล่อลื่นน้ำมันบาง (GDR-63) |
| เน้น: | เครื่องบดกึ่งอัตโนมัติขนาด 5.5 × 2.5 ม.,เครื่องบดกึ่งอัตโนมัติ 991r / นาที,เครื่องบดลูกแซก 5.5 × 2.5 ม |
||

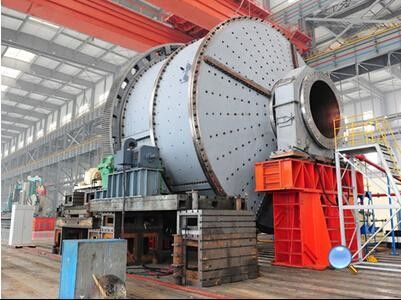

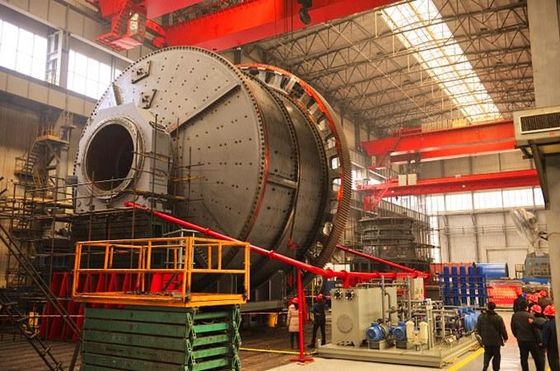

CITIC IC สามารถผลิตโรงสี autogenous ที่ต่ำกว่า 12 เมตร (AG Mill) และโรงสีกึ่งอัตโนมัติ (SAG Mill) โรงสี autogenous / semiautogenous ( AG Mill & SAG Mill ) ใช้เพื่อบดหินที่วิ่งออกจากเหมืองหรือเครื่องบดย่อยหลักโดยเฉพาะขนาดกลางที่แข็งและต่ำกว่าค่า แร่ธาตุและหินที่มีเมล็ดหยาบฝังอยู่สม่ำเสมอ
| เส้นผ่านศูนย์กลางกระบอกสูบ (มม.) | ความยาวกระบอกสูบ (มม.) | ปริมาณกระบอกสูบที่มีประสิทธิภาพ (m3) | แม็กซ์ความจุลูก (t) | ความเร็วในการหมุน (รอบ/นาที) | กำลังของมอเตอร์หลัก (กิโลวัตต์) |
| 4000 | 1600-3600 | 19-42 | 13-29 | 16.2 | 310-710 |
| 4500 | 1800-4100 | 27-61 | 19-43 | 15.3 | 470-110 |
| 5000 | 2000-4500 | 38-83 | 27-58 | 14.5 | 700-1500 |
| 5500 | 2200-5000 | 51-112 | 36-78 | 13.8 | 960-2200 |
| 6100 | 2400-5500 | 69-152 | 48-106 | 13.1 | 1400-3100 |
| 6700 | 2700-6000 | 93-201 | 65-140 | 12.5 | 2000-4300 |
| 7300 | 2900-6600 | 120-264 | 84-184 | 12 | 2600-5900 |
| 8000 | 3200-7200 | 160-347 | 112-242 | 11.4 | 3600-8100 |
| 8600 | 3400-7700 | 197-429 | 137-299 | 11 | 4600-10,000 |
| 9200 | 3700-8300 | 246-530 | 172-370 | 10.7 | 5900-13000 |
| 9800 | 3900-8800 | 296-640 | 206-446 | 10.3 | 7300-16000 |
| 10400 | 4200-9400 | 359-770 | 250-537 | 10 | 9100-20000 |
| 11000 | 4400-9900 | 422-909 | 294-634 | 9.8 | 11000-25000 |
| 11600 | 4600-10400 | 492-1064 | 343-742 | 9.5 | 13000-30000 |
| 12200 | 4900-11000 | 580-1246 | 405-869 | 9.2 |
16000-36000 |
การเจียรอัตโนมัติไม่เกี่ยวข้องกับสื่อการเจียรเนื่องจากตัวแร่เองเป็นสื่อการเจียร
โรงสีอัตโนมัติ / กึ่งอัตโนมัติของ CITIC ใช้เพื่อบดหินที่วิ่งออกจากเหมืองหรือเครื่องบดย่อยขั้นต้น
ขนาดป้อนเข้าของโรงสีนี้จำกัดไว้ที่ขนาดสูงสุดที่สามารถลำเลียงและนำเข้าสู่โรงสีได้จริง
ผลิตภัณฑ์ของโรงสีมีทั้งขนาดสำเร็จรูปพร้อมสำหรับการประมวลผล หรือขนาดทันทีพร้อมสำหรับการเจียรขั้นสุดท้ายในโรงสีบอล โรงสีกรวด หรือ VERTIMILLTM
การเจียรแบบเปียกสามารถทำได้ในสารละลายของแข็ง 50 ถึง 80 เปอร์เซ็นต์โรงสี AG/SAG สามารถทำงานลดขนาดให้สำเร็จได้เช่นเดียวกับการบดและคัดแยกสองหรือสามขั้นตอน โรงสีแบบแท่ง และงานบางส่วนหรือทั้งหมดของโรงสีลูกเนื่องจากช่วงของขนาดโรงสีที่มีอยู่ การกัด AG/SAG มักจะทำให้สำเร็จได้
การออกแบบวงจรเจียร
การกัด AG/SAG สามารถทำได้ด้วยโฟลว์ชีตที่หลากหลายควรมีการกำหนดผังงานที่เหมาะสมระหว่างการทดสอบแร่
แผ่นงานทั่วไป ได้แก่ :
วิศวกรกระบวนการของ CITIC ยินดีรับโอกาสที่จะช่วยเหลือคุณในการออกแบบวงจรและการควบคุมวงจรตลอดจนการเริ่มต้นใช้งาน การทำงาน และการเพิ่มประสิทธิภาพ
ของโรงสี
CITIC AG Mills & SAG Mill คุณสมบัติ
♦ โรงสีทรงกระบอกใช้การขับแบบ edge-driving, center-driving, edge-driving ด้วย multi-point meshing ฯลฯขับเคลื่อนด้วยมอเตอร์แบบอะซิงโครนัส +ตัวลด +ปีกนกและเกียร์ เช่นเดียวกับมอเตอร์ซิงโครนัส +
คลัตช์ลม + เฟืองท้ายและเกียร์
♦ รองรับโดยทั่วไปโดยลูกปืนแรงดันสถิตไดนามิกที่ปลายทั้งสองข้างใช้ตลับลูกปืนโยกโยกเยก 120º ที่ปรับแนวได้เองแบบปิด Fuulyสามารถใช้ตลับลูกปืนสแตติกไดนามิกรองเท้าแตะเดี่ยวหรือคู่บุชทำด้วยเครื่อง NC
♦ เฟืองเปิดขนาดใหญ่ได้รับการออกแบบโดยใช้มาตรฐาน AGMA พร้อมกับตัวเรือนเกียร์ที่ปิดสนิทและระบบหล่อลื่นแบบฉีดพ่นด้วยจาระบี ahtomatic
เปลือกเป็นส่วนสำคัญของโรงสีทำการวิเคราะห์ไฟไนต์เอลิเมนต์ด้วยคอมพิวเตอร์เพื่อให้แน่ใจว่าการทำงานมีความน่าเชื่อถือ
♦ เปลือกเชื่อมโดยอัตโนมัติ ตรวจสอบด้วยคลื่นเสียงความถี่สูง อบอ่อนทั้งหมด และกลึงด้วยเครื่องมือเครื่องจักรพิเศษขนาดใหญ่ในการจับครั้งเดียวมีตราประทับพิเศษบนชิ้นส่วนเชื่อมต่อแบบสถิตไดนามิก ch เป็นเครื่องป้อนและปล่อยความหวัง รองแหนบ ฯลฯ เพื่อป้องกันการรั่วไหลของน้ำมันและสารละลาย
♦ ซับในเป็นวัสดุที่ทนต่อการสึกหรอที่บ้าคลั่งโดยบริษัทของเรา ซึ่งผ่านการอบชุบด้วยความร้อนเป็นพิเศษ มีความแข็งสูงและอายุการใช้งานยาวนานนอกจากนี้ยังสามารถใช้การหล่อแบบต้านทานการสึกหรอหรือซับยางได้
♦ มีไดรฟ์ความเร็วต่ำสำหรับโรงสีขนาดกลางและขนาดใหญ่
♦สถานีหล่อลื่นแรงดันสูงและต่ำมีอุปกรณ์สำหรับโรงสีขนาดกลางและขนาดใหญ่
♦ระบบควบคุมและป้องกันถูกควบคุมโดย PLC
คำอธิบายของโรงสีกึ่งอัตโนมัติ (SAG Mill):
โรงสีกึ่งอัตโนมัตินี้หรือที่เรียกว่าโรงบดกึ่งอัตโนมัติหรือโรงสี SAG ส่วนใหญ่จะใช้เพื่อบดแร่และอนุภาคอื่นๆ ในสาขาต่างๆ เช่น อุตสาหกรรมเคมี เหมืองแร่ อุตสาหกรรมโลหะ ภาควัสดุก่อสร้าง และอื่นๆ
มันเป็นโรงสีอัตโนมัติในธรรมชาติ แต่มันใช้ลูกบดเพื่อช่วยในการบดเช่นเดียวกับในโรงสีลูกและส่วนใหญ่จะใช้ในขั้นตอนแรกของการเจียรเมื่อเปรียบเทียบกับโรงสีบอล มันมีลักษณะเฉพาะด้วยเส้นผ่านศูนย์กลางที่ใหญ่กว่าและความยาวที่สั้นกว่าด้านในบุด้วยแผ่นยกเพื่อยกวัสดุด้านในขึ้นและรอบๆ ด้านในของโรงสี จากนั้นวัสดุจะตกลงมาจากแร่ที่เหลือในแร่และใช้กันอย่างแพร่หลายในการประมวลผลทอง, ทองแดง, ตะกั่ว, สังกะสี, อลูมินา, นิกเกิล, แพลตตินั่ม, ฯลฯ.
AG (Autogenous) / SAG (กึ่งอัตโนมัติ) Grinding Mills
โรงบดแบบอัตโนมัติ (AG) และกึ่งอัตโนมัติ (SAG) ได้เห็นการใช้งานที่เพิ่มขึ้นในการดำเนินการแปรรูปแร่ขนาดใหญ่ในช่วงไม่กี่ปีที่ผ่านมาเป็นโรงสีหมุน/ไม้ลอยซึ่งมีการสับเปลี่ยน (การลดขนาด) โดยไม่ต้องใช้เครื่องช่วยการเจียรประกอบด้วยกระบอกสูบขนาดใหญ่ที่สัมพันธ์กับความยาว (โดยทั่วไปคือ 2 หรือ 2.5 ถึง 1) โรงสีเหล่านี้ใช้ก้อนแร่ขนาดใหญ่เป็นตัวกลางในการบดโรงสีอัตโนมัติใช้แร่เป็นสื่อในการเจียรเท่านั้น แต่ถ้าความแข็งและการเสียดสีของแร่ไม่เอื้ออำนวยต่อการกัด AG แบบสมบูรณ์ จะมีการเติมลูกเหล็กขนาดเล็ก (6 ถึง 15%) เพื่อช่วยในการลดขนาดสิ่งนี้เรียกว่าโรงสีกึ่งอัตโนมัติ (SAG)โรงสี AG/SAG ทำให้เกิดการลดขนาดโดยการผสมผสานของแรงกระแทก การขัดสี และแรงเสียดสีแร่ถูกกวาดไปด้านหนึ่งของโรงสี และเมื่อถึงจุดหนึ่ง แร่ก็ตกลงมากระทบปลายตีนของประจุ (ด้านล่างของโรงสี)อนุภาคแร่ในร่างกายของสไลด์ประจุเมื่อเคลื่อนที่ไปยังระดับความสูงต่างๆ และอยู่ภายใต้การขัดสีและแรงเสียดสีแผ่นบุด้านในของโรงสี AG/SAG ประกอบด้วยแผ่นเหล็กหรือแผ่นยางและติดตั้งแถบตัวยก
โรงสี AG/SAG สามารถทำงานลดขนาดเดียวกันกับที่ปกติใช้วิธีการบด การคัดแยก และการเจียรหลายขั้นตอน ซึ่งคำนึงถึงความนิยมบ่อยครั้งที่ผลิตภัณฑ์สามารถมีขนาดสำเร็จหรือพร้อมสำหรับการเจียรขั้นสุดท้ายในโรงสีลูกชิ้นหรือโรงสีกรวดพวกเขาสามารถบดหินที่ไม่มีเหมืองแร่หรือผลิตภัณฑ์บดขั้นต้นด้วยขนาดฟีดที่ จำกัด เฉพาะสิ่งที่สามารถลำเลียงได้จริงนอกจากนี้ยังสามารถลดต้นทุนในการดำเนินการด้วยการลดหรือกำจัดลูกบอลหรือแท่งราคาแพง
