รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | โรงบดท่อ | อุตสาหกรรมที่เกี่ยวข้อง: | โรงงานผลิต งานก่อสร้าง พลังงาน & เหมืองแร่ |
|---|---|---|---|
| เงื่อนไข: | ใหม่ | ประเภทมอเตอร์: | เอซีมอเตอร์ |
| ความจุ (t / h): | 14-195tph | ขนาด (L * W * H): | 2.2x6.5-4.6x14ม |
| น้ำหนัก: | 49-485 ต | การรับประกัน: | 1 ปี |
| มีบริการหลังการขาย: | การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, การติดตั้งภาคสนาม, การว่าจ้างและการฝึกอบรม | โรงบดท่อ: | 2.2x6.5-4.6x14 ม. Tube Grinding Mill |
| ความจุ: | 14-195 ไมล์ต่อชั่วโมง | ท่าเรือ: | ชิงเต่า เซี่ยงไฮ้ เทียนจิน |
| แสงสูง: | เครื่องบดปูนซีเมนต์ 195tph,โรงบดปูน AGMA,โรงบดปูนซีเมนต์ 195tph |
||

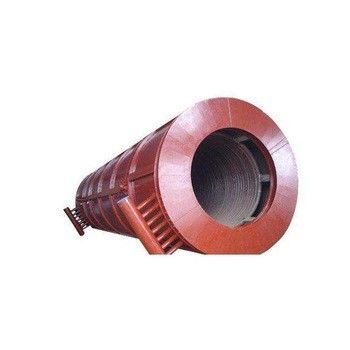

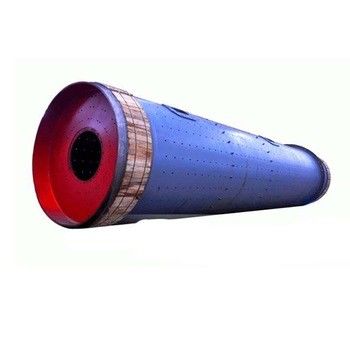

14-195 tph เครื่องบดท่อดิบซีเมนต์
กะทัดรัดและมีประสิทธิภาพ!
CITIC Tube Mills ประหยัดพื้นที่ กะทัดรัด ประสิทธิภาพสูง และบำรุงรักษาน้อยสาเหตุหลักมาจากการออกแบบตลับลูกปืนรองรับและตัวขับเคลื่อนโรงสีที่ใช้โรงสีรองรับเปลือก ติดตั้งบนตลับลูกปืนฐานสไลด์ที่ปลายทั้งสองด้าน และออกแบบให้เป็นแบบเชื่อมอย่างสมบูรณ์โรงสีที่มีรุ่นไดรฟ์ขนาดกะทัดรัดมี INTEGRAL DRIVE ซึ่งมีเฟืองดาวเคราะห์ติดตั้งอยู่ที่หน้าแปลนโรงสีCITIC Tube mills เป็นผลมาจากวิธีการคำนวณและการจำลองขั้นสูงสุด ซึ่งได้รับการสนับสนุนจากประสบการณ์หลายปีเราได้ออกแบบและสร้างโรงงานผลิตท่อมากกว่า 1,000 แห่งทั่วโลก
เครื่องบด CITIC มาตรฐานรองรับเปลือกบนรองเท้าแบบสไลด์และมีไดรฟ์กลางการส่งแรงบิดมีผลผ่านปลายท่อทรงกรวยกรวยนี้เชื่อมกับเปลือกโรงสีและมีช่องสำหรับระบายวัสดุและก๊าซไอเสียหน้าแปลนไดรฟ์เชื่อมต่อกับส่วนท้ายของกรวยด้วยวิธีนี้ แรงขับจะกระจายโดยตรงและสม่ำเสมอไปยังเปลือกโรงสี
โรงสีของเราสำหรับความต้องการพื้นที่ขั้นต่ำนั้นติดตั้งอยู่บนตลับลูกปืนฐานรองสไลด์และมีไดรฟ์แบบอินทิกรัลแกนหลักของไดรฟ์นี้คือตัวลดเกียร์ดาวเคราะห์สองระดับ ซึ่งติดตั้งโดยตรงที่กรวยท้ายซีลเลื่อนสั้นเพียงอันเดียวที่ปลายมอเตอร์และระบบหล่อลื่นน้ำมันแบบปิดช่วยยืดเวลาระหว่างการเปลี่ยนถ่ายน้ำมันและลดความเสี่ยงในการเข้าไปของฝุ่นละอองการติดตั้งทำได้ง่ายและรวดเร็วไม่ต้องเสียเวลาปรับแต่งINTEGRAL DRIVE ของเราเป็นไดรฟ์ที่ประหยัดที่สุด เนื่องจากมีความพร้อมใช้งานสูงและระดับประสิทธิภาพเชิงกลเกือบ 99%
คุณสมบัติ
*โรงสีทรงกระบอกใช้ประเภทการขับ การขับที่ขอบ การขับตรงกลาง การขับที่ขอบพร้อมการประกบหลายจุด ฯลฯขับเคลื่อนด้วยมอเตอร์แบบอะซิงโครนัส + ตัวลด + เฟืองและเกียร์ เช่นเดียวกับมอเตอร์ซิงโครนัส + คลัตช์อากาศ + เฟืองและเฟือง
*รองรับโดยทั่วไปโดยตลับลูกปืนแรงดันสถิตไดนามิกที่ปลายทั้งสองด้านใช้ตลับลูกปืนโยกแบบปรับทิศทางได้เองแบบปิด Fuulyนอกจากนี้ยังสามารถใช้ตลับลูกปืนสแตติกไดนามิกแบบสลิปเปอร์เดี่ยวหรือคู่ได้อีกด้วยพุ่มไม้ทำด้วยเครื่อง NC
*เฟืองเปิดขนาดใหญ่ออกแบบโดยใช้มาตรฐาน AGMA มาพร้อมกับเรือนเฟืองที่ปิดสนิทอย่างน่าเชื่อถือและระบบหล่อลื่นแบบฉีดพ่นด้วยจาระบีแบบ ahtomatic
เปลือกเป็นส่วนสำคัญของโรงสีดำเนินการวิเคราะห์องค์ประกอบไฟไนต์ด้วยคอมพิวเตอร์เพื่อให้แน่ใจว่าการทำงานมีความน่าเชื่อถือ
*เปลือกถูกเชื่อมโดยอัตโนมัติ ตรวจสอบอัลตราโซนิก อบอ่อนทั้งหมดและตัดเฉือนด้วยเครื่องมือเครื่องจักรพิเศษขนาดใหญ่ในการจับเพียงครั้งเดียวมีซีลพิเศษบนชิ้นส่วนเชื่อมต่อแบบสถิตไดนามิก เช่น ฟีดและดิสเพลย์โฮปเปอร์ รองแหนบ ฯลฯ เพื่อป้องกันการรั่วไหลของน้ำมันและสารละลาย
*ซับในเป็นวัสดุต้านทานการสึกหรอที่บริษัทของเราคลั่งไคล้ ซึ่งผ่านกรรมวิธีทางความร้อนเป็นพิเศษ มีความแข็งสูงและอายุการใช้งานยาวนานนอกจากนี้ยังสามารถใช้การหล่อต้านทานการสึกหรอหรือซับยางอื่น ๆ ได้
*มีไดรฟ์ความเร็วต่ำสำหรับโรงสีขนาดกลางและขนาดใหญ่
*สถานีหล่อลื่นแรงดันสูงและต่ำติดตั้งไว้สำหรับโรงสีขนาดกลางและขนาดใหญ่
*ระบบควบคุมและป้องกันถูกควบคุมโดย PLC
ไดรฟ์เกียร์และเฟืองขับเพียงพอสำหรับสูงสุด 4,500kWINTEGRAL DRIVE ของเราเหมาะสำหรับขนาดสูงสุด 6,500kWสำหรับโรงสีที่มีกำลังขับเคลื่อนระหว่าง 5,000 ถึง 10,000kW เราขอแนะนำระบบขับเคลื่อนกลางแบบคลาสสิกที่มีเฟืองดาวเคราะห์แบบตายตัว
พารามิเตอร์ทางเทคนิคของโรงสีหลอดซีเมนต์:
| ข้อมูลจำเพาะ (เส้นผ่านศูนย์กลาง×ความยาว) | ความเร็วในการหมุน (รอบ/นาที) |
ขนาดการป้อน (มม.) | ผลผลิต (ตัน/ชั่วโมง) | กำลังโหลดของโรงสี (t) | มอเตอร์หลัก | ตัวลดความเร็วหลัก | น้ำหนัก (เสื้อ) | |||
| แบบอย่าง | กำลังไฟ (กิโลวัตต์) | ความเร็วรอบ (รอบต่อนาที) | แบบอย่าง | อัตราส่วนความเร็ว | ||||||
| φ2.2×11 | 20.91 น | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 น | ≤25 | 14~18 | 39.5~42 | ทีอาร์คิว1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 น | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 น | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | พ.ศ.710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | พ.ศ.800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | พ.ศ.800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | พ.ศ.800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1,000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13น | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1,000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 น | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 น | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 น | ≤25 | 39~45 | 116สูงสุด | ย.1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45~48 | 112สูงสุด | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 น | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50~55 | 133สูงสุด | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 น | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120สูงสุด | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156สูงสุด | YR2000-8/1730 | 2543 | 740 | TS130-A-F1 | 257.6 | |
| φ3.8×13 (ประเภทตลับลูกปืนหลัก) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | JS130-C-F1 | 316 | |
| φ3.8×13 | 17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
| φ4.2×11 (ประเภทตลับลูกปืนหลัก) |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | JS140-A-F1D | 350 | |
| φ4.2×13 (ประเภทตลับลูกปืนหลัก) |
15.2 | ≤25 | 120~130 | 245 | YRKK1000-8 | 3350 | 740 | MFY355-A | 390 | |
| φ4.2×13 | 15.2 | ≤25 | 110~120 | 230 | YRKK1000-8 | 3350 | 740 | MFY355-A | 380 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 | |
หมายเหตุ: พารามิเตอร์ในแบบฟอร์มใช้สำหรับอ้างอิงเท่านั้น ดังนั้นสำหรับพารามิเตอร์เฉพาะ ลูกค้าจำเป็นต้องอ้างอิงถึงสัญญา
พารามิเตอร์ทางเทคนิคของ Raw Mill:
| ข้อมูลจำเพาะ (เส้นผ่านศูนย์กลาง×ความยาว) | ความเร็วในการหมุน (รอบ/นาที) |
ขนาดการป้อน (มม.) | ผลผลิต (ตัน/ชั่วโมง) | กำลังโหลดของโรงสี (t) | มอเตอร์หลัก | ตัวลดความเร็วหลัก | น้ำหนัก (เสื้อ) | |||
| แบบอย่าง | กำลังไฟ (กิโลวัตต์) | ความเร็วรอบ (รอบต่อนาที) | แบบอย่าง | อัตราส่วนความเร็ว | ||||||
| φ3×(8.5+5) | 18.9 | ≤25 | 55~53 | 76~80 | YR1000-8/1180 | 1,000 | 740 | JDX800 | 6.3 | 160 |
| φ3.2×(7+1.8) (การอบแห้งแบบเท้าแขน) |
18.25 น | ≤25 | 50~53 | 59 | YR630-8 | 1,000 | 740 | JDX800 | 6.3 | 153 |
| φ3.5×10 (การอบแห้งแบบเท้าแขน) |
17.3 | ≤25 | 75~80 | 87 | YR1250-8/430 | 1250 | 740 | JS110-A-F1 | 214 | |
| φ3.6×(7.5+1.5) | 17.3 | ≤25 | 90~95 | 98 | YRkk710-8 | 1400 | 740 | JDX900 | 7.1 | 220 |
| φ3.8×1.2 | 16.6 | ≤25 | 133 | 100~110 | ปี800-8 | 2543 | 740 | JS130-A | 295 | |
| φ4.6×(9.5+3.5) | 15 | ≤25 | 185 | 175~180 | YRkk1000-8 | 3550 | 740 | MFY355A | 415 | |
หมายเหตุ: พารามิเตอร์ในแบบฟอร์มใช้สำหรับอ้างอิงเท่านั้น ดังนั้นสำหรับพารามิเตอร์เฉพาะ ลูกค้าจำเป็นต้องอ้างอิงถึงสัญญา
พารามิเตอร์ทางเทคนิคของโรงสีดิบเปียก:
| ข้อมูลจำเพาะ (เส้นผ่านศูนย์กลาง×ความยาว) | ความเร็วในการหมุน (รอบ/นาที) |
ขนาดการป้อน (มม.) | ผลผลิต (ตัน/ชั่วโมง) | กำลังโหลดของโรงสี (เสื้อ) |
มอเตอร์หลัก | ตัวลดความเร็วหลัก | น้ำหนัก (เสื้อ) | |||
| แบบอย่าง | กำลังไฟ (กิโลวัตต์) | ความเร็วรอบ (รอบต่อนาที) | แบบอย่าง | อัตราส่วนความเร็ว | ||||||
| φ2.2×7 | 21.4 | ≤3 | 20~25 | 31 | YR148-8 | 380 | 740 | ZD70-9 | 5 | 49 |
| φ2.2×13 | 21.6 | ≤25 | 33~37 | 58~60 | ย.630-8/1180 | 630 | 740 | MBY630 | 5.6 | 53.4 |
| φ2.4×13 | 21 | ≤25 | 45~50 | 65~70 | พ.ศ.800-8/1180 | 800 | 740 | JDX710 | 5.6 | 131 |
| φ2.6×13 | 20 | ≤25 | 45~46 | 80t (สูงสุด) | YR1000-8/1180 | 1,000 | 740 | TDX800 | 6.3 | 153 |
| φ6.2×6.4 | 18.5 | ≤25 | 32~41 | 86~90.5 | TDMK1000-36 | 1,000 | 740 | 134 | ||
หมายเหตุ: พารามิเตอร์ในแบบฟอร์มใช้สำหรับอ้างอิงเท่านั้น ดังนั้นสำหรับพารามิเตอร์เฉพาะ ลูกค้าจำเป็นต้องอ้างอิงถึงสัญญา
พารามิเตอร์ทางเทคนิคของการอบแห้งโรงสีดิบ:
| ข้อมูลจำเพาะ (เส้นผ่านศูนย์กลาง×ความยาว) | ความเร็วในการหมุน (รอบ/นาที) |
ขนาดการป้อน (มม.) | ผลผลิต (ตัน/ชั่วโมง) | กำลังโหลดของโรงสี (เสื้อ) |
มอเตอร์หลัก | ตัวลดความเร็วหลัก | น้ำหนัก (เสื้อ) | |||
| แบบอย่าง | กำลังไฟ (กิโลวัตต์) | ความเร็วรอบ (รอบต่อนาที) | แบบอย่าง | อัตราส่วนความเร็ว | ||||||
| φ2.4×8 | 20.91 น | ≤25 | 25~28 | 39~42 | เจอาร์คิว1512-8 | 570 | 740 | ZD80-9 | 5 | 76.4 |
| φ2.4×10 | 20 | ≤25 | 27~30 38~40 |
50 | พ.ศ.710-8/1180 | 710 | 740 | JDX630 | 5.6 | 111 |
| φ2.4×11 | 21 | ≤25 | 41~42 46~48 |
62~65 | พ.ศ.800-8/1180 | 800 | 740 | MBY710 | 6.3 | 125 |
| φ2.4×12 | 21 | ≤25 | 40~42 45~48 |
63~65 | พ.ศ.800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21.5 น | ≤25 | 48~51 | 68~72 | พ.ศ.800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×8 | 20 | ≤25 | 30~35 | 54 | ย.630-8/1180 | 630 | 740 | JDX630 | 5.6 | 135 |
| φ2.6×10 | 20.91 น | ≤25 | 45~46 | 80 | YR1000-8/1180 | 1,000 | 740 | JDX710 | 6.3 | 136 |
| φ3×9 | 19.13น | ≤25 | 50~55 | 76~80 | YR1000-8/1180 | 1,000 | 740 | JDX800 | 6.3 | 145 |
| φ3.2×7 | 18.25 น | ≤25 | 50~52 | 58 | YR1000-8/1180 | 1,000 | 740 | MBY800 | 6.3 | 140 |
| φ3.2×9 | 18.3 | ≤25 | 60~70 | 90 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 175 |
| φ4.6×10+3.5 | 15 | ≤25 | 195 | 190 | 3550 | 740 | JS150-BF | 476 | ||
บันทึก:พารามิเตอร์ในแบบฟอร์มใช้สำหรับอ้างอิงเท่านั้น ดังนั้นสำหรับพารามิเตอร์เฉพาะ ลูกค้าจำเป็นต้องอ้างอิงถึงสัญญา
ถาม: ทำไมเราถึงเชื่อในลั่วหยาง zhongtai Industries co., ltd:
A: 1. ประสบการณ์มากกว่า 30 ปี
2.เราเป็นผู้จำหน่ายมืออาชีพชั้นนำของเครื่องจักรทำเหมือง เครื่องจักรก่อสร้าง เครื่องจักรหล่อ และชิ้นส่วนปลอม
3. ผลิตภัณฑ์ทั้งหมดได้รับใบรับรองการจัดการคุณภาพ ISO9901: 2000 และใบรับรอง CE, ROHS
ถาม: เวลาจัดส่ง
A: เวลานำอะไหล่ 1-2 เดือน เครื่องจักร 2-3 เดือน
ถาม: เงื่อนไขการชำระเงิน
ตอบ: ยอมรับประเภทการชำระเงิน: T / T, L / C, Western Union, เงินสด
มัดจำ 30% เมื่อเซ็นสัญญาชำระเงินเต็มจำนวนก่อนจัดส่ง
ถาม: การรับประกันคุณภาพ?
A: เวลารับประกัน: หนึ่งปีสำหรับเครื่องจักรหลักหากมีอะไรผิดพลาดเราจะให้คำปรึกษาด้านเทคนิคและหาทางแก้ไขทันทีสำหรับชิ้นส่วนที่สึกหรอ เรารับประกันชิ้นส่วนคุณภาพสูงสำหรับการจัดหาระยะยาว
ถาม: บริการหลังการขาย?
ตอบ: เราสามารถจัดหาคู่มือทางเทคนิคสำหรับการทดสอบการทำงานของเครื่องจักรและการบำรุงรักษาชิ้นส่วนได้หากผู้ใช้ปลายทางต้องการ
