เงื่อนไข: | ใหม่ | ชื่อ: | ZG270—500 ฝาปิดปลายเหล็กหล่อ |
---|---|---|---|
อุตสาหกรรมที่เกี่ยวข้อง: | โรงงานผลิต พลังงาน & เหมืองแร่ | วัสดุ: | เหล็กหล่อคุณภาพสูง |
เทคโนโลยีการประมวลผล: | การกลั่นภายนอกของเตาหลอมเหล็กหลอมเหลว | พิมพ์: | การหล่อและการตีขึ้นรูป |
ข้อได้เปรียบ: | สวมทน | ผลิตภัณฑ์: | ฝาปิดท้ายอะไหล่โรงสีบอล |
แสงสูง: | การหล่อฝาท้ายโรงสีบอล,การตีขึ้นรูปฝาท้ายโรงสีบอล,การตีฝาครอบเหล็กหล่อปลาย |

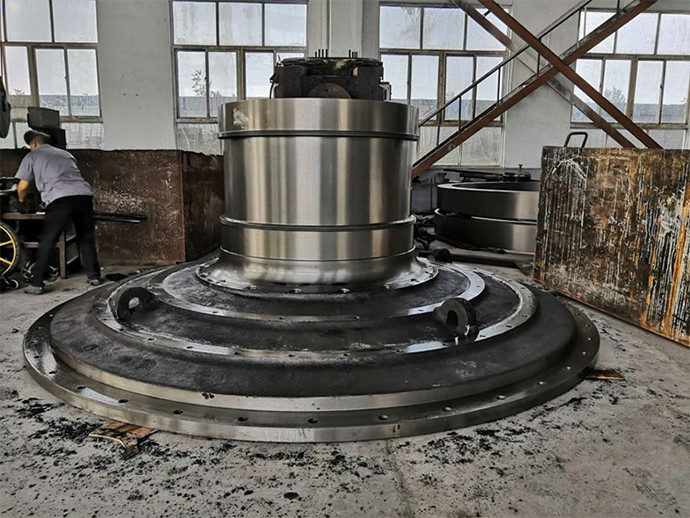

Ball Mill End Cover Castings And Forgings ZG270—500 Cast Steel End Cover
1. บทนำของการหล่อและการตีขึ้นรูป
ฝาปิดท้ายของโรงสีลูกเป็นหนึ่งในส่วนหลักของโรงสีลูกที่ผลิตโดยโรงงานของเราวัสดุปิดท้ายคือ ZG270-500
ความแข็งแรงของส่วนที่อันตรายของฝาครอบปลายหัวกัดบอลเป็นปัญหาแรกที่ต้องพิจารณาในการออกแบบฝาครอบปลาย เนื่องจากฝาครอบปลายรองรับกระบอกหัวบอลมิลที่ค่อนข้างหนักบนตลับลูกปืนหลัก
โดยทั่วไปแล้ว ฝาครอบปลายหัวบอลมิลจะมีรูปทรงกรวยเล็กน้อย ซึ่งออกแบบมาเพื่อคำนึงถึงการกำหนดค่าของตลับลูกปืนหลัก ความต้านทานการดัดของวารสาร และปัญหาในการหลีกเลี่ยงไม่ให้เฟืองขนาดใหญ่สัมผัสกับฐานของตลับลูกปืนหลักฝาครอบท้ายของโรงสีลูกขนาดใหญ่และขนาดกลางส่วนใหญ่ทำจากเหล็กหล่อ ในขณะที่โรงสีลูกขนาดเล็กทำจากเหล็กเหนียวเพื่อให้แน่ใจว่าแกนของฝาครอบท้ายและกระบอกสูบมีจุดศูนย์กลางร่วมกัน โดยปกติแล้วฝาครอบท้ายและวารสารจะถูกหล่อเป็นหนึ่งเดียวกันแต่ในกรณีที่ความจุของอุปกรณ์ถลุงและหล่อไม่เพียงพอ พวกมันยังสามารถหล่อแยกจากกัน หลังจากผ่านกรรมวิธีแล้ว พวกมันจะถูกยึดเข้าด้วยกัน และสุดท้ายคือการประมวลผลเชิงกล
2. มาตรการด้านเทคโนโลยีการประมวลผลของการหล่อและการตีขึ้นรูป
ฝาปิดท้ายและเพลากลวง |
⑴ เหล็กหล่อคุณภาพสูง ⑵ มุมโค้งมนรูปตัว R ขนาดใหญ่ ⑶ สลักเกลียวความแข็งแรงสูงเชื่อมต่อกับตัวกระบอกสูบ |
⑴ การกลั่นภายนอกของเตาหลอมเหล็ก (การเป่าอาร์กอนและการบำบัดด้วยสุญญากาศ RH) (2) แม่พิมพ์ใช้ทรายพิเศษควบคุมอุณหภูมิการเทและความเร็วในการเทอย่างเคร่งครัด (3) การประมวลผลบันทึกเพื่อให้แน่ใจว่ามีความร่วมแกนและความหยาบของการหยุดหน้าสุดท้าย |
⑴ คุณสมบัติทางกลและองค์ประกอบทางเคมีของการหล่อชิ้นงาน (มาตรฐานการควบคุมภายใน) ⑵ การตรวจสอบอัลตราโซนิกหลังการตัดเฉือนหยาบ ⑶ การตรวจสอบด้วยอัลตราโซนิกและการตรวจสอบอนุภาคแม่เหล็กหลังเสร็จสิ้น |
3. ทางเข้าและทางออกของ Ball Mill การหล่อและการตีขึ้นรูป
โครงสร้างของฝาครอบท้ายของโรงสีลูกโดยทั่วไปแบ่งออกเป็นสองประเภท: ประเภทรวมและประเภทแยกอินทิกรัลโดยทั่วไปหมายถึงอินทิกรัลแบบอินทิกรัลและการพิจารณาหลักในการแยกการยก การขนส่ง และปัจจัยอื่น ๆ จะแบ่งออกเป็นสองแฉก สี่แฉก หรือมากกว่านั้น
ฝาปิดท้ายแบบอินทิเกรต
ครอบคลุมปลายทั้งหมดก่อนตามความสม่ำเสมอของบรรทัดว่าง ถ้าไม่มีปัญหากับปลายใหญ่ของรถหยาบ ปลายเล็กของพื้นผิว และกรวยด้านใน ตามข้อกำหนดทางเทคนิคของคอเพลาและบริเวณไหล่ที่จะทำ การตรวจจับข้อบกพร่องล้ำเสียง, ข้อบกพร่องของการตกแต่ง, คอเพลาที่ดีครึ่งหนึ่งเพื่อออกจากปริมาณของการเจียร, ส่วนที่เหลือของรถปรับพื้นผิว.ดำเนินการตรวจสอบอนุภาคแม่เหล็กบนเจอร์นัลและบริเวณไหล่ บดข้อกำหนดดาโตแกรมของเจอร์นัลด้วยสายพานทราย และเจาะรูอื่นๆ สำหรับข้อกำหนดดาโตแกรมประเด็นทางเทคนิคหลักของส่วนท้ายที่เป็นส่วนประกอบในกระบวนการแปรรูปคือสมุดรายวันของส่วนท้ายโดยทั่วไปแล้วโรงสีลูกปืนจะใช้ตลับลูกปืนแบบคงที่ และวารสารเป็นพื้นผิวสัมผัสหลักข้อกำหนดด้านขนาด ความหยาบ และรูปร่างและตำแหน่งที่ยอมรับได้นั้นเข้มงวดมากภายใน 05 มม. ความหยาบของพื้นผิวควรเป็น ≤08umสำหรับข้อกำหนดนี้ มาตรการที่เราใช้คือเพื่อให้แน่ใจว่าขนาดและรูปร่างและตำแหน่งที่ยอมรับได้ผ่านขั้นตอนการทำงาน เหลือปริมาณการเจียรไว้ในพื้นที่ของวารสารระหว่างการตกแต่ง และสุดท้ายเพื่อให้แน่ใจว่าพื้นที่ของวารสารมีความหยาบโดยการเจียรและ ขัดด้วยสายพานทรายเนื่องจากการเจียรสายพานจะอยู่ในสถานะที่ยืดหยุ่นเสมอในกระบวนการเจียร ดังนั้นความหยาบของผิวจึงสามารถลดลงได้เพื่อให้เป็นไปตามข้อกำหนดของการวาดภาพ และไม่สามารถเปลี่ยนแปลงความทนทานต่อรูปร่างและตำแหน่งได้เช่น มีตำหนิเล็กๆ น้อยๆ ประปรายในสมุดหลังเขียนเสร็จข้อบกพร่องควรเปิดพื้นแล้วเชื่อมด้วยการเชื่อมอาร์กอนในที่สุดหินน้ำมันก็บดละเอียดหากมีจุดสูง โรงสีลูกจะสึกหรอกระเบื้องแบริ่งที่รองรับในกระบวนการปฏิบัติงานภาคสนาม
