รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | การรับประกัน: | 12 เดือน |
|---|---|---|---|
| พื้นที่: | 1(ตารางเมตร) | ขนาดแผ่น: | 380*380มม. |
| ท่าเรือ: | ชิงเต่าจีน | การจำแนกประเภท: | อุปกรณ์แต่งตัวแร่ |
| ความหนาของเค้ก: | 30 มม. | ||
| เน้น: | manual jack filter press,easy operation filter press,ore dressing filter press |
||
โครงสร้างเรียบง่าย ใช้งานง่าย เครื่องกรองแบบแจ็คแมนนวล
เครื่องกรองแบบแจ็คแมนนวลเป็นอุปกรณ์กรองแรงดันเป็นระยะๆ สกรูที่ขับเคลื่อนด้วยแจ็คกลไกหรือวงล้อจะบีบอัดแผ่นกรองเพื่อสร้างห้องกรองที่ปิดสนิท ทำให้เกิดการแยกของแข็งและของเหลว อุปกรณ์นี้ประกอบด้วยส่วนประกอบหลักสามส่วน: โครง (รวมถึงแผ่นดัน แผ่นอัด และคานหลัก) หน่วยกรอง (แผ่นกรองและผ้ากรอง) และกลไกการอัด (วงล้อ เกียร์หนอน หรือแจ็คสกรู)
ขอบเขตการใช้งาน: โดยทั่วไปใช้สำหรับเครื่องกรองขนาดห้องปฏิบัติการที่มีพื้นที่การกรองตั้งแต่ 1 ถึง 40 ตารางเมตร
คุณสมบัติของผลิตภัณฑ์: ลักษณะโครงสร้าง:
เครื่องกรองแบบสกรูแจ็คใช้สกรูแจ็คเป็นกลไกการอัด ซึ่งมีโครงสร้างที่เรียบง่าย ใช้งานสะดวก ไม่ต้องใช้พลังงาน และใช้งานได้จริงและคุ้มค่า
พารามิเตอร์ผลิตภัณฑ์ของ อุปกรณ์แต่งแร่
ข้อมูลทางเทคนิคของเครื่องกรองแบบเว้า
| รุ่น | พื้นที่กรอง(㎡) | ขนาดแผ่น(มม.) | ความหนาของเค้ก(มม.) | ปริมาตรห้องกรอง(ลิตร) | แผ่น XMber(ชิ้น) | จำนวนเฟรม(ชิ้น) | แรงดันการกรอง(Mpa) | น้ำหนัก(กก.) | ขนาด L*W*H(มม.) | ขนาดฐาน(มม.) | ||||||
| L | B | D | H | |||||||||||||
| B | A | Q1/320-30U | B | 1 | 380*380 | 30 | 15 | 4 | 5 | ≤0.5 | 500 | 1180*570*660 | 1010 | 280 | 570 | 470 |
| M | K | |||||||||||||||
| B | A | Q2/320-30U | B | 2 | 31 | 9 | 10 | 545 | 1620*570*660 | 1310 | ||||||
| M | K | |||||||||||||||
| B | A | Q3/320-30U | B | 3 | 46 | 14 | 15 | 570 | 1920*570*660 | 1610 | ||||||
| M | K | |||||||||||||||
| B | A | Q4/450-30U | B | 4 | 500*500 | 60 | 9 | 10 | 798 | 1750*800*900 | 1400 | 390 | 820 | 560 | ||
| M | K | |||||||||||||||
| B | A | Q6/450-30U | B | 6 | 91 | 14 | 15 | 858 | 2050*800*900 | 1700 | ||||||
| M | K | |||||||||||||||
| B | A | Q8/450-30U | B | 8 | 121 | 19 | 20 | 918 | 2350*800*900 | 2000 | ||||||
| M | K | |||||||||||||||
| B | A | Q10/450-30U | B | 10 | 151 | 24 | 25 | 978 | 2650*800*900 | 2300 | ||||||
| M | K | |||||||||||||||
| B | A | Q12/450-30U | B | 12 | 182 | 29 | 30 | 1038 | 2950*800*900 | 2600 | ||||||
| M | K | |||||||||||||||
| B | A | Q15/450-30U | B | 15 | 225 | 36 | 37 | 1122 | 3370*800*900 | 3020 | ||||||
| M | K | |||||||||||||||
| B | A | Q16/450-30U | B | 16 | 243 | 39 | 40 | 1158 | 3560*800*900 | 3200 | ||||||
| M | K | |||||||||||||||
| B | A | Q15/630-30U | B | 15 | 710*710 | 226 | 18 | 19 | 1579 | 2460*1110*1190 | 2080 | 560 | 1110 | 700 | ||
| M | K | |||||||||||||||
| B | A | Q20/630-30U | B | 20 | 297 | 24 | 25 | 1796 | 2820*1110*1190 | 2440 | ||||||
| M | K | |||||||||||||||
| B | A | Q30/630-30U | B | 30 | 452 | 37 | 38 | 2258 | 3600*1110*1190 | 3220 | ||||||
| M | K | |||||||||||||||
| B | A | Q40/630-30U | B | 40 | 595 | 49 | 50 | 2893 | 4420*1110*1190 | 4040 | ||||||
| M | K | |||||||||||||||
ข้อมูลทางเทคนิคของเครื่องกรองแบบแผ่นและเฟรม
| รุ่น | พื้นที่กรอง(ม2) | ขนาดแผ่น(มม.) | ความหนาของเค้ก(มม.) | ปริมาตรห้องกรอง (U) | แผ่น NO.(ชิ้น) | แรงดันการกรอง(Mpa) | น้ำหนัก(กก.) | ขนาดL*W*H(มม.) | ขนาดฐาน(มม.) | |||||||
| L | B | D | H | |||||||||||||
| X | A | Q1/320-30U | B | 1 | 380*380 | 30 | 15 | 4 | ≤0.6 | 490 | 1230*570*660 | 920 | 280 | 570 | 470 | |
| M | K | |||||||||||||||
| X | A | Q2/320-30U | B | 2 | 31 | 9 | 528 | 1455*570*660 | 1145 | |||||||
| M | K | |||||||||||||||
| X | A | Q3/320-30U | B | 3 | 46 | 14 | 550 | 1680*570*660 | 1370 | |||||||
| M | K | |||||||||||||||
| X | A | Q4/320-30U | B | 4 | 500*500 | 60 | 9 | ≤0.6 | 780 | 1630*800*900 | 1280 | 390 | 800 | 560 | ||
| M | K | |||||||||||||||
| X | A | Q6/320-30U | B | 6 | 91 | 14 | 830 | 1880*800*900 | 1530 | |||||||
| M | K | |||||||||||||||
| X | A | Q8/320-30U | B | 8 | 121 | 19 | 880 | 2130*800*900 | 1780 | |||||||
| M | K | |||||||||||||||
| X | A | Q10/450-30U | B | 10 | 151 | 24 | 930 | 2380*800*900 | 2030 | |||||||
| M | K | |||||||||||||||
| X | A | Q12/450-30U | B | 12 | 182 | 29 | 980 | 2630*800*900 | 2280 | |||||||
| M | K | |||||||||||||||
| X | A | Q15/450-30U | B | 15 | 225 | 36 | 1030 | 2980*800*900 | 2630 | |||||||
| M | K | |||||||||||||||
| X | A | Q16/450-30U | B | 16 | 243 | 39 | 1050 | 3130*800*900 | 2780 | |||||||
| M | K | |||||||||||||||
| X | A | Q15/630-30U | B | 15 | 700*700 | 226 | 18 | ≤0.6 | 1257 | 2250*1080*1060 | 1870 | 560 | 910 | 700 | ||
| M | K | |||||||||||||||
| X | A | Q20/630-30U | B | 20 | 297 | 24 | 1347 | 2550*1080*1060 | 2170 | |||||||
| M | K | |||||||||||||||
| X | A | Q30/630-30U | B | 30 | 452 | 37 | 1693 | 3200*1080*1060 | 2820 | |||||||
| M | K | |||||||||||||||
| X | A | Q40/630-30U | B | 40 | 595 | 49 | 2193 | 3900*1080*1060 | 3520 | |||||||
| M | K | |||||||||||||||

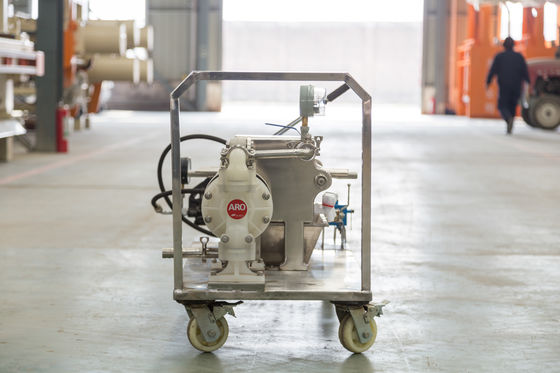

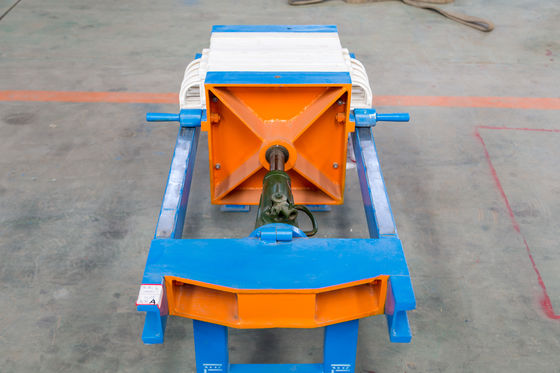

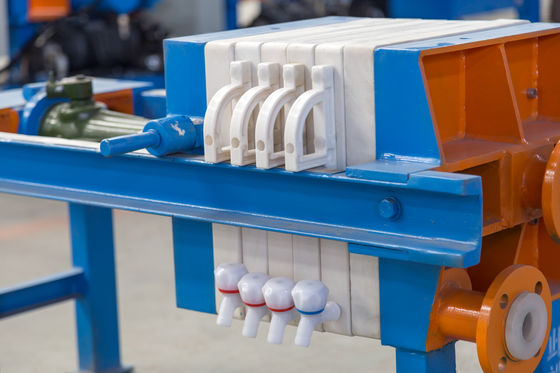

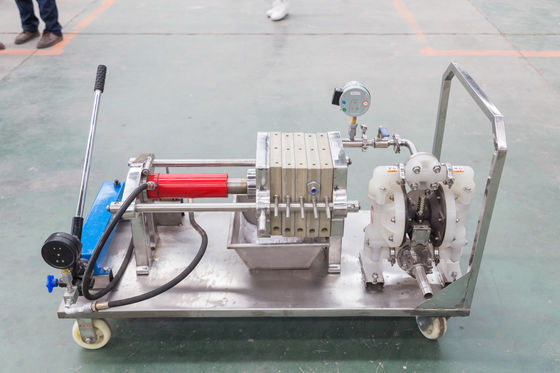

การแสดงผลิตภัณฑ์ ของอุปกรณ์แต่งแร่
อุปกรณ์แต่งแร่
