| Application: | Coal, metallurgy, mineral processing, electric power | Capacity(t/h): | 60-100 t/h |
|---|---|---|---|
| Feed size(mm): | ≤300mm | Screen size(m): | 1.0*1.4-3.0*2.5 |
| Classification: | Ore Dressing Equipment | Warranty: | 12 months |
| Vibration frequency: | 800 | Port: | Qingdao China |
ตะแกรงสั่นสำหรับแผ่นเหล็กทนสึกสำหรับงานเหมือง การจำแนกประเภทหลายชั้น
บทนำ
นี่คืออุปกรณ์แยกเชิงกลสำหรับการกรองที่ใช้สำหรับการบำบัดของแข็งในสารละลายข้น ประกอบด้วยตะแกรงและเครื่องสั่น เครื่องหมายขนาดตะแกรงระบุโดยขนาดตาข่าย โดยมีขนาดตาข่ายต่ำกว่า 50 ถือว่าเป็นหยาบ และ 80 ตาข่ายขึ้นไปถือว่าเป็นละเอียด เครื่องสั่นเป็นล้อเยื้องศูนย์ที่หมุนภายใต้อิทธิพลของมอเตอร์ ทำให้โครงตะแกรงสั่น เมื่อสารละลายข้นไหลลงบนพื้นผิวตะแกรง อนุภาคของแข็งที่หยาบกว่าจะถูกกักเก็บและปล่อยออกจากปลายด้านหนึ่งตามพื้นผิวที่เอียง อนุภาคของแข็งที่ละเอียดกว่า พร้อมกับของเหลวในสารละลายข้น จะไหลผ่านรูตะแกรงลงสู่บ่อสารละลายข้น
การใช้งาน
ซีรีส์นี้เหมาะสำหรับการขจัดน้ำ การกำจัดสื่อ การกำจัดตะกอน และการจัดเกรดวัสดุต่างๆ ในถ่านหิน โลหะวิทยา การแปรรูปแร่ การผลิตไฟฟ้า อุตสาหกรรมเบา และการผลิตน้ำตาล มีความสามารถในการประมวลผลและประสิทธิภาพการคัดกรองสูง
หลักการทำงาน
ตะแกรงทำงานโดยการโยนวัสดุขึ้นด้านบนอย่างต่อเนื่องในมุมบนพื้นผิวตะแกรงภายใต้การกระทำของแรงกระตุ้น วัสดุจะคลายตัวในระหว่างการยกขึ้น และการชนกับพื้นผิวตะแกรงจะบังคับให้อนุภาคที่มีขนาดเท่ากับหรือเล็กกว่าช่องเปิดของตะแกรงผ่านไป ทำให้เกิดการขจัดน้ำ การแยก หรือการจำแนกประเภท
หลักการซิงโครไนซ์ด้วยตนเอง: เครื่องสั่นของตะแกรงชนิด B ไม่มีจุดเชื่อมต่อแบบบังคับ และไม่มีเฟืองระหว่างเพลาทั้งสอง เพื่อให้แน่ใจว่าตะแกรงสั่นไปตามเส้นทางตรง เพลาทั้งสองจะต้องทำงานพร้อมกันอย่างเคร่งครัดและในทิศทางตรงกันข้าม ซึ่งเกิดขึ้นเองตามธรรมชาติในระบบสั่นสะเทือน เช่น ตะแกรงเพลาคู่
หลักการทำงานของแดมเปอร์: ทั้งในสถานะการทำงานและสถานะจอด บล็อกยางจะไม่สัมผัสกับช่องเปิดฐาน มันใช้แรงกดแบบสมมาตรบนกล่องตะแกรง รักษาตำแหน่งที่มั่นคงและขจัดแรงสั่นสะเทือนด้านข้างและการบิด
เมื่อกล่องตะแกรงสั่นสะเทือนระหว่างการสั่นสะเทือนแบบเรโซแนนซ์ที่จอดอยู่ แอมพลิจูดของกล่องตะแกรงจะเกินช่องว่างระหว่างบล็อกยางกับช่องเปิดฐาน ณ จุดนี้ การสั่นสะเทือนจะต้องเอาชนะแรงเสียดทานแบบไดนามิกระหว่างบล็อกยางกับกล่องตะแกรง การหน่วงแรงเสียดทานจะกระจายพลังงานจลน์บางส่วน จำกัดแอมพลิจูดเรโซแนนซ์ให้อยู่ภายในสามเท่าของแอมพลิจูดการทำงาน แรงหน่วงจะถูกปรับโดยใช้สกรูปรับ

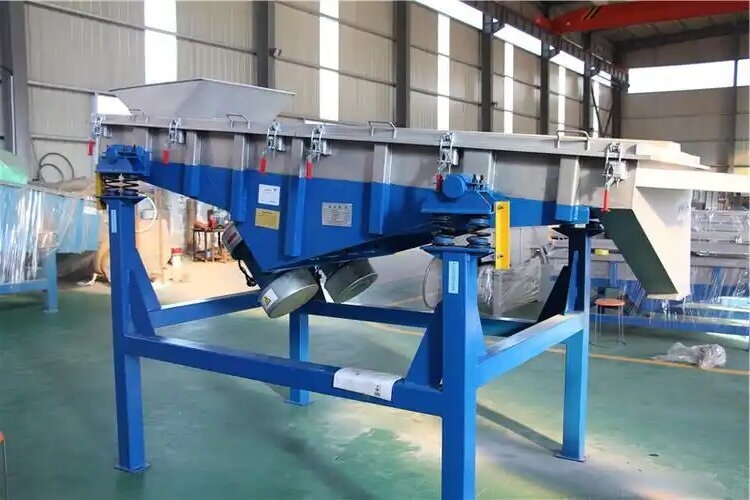

การแสดงผลิตภัณฑ์
พารามิเตอร์ผลิตภัณฑ์
| รุ่น | ข้อมูลจำเพาะของตะแกรง | ชั้นตะแกรง | ขนาดตาข่าย | ขนาดการป้อน | ความสามารถในการประมวลผล | กำลังมอเตอร์ | น้ำหนักรวม | ความถี่ในการสั่น | แอมพลิจูดคู่ | ความเอียงของตะแกรง | ขนาด |
| (ยาว*กว้าง)(มม.) | ชั้น | มม. | มม. | (ตัน/ชม.) | กิโลวัตต์ | กก. | (เฮิรตซ์) | (มม.) | &องศา;C | (ยาว*กว้าง*สูง)(มม.) | |
| ZSSW1237 | 3700*1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5*2 | 2250 | 16 | 6-8 | 15 | 3800*2050*1920 |
| 2ZSW1237 | 3700*1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5*2 | 3345 | 16 | 6-8 | 15 | 3800*2050*2200 |
| ZSW1443 | 4300*1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5*2 | 4100 | 16 | 6-8 | 15 | 4500*3040*2500 |
| 2ZSW1443 | 4300*1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5*2 | 4900 | 16 | 6-8 | 15 | 4500*3040*2700 |
| 3ZSW1443 | 4300*1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5*2 | 5870 | 16 | 6-8 | 15 | 4500*3040*2820 |
| 2ZSW1548 | 4800*1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5*2 | 5836 | 16 | 8-10 | 15 | 4800*3140*2814 |
| 3ZSW1548 | 4800*1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5*2 | 6900 | 16 | 8-10 | 15 | 4799*3140*3014 |
| 2ZSW1848 | 4800*1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5*2 | 6489 | 16 | 8-10 | 15 | 4799*3440*2814 |
| 3ZSW1848 | 4800*1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5*2 | 7750 | 16 | 8-10 | 15 | 4799*3440*3014 |
| 4ZSW1848 | 4800*1800 | 4 | 5-50 | ≤200 | 50-500 | 11*2 | 8300 | 16 | 8-10 | 15 | 4799*3440*3503 |
| 2ZSW1860 | 6000*1800 | 2 | 5-150 | ≤300 | 80-600 | 11*2 | 9950 | 16 | 8-10 | 15 | 6000*3440*3326 |
