| Product name: | Large gear ring | Material: | Steel |
|---|---|---|---|
| Weight: | Max 120 MT single piece | Application: | Rotary kiln,ball mill |
| Maximum module: | 45 by hob | Port: | Qingdao China |
| Condition: | New | Warranty: | 12 months |
| เน้น: | อุปกรณ์วงแหวนโรงงานบอลขนาดใหญ่,อุปกรณ์อัดสวมเหล็กเหล็ก,อุปกรณ์สนับสนุนเหล็กสแตนเลสตามสั่ง |
||
เฟืองวงแหวนขนาดใหญ่ของโรงสีลูกบอล เฟืองเหล็กหล่อทนต่อการสึกหรอ เหล็กอัลลอยด์ รองรับการปรับแต่ง
ข้อกำหนดทางเทคนิค
1) การเตรียมการก่อนการชุบแข็งผิวหน้าคือการอบอ่อน และความแข็งควรอยู่ที่ HB210~250; ตัวบ่งชี้ประสิทธิภาพเชิงกลคือขีดจำกัดความแข็งแรง Rb690MPa, ขีดจำกัดการให้ผลผลิต Rs490MPa, การยืดตัว D511%, การหดตัวของหน้าตัด W25% และค่าความเหนียว Ak30J; ฟันเฟืองถูกชุบแข็งแบบเหนี่ยวนำ และความแข็งคือ HRC50~55; ความลึกของชั้นแข็งที่มีประสิทธิภาพคือ 3~5 มม.
2) ทั้งหมดผ่านการตรวจสอบรอยตำหนิด้วยคลื่นเสียงความถี่สูง และคุณภาพภายในควรเป็นไปตามข้อกำหนดรองที่ระบุไว้ในมาตรฐาน GB7233-87; ฟันเฟืองและรอยต่อการเปลี่ยนผ่านผ่านการตรวจสอบรอยตำหนิด้วยอนุภาคแม่เหล็ก และคุณภาพควรเป็นไปตามข้อกำหนดรองที่ระบุไว้ในมาตรฐาน GB/T9444-88
3) วงแหวนเฟืองขนาดใหญ่ประกอบด้วยวงแหวนเฟืองครึ่งวงสองวงที่เชื่อมต่อกันด้วยสลักเกลียวความแข็งแรงสูงเพื่อสร้างวงแหวนเฟืองแบบบูรณาการ และพื้นผิวข้อต่อต้องอยู่ที่กึ่งกลางของฐานฟัน
4) ลบมุมขอบของโปรไฟล์ฟันและตามความกว้างของฟัน
5) เฟืองวงแหวนขนาดใหญ่ประกอบด้วยเฟืองวงแหวนครึ่งวงสองวงที่เชื่อมต่อกันด้วยสลักเกลียวความแข็งแรงสูงเพื่อสร้างเฟืองวงแหวนเดี่ยว พื้นผิวประกบกันต้องอยู่ที่กึ่งกลางของฐานฟัน
บทนำผลิตภัณฑ์
เฟืองโรงสีลูกบอล หรือที่เรียกว่าวงแหวนเฟืองขนาดใหญ่ มักจะติดตั้งบนฝาครอบท้ายของโรงสีลูกบอล ตามโครงสร้าง เฟืองโรงสีลูกบอลสามารถแบ่งออกเป็นสามประเภท: วงแหวนเฟืองเต็มวง, วงแหวนเฟืองครึ่งวง และวงแหวนเฟืองหนึ่งในสี่วง
พารามิเตอร์ผลิตภัณฑ์
| (1) เหล็กหล่ออัลลอยด์ GS42CrMo4 (มาตรฐานเฉพาะขององค์กร) HB 220-240 | (1) การกลั่นเหล็กหลอมเหลวด้วยกระบวย (การเป่าอาร์กอนและการบำบัดสุญญากาศ R-H) | ⑴ คุณสมบัติทางกลและองค์ประกอบทางเคมีของชิ้นงานหล่อ (มาตรฐานการควบคุมภายใน) |
| ⑵ โครงสร้างครึ่งความยาว แผ่นรูปตัว Y | ⑵ ใช้เทคโนโลยีการแขวนทรายแม่พิมพ์เย็นพิเศษเพื่อให้แน่ใจว่ามีความหนาแน่นของชิ้นงานหล่อและฟัน | ⑵ การตรวจสอบรอยตำหนิด้วยคลื่นเสียงความถี่สูงหลังจากการตัดเฉือนหยาบ |
| (3) ฟันเกลียว | ⑶ การอบอ่อน (เทคโนโลยีเฉพาะ) ช่วยให้มั่นใจได้ถึงความแข็งของพื้นผิวฟัน | ⑶ การตรวจสอบรอยตำหนิด้วยคลื่นเสียงความถี่สูงและการตรวจสอบรอยตำหนิด้วยอนุภาคแม่เหล็กหลังจากการกึ่งสำเร็จรูปและการตกแต่ง |
| ⑷ โครงสร้างการซีลและการจัดตำแหน่งที่เหมาะสม | ⑷ หลังจากทำการกัดหยาบแล้ว ให้คลายเฟือง ซ่อมแซมพื้นผิวข้อต่อ จากนั้นทำการกัดละเอียด | ⑷ การตรวจสอบรอยตำหนิด้วยอนุภาคแม่เหล็กและการตรวจสอบความแข็งของพื้นผิวฟัน |
| (5) การกัดเฟืองความแม่นยำแบบโฮบที่ผลิตขึ้นเอง | ⑸ การตรวจสอบความคลาดเคลื่อนของโปรไฟล์ฟัน | |
| ⑹ การทดสอบการทำงานแบบไม่มีโหลดก่อนส่งมอบเพื่อตรวจสอบความแม่นยำในการประกบกันของเฟืองขนาดใหญ่และขนาดเล็ก |

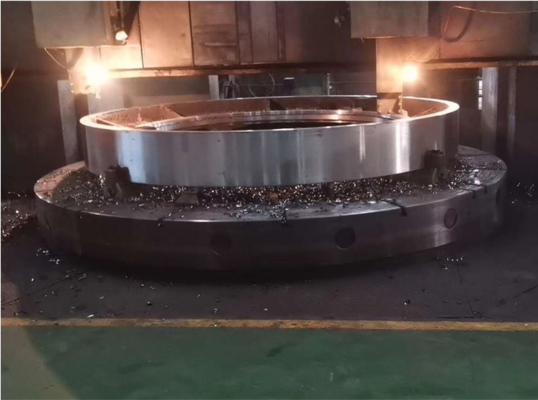

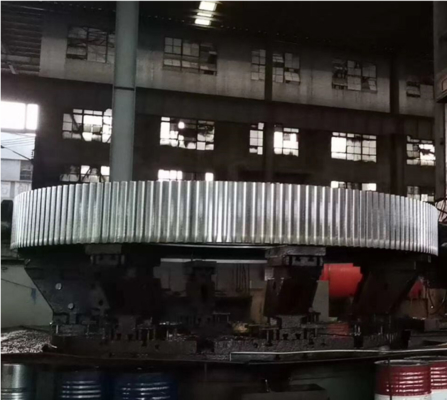

การแสดงผลิตภัณฑ์
