| Conveying Hoisting Machine: | Bucket Elevator | Application: | metallurgy, chemical industry |
|---|---|---|---|
| Usage: | conveye materials in vertical state | Feature: | Efficient stable |
| model: | NE/TH/TGH/HL | Key Word: | Conveying Hoisting Machine |
| Lifting capacity: | 15m3/h | Bucket Volume: | 2.5L |
| Bucket Bucket gap: | 203.2mm | Bucket Bucket speed: | 29.8m/min |

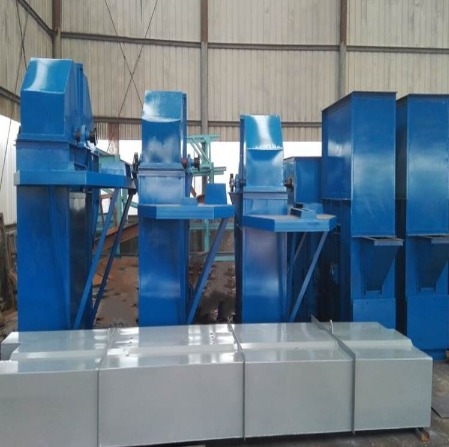

ลิฟต์ถังที่มีปริมาณงานสูงและความสามารถในการยกสูง
ลิฟต์ถังเป็นเครื่องลำเลียงแบบต่อเนื่องที่ใช้ชุดถังที่ยึดติดกับส่วนประกอบการฉุดลากแบบไม่มีที่สิ้นสุดเพื่อขนส่งวัสดุจำนวนมากขึ้นในแนวตั้งหรือเกือบแนวตั้ง
หลักการทำงานของลิฟต์ถัง
ฮอปเปอร์ตักวัสดุจากที่เก็บด้านล่างและยกขึ้นไปด้านบนตามสายพานลำเลียงหรือโซ่ หลังจากวนรอบล้อด้านบนแล้ว จะพลิกคว่ำลงและลิฟต์ถังจะเทวัสดุลงในรางรับ สายพานขับเคลื่อนของลิฟต์ถังแบบขับเคลื่อนด้วยสายพานโดยทั่วไปทำจากยางและติดตั้งบนลูกกลิ้งขับเคลื่อนด้านล่างหรือด้านบนและลูกกลิ้งเปลี่ยนทิศทางด้านบนและด้านล่าง ลิฟต์ถังแบบขับเคลื่อนด้วยโซ่โดยทั่วไปติดตั้งโซ่ส่งกำลังแบบขนานสองเส้น มีเฟืองส่งกำลังหนึ่งคู่ที่ด้านบนหรือด้านล่างและเฟืองเปลี่ยนทิศทางหนึ่งคู่ที่ด้านล่างหรือด้านบน โดยทั่วไปลิฟต์ถังจะติดตั้งตัวเรือนเพื่อป้องกันฝุ่นไม่ให้บินไปรอบๆ ภายในลิฟต์ถัง

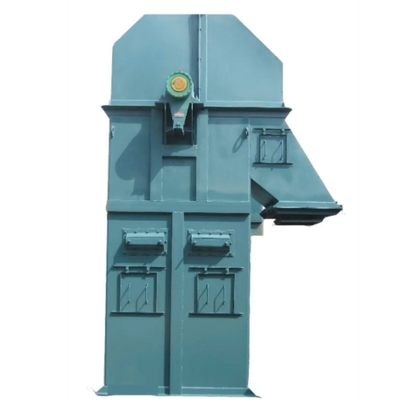

ลิฟต์ถัง
เหมาะสำหรับการยกวัสดุจากที่ต่ำไปยังที่สูง หลังจากป้อนวัสดุที่จัดหาให้ลงในถังผ่านโต๊ะสั่น เครื่องจะทำงานโดยอัตโนมัติและต่อเนื่องเพื่อขนส่งขึ้น
ส่วนประกอบหลักของลิฟต์ถัง
ลิฟต์ถังประกอบด้วยถัง, ชุดขับเคลื่อน, ลูกกลิ้งด้านบนและด้านล่าง (หรือเฟือง), สายพาน (หรือโซ่ฉุด), อุปกรณ์ปรับความตึง และตัวเรือน ฯลฯ
พารามิเตอร์ทางเทคนิคของลิฟต์ถังรุ่น NE
| รุ่น | ความสามารถในการยก | ถัง | น้ำหนักของชิ้นส่วนการทำงาน | ขนาดสูงสุดของวัสดุ | ||||||
| (ม3/ชม.) | ปริมาตร (ลิตร) |
ช่องว่างถัง (มม.) | ความเร็วถัง (ม./นาที) |
เปอร์เซ็นต์ (%) | ||||||
| 10 | 25 | 50 | 75 | 100 | ||||||
| NE15 | 15 | 2.5 | 203.2 | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 52.5 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 260.9 | 700 | 30 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
พารามิเตอร์ทางเทคนิคของลิฟต์ถังรุ่น TH/TGH
| รุ่น | รูปร่างถัง | ความสามารถในการลำเลียง (ม3/ชม.) |
ถัง | โซ่ | เส้นผ่านศูนย์กลางพิทช์เฟือง (มม.) | ความเร็วในการทำงานของถัง (ม./วินาที) |
ขนาดสูงสุดของวัสดุ (มม.) |
|||
| ความกว้าง (มม.) | ปริมาตร (ลิตร) |
ระยะทาง (มม.) |
พิทช์ (มม.) |
ภาระการแตกหัก (KN) |
||||||
| TH315 | zh | 36.6 | 315 | 3.75 | 500 | 50 | ≥320 | φ630 | 1.4 | 35 |
| sh | 58.6 | 6 | ||||||||
| TGH315 | zh | 46 | 3.75 | 400 | ||||||
| sh | 80 | 6 | ||||||||
| TH400 | zh | 57.7 | 400 | 5.9 | 500 | 40 | ||||
| sh | 92.8 | 9.5 | ||||||||
| TGH400 | zh | 80 | 5.9 | 400 | ||||||
| sh | 125 | 9.5 | ||||||||
| TH500 | zh | 73 | 500 | 9.3 | 688 | 86 | ≥480 | φ800 | 1.5 | 50 |
| sh | 118 | 15 | ||||||||
| TGH500 | zh | 100 | 9.3 | 516 | ||||||
| sh | 157 | 15 | ||||||||
| TH630 | zh | 114 | 630 | 14.6 | 688 | 60 | ||||
| sh | 185 | 23.6 | ||||||||
| TGH630 | zh | 152 | 14.6 | 516 | ||||||
| sh | 246 | 23.6 | ||||||||
| TH800 | zh | 146 | 800 | 23.3 | 920 | 92 | ≥570 | φ1000 | 1.4 | 75 |
| sh | 235 | 37.5 | ||||||||
| sh | 365 | 58 | ||||||||
เครื่องจักรยกขนส่ง

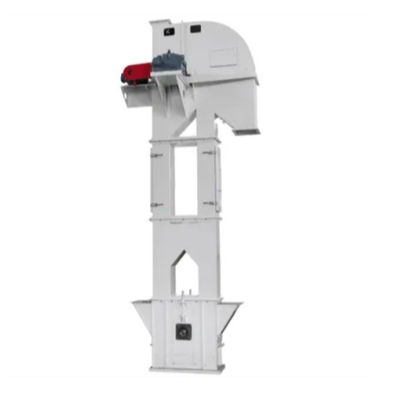

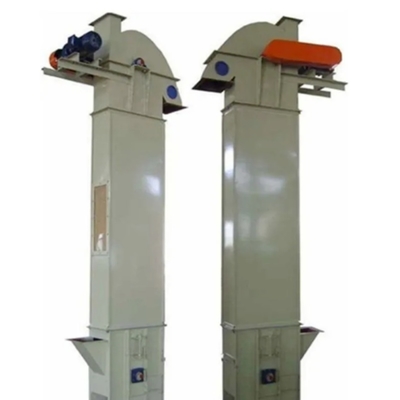

การแสดงผลิตภัณฑ์ของเครื่องจักรยกขนส่ง
เครื่องจักรยกขนส่ง
คำถามและคำตอบ
ถาม: ทำไมเราถึงเชื่อมั่นใน luoyang zhongtai industries co., ltd:
ตอบ: 1. มีประสบการณ์มากกว่า 30 ปี
2. เราเป็นซัพพลายเออร์ชั้นนำระดับมืออาชีพด้านเครื่องจักรทำเหมือง เครื่องจักรก่อสร้าง เครื่องหล่อ และชิ้นส่วนหลอม
3. ผลิตภัณฑ์ทั้งหมดได้รับใบรับรองการจัดการคุณภาพ ISO9901:2000 และใบรับรอง CE, ROHS
ถาม: เวลาในการจัดส่ง?
ตอบ: ระยะเวลาในการจัดส่งชิ้นส่วน 1-2 เดือน เครื่องจักร 2-3 เดือน
ถาม: เงื่อนไขการชำระเงิน?
ตอบ: ยอมรับประเภทการชำระเงิน: T/T, L/C, Western union, เงินสด
เงินมัดจำ 30% เมื่อเซ็นสัญญา ชำระเต็มจำนวนก่อนจัดส่ง
ถาม: การรับประกันคุณภาพ?
ตอบ: ระยะเวลาการรับประกัน: หนึ่งปีสำหรับเครื่องจักรหลัก หากมีสิ่งผิดปกติ เราจะให้คำแนะนำทางเทคนิคและหาแนวทางแก้ไขทันที สำหรับชิ้นส่วนที่สึกหรอ เราจะรับประกันชิ้นส่วนคุณภาพสูงสำหรับการจัดหาในระยะยาว
