รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | หน้าจอสั่นซีรีส์ ZSM | แอปพลิเคชัน: | ถ่านหิน โลหะ การแปรรูปแร่ พลังงานไฟฟ้า |
|---|---|---|---|
| ความจุ (t / h): | 60-100 ตัน/ชม | ขนาดฟีด (มม.): | ≤300MM |
| ความเอียงของพื้นผิวหน้าจอ: | -2~10° | การจัดหมวดหมู่: | อุปกรณ์แต่งแร่ |
| ความถี่ในการสั่นสะเทือน: | 800 | การรับประกัน: | 12 เดือน |
| แสงสูง: | อุปกรณ์คัดกรองแบบสั่นสะเทือนที่มีประสิทธิภาพสูง,อุปกรณ์คัดกรองแบบสั่นสะเทือนความจุขนาดใหญ่,อุปกรณ์หน้าจอแบบสั่นความจุขนาดใหญ่ |
||

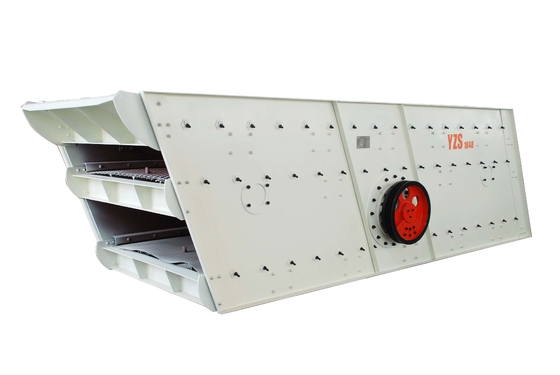

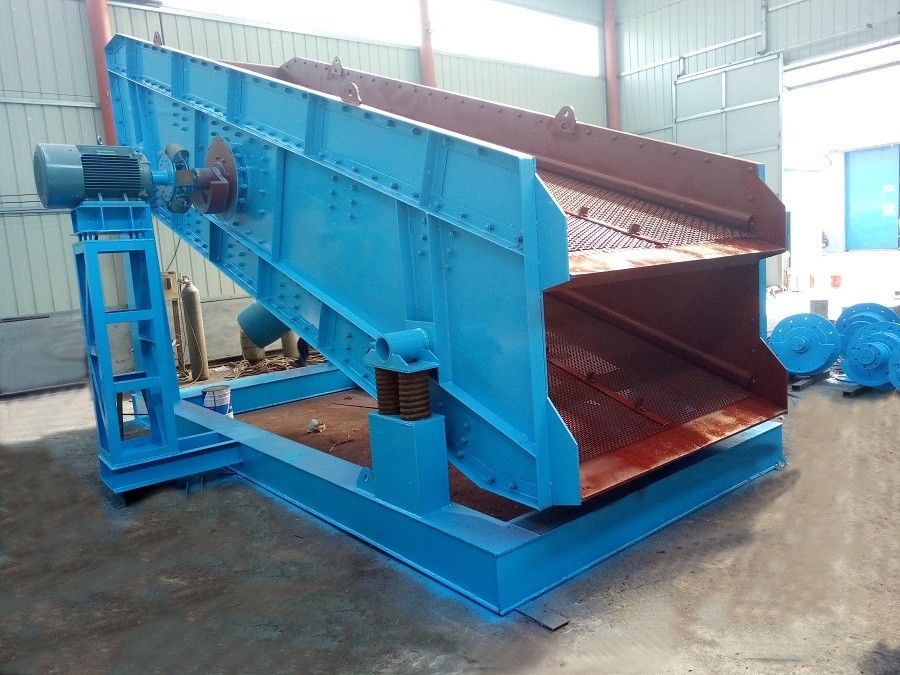

หน้าจอสั่นพร้อมความสามารถในการประมวลผลขนาดใหญ่และประสิทธิภาพการคัดกรองสูง
1. หน้าจอสั่นซีรีส์ ZSMของอุปกรณ์แต่งแร่รายละเอียดสินค้า:
ใช้:
ซีรีส์นี้เหมาะสำหรับถ่านหิน โลหะวิทยา การแปรรูปแร่ พลังงานไฟฟ้า อุตสาหกรรมเบา การผลิตน้ำตาล การแยกน้ำออก การไกล่เกลี่ย การแยกกากแร่ และการจำแนกประเภทของวัสดุแห้งและเปียก โดยมีข้อดีของความสามารถในการแปรรูปขนาดใหญ่และประสิทธิภาพการกรองสูง
2. หน้าจอสั่นซีรีส์ ZSM oสำหรับอุปกรณ์แต่งแร่หลักการทำงาน:
(1) หลักการทำงานของตะแกรง:
ภายใต้การกระทำของแรงกวนวัสดุบนพื้นผิวของหน้าจอสำหรับการเคลื่อนที่แบบเอียงอย่างต่อเนื่องวัสดุจะหลวมเมื่อโยนขึ้นในการชนกันของพื้นผิวตะแกรง เพื่อให้เท่ากับหรือน้อยกว่ารูของตะแกรงที่อนุภาคผ่านตะแกรง เพื่อให้เกิดการคายน้ำ การรองรับหรือการคัดเกรด
(2) หลักการซิงโครไนซ์ตัวเอง:
เครื่องสั่นตะแกรงชนิด B ไม่มีการสัมผัสบังคับ ไม่มีเฟืองระหว่างเพลาทั้งสองเพื่อให้แน่ใจว่าการสั่นสะเทือนของหน้าจอเป็นไปตามเส้นทางตรง แกนทั้งสองจะต้องประสานกันอย่างเคร่งครัดกับการทำงานตรงข้าม ซึ่งสามารถทำได้ตามธรรมชาติในระบบการสั่นสะเทือนของหน้าจอแบบสองแกน
(3) หลักการทำงานของแดมเปอร์:
เครื่องสั่นแบบหน่วงถูกจัดเรียงตามที่แสดง อยู่ในสถานะทำงานและหยุดทำงานบล็อกยางไม่สัมผัสกับรูฐานออกแรงกดบนกล่องสกรีนแบบสมมาตรเพื่อให้อยู่ในตำแหน่งที่มั่นคงเพื่อลดการสั่นสะเทือนและการบิดงอ
เมื่อจังหวะการสั่นพ้องหยุดลง ความกว้างของกล่องสกรีนจะมากกว่าบล็อกยางและช่องว่างของรูฐาน ในเวลานี้การสั่นสะเทือนจำเป็นต้องเอาชนะแรงเสียดทานไดนามิกระหว่างยางและกล่องสกรีนเนื่องจากการหน่วงแบบเสียดทานใช้พลังงานจลน์บางส่วน แอมพลิจูดของเรโซแนนซ์จึงถูกจำกัดไว้ที่สามเท่าของแอมพลิจูดการทำงานปรับแรงหน่วงโดยการปรับสกรู
3. พารามิเตอร์ผลิตภัณฑ์ oสำหรับอุปกรณ์แต่งแร่
ประสิทธิภาพทางเทคนิคของหน้าจอสั่นซีรี่ส์ ZSM:
| ข้อมูลจำเพาะ | หน่วย | แบบอย่าง | |||||||
| zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
|
สเปคกล่องสกรีน |
ว | มม | 1500 | 1750 | 2543 | ||||
| แอล | มม | 5600 | 5600 | 6500 | |||||
| ความจุ | ไทย | ～60 | 50～80 | 70～100 | |||||
| ขนาดให้อาหาร | มม | ～300 | ～300 | ～300 | |||||
| พื้นที่ทำงาน | ตร.ม | 7.5 | 7.5 | 7.5 | |||||
| สกรีนเบอร์ผิว | ชั้น | 1 | 2 | 1 | 2 | 1 | 2 | ||
|
สกรีนพื้นผิว |
ชั้นบน | มม | แผ่นสกรีนสล็อต | แผ่นหน้าจอเจาะรู | แผ่นสกรีนสล็อต | แผ่นหน้าจอเจาะรู | แผ่นสกรีนสล็อต | แผ่นหน้าจอเจาะรู | |
|
ต่ำกว่า ชั้น |
มม | แผ่นสกรีนสล็อต | แผ่นสกรีนสล็อต | แผ่นสกรีนสล็อต | |||||
| ขนาดรู | ชั้นบน | มม | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | |
|
ต่ำกว่า ชั้น |
มม./รอบต่อนาที | 0.25～13 | 0.25～13 | 0.25～13 | |||||
| ความถี่ในการสั่นสะเทือน | 800 | 800 | 800 | ||||||
| แอมพลิจูดสองเท่า | มม | 11 | 10 | 9 | |||||
| มุมดีดออกมวล | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
| ความเอียงของพื้นผิวหน้าจอ | ° | —2～10 | —2～10 | —2～10 | |||||
| เครื่องยนต์ | พิมพ์ | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
| จำนวนความเร็ว | รอบต่อนาที | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
| พลัง | กิโลวัตต์ | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
| มิติ | แอล | มม | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
| ว | มม | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
| ชม | มม | 1707 | 2023 | 1703 | 1703 | 2558 | พ.ศ. 2428 | 2185 | |
| น้ำหนักรวม | กิโลกรัม | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
| โหลดไดนามิกทำงาน (รองรับเดี่ยว) | กิโลกรัม | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
| โหลดไดนามิกสูงสุด (รองรับเดี่ยว) | กิโลกรัม | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 | |
4. คำแนะนำในการสั่งซื้อ:
ต้องระบุชื่อ ลักษณะ รุ่น รูปแบบแผ่นตะแกรง และขนาดรูตะแกรง เมื่อสั่งซื้อเมื่อใช้การซิงโครไนซ์แบบบังคับ สามารถติดตั้งมอเตอร์ได้สองวิธี: ทางซ้ายหรือทางขวา โปรดระบุเมื่อสั่งซื้อ
