รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อ: | หน้าจอสั่นซีรีส์ ZSM | เงื่อนไข: | ใหม่ |
---|---|---|---|
พื้นที่ทำงาน(㎡): | 7.5㎡ | มุมดีดออกมวล(°): | 45° |
ความเอียงของพื้นผิวหน้าจอ(°): | -2~10° | การจัดหมวดหมู่: | อุปกรณ์แต่งแร่ |
ความถี่ในการสั่นสะเทือน: | 800 | การรับประกัน: | 12 เดือน |
แสงสูง: | อุปกรณ์แต่งแร่ประสิทธิภาพสูง,หน้าจอสั่นแร่ประสิทธิภาพสูง,หน้าจอสั่นแร่แต่งแร่ |

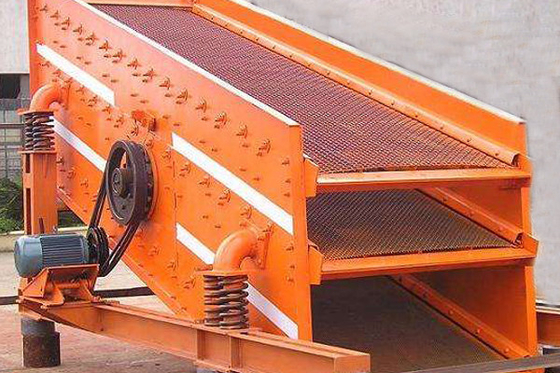

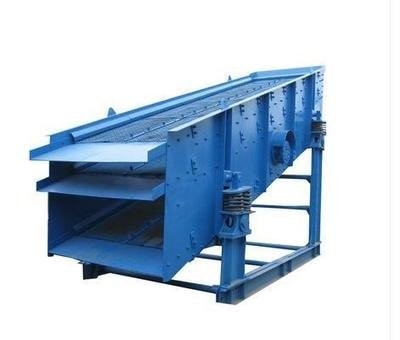

หน้าจอสั่นอุปกรณ์แต่งแร่ที่ใช้ในโลหะวิทยาการแปรรูปแร่
1.หน้าจอสั่นซีรีส์ ZSM oสำหรับอุปกรณ์แต่งแร่หลักการทำงาน:
(1) หลักการทำงานของตะแกรง:
ภายใต้การกระทำของแรงกวนวัสดุบนพื้นผิวของหน้าจอสำหรับการเคลื่อนที่แบบเอียงอย่างต่อเนื่องวัสดุจะหลวมเมื่อโยนขึ้นในการชนกันของพื้นผิวตะแกรง เพื่อให้เท่ากับหรือน้อยกว่ารูของตะแกรงที่อนุภาคผ่านตะแกรง เพื่อให้เกิดการคายน้ำ การรองรับหรือการคัดเกรด
(2) หลักการซิงโครไนซ์ตัวเอง:
เครื่องสั่นตะแกรงชนิด B ไม่มีการสัมผัสบังคับ ไม่มีเฟืองระหว่างเพลาทั้งสองเพื่อให้แน่ใจว่าการสั่นสะเทือนของหน้าจอเป็นไปตามเส้นทางตรง แกนทั้งสองจะต้องประสานกันอย่างเคร่งครัดกับการทำงานตรงข้าม ซึ่งสามารถทำได้ตามธรรมชาติในระบบการสั่นสะเทือนของหน้าจอแบบสองแกน
(3) หลักการทำงานของแดมเปอร์:
เครื่องสั่นแบบหน่วงถูกจัดเรียงตามที่แสดง อยู่ในสถานะทำงานและหยุดทำงานบล็อกยางไม่สัมผัสกับรูฐานออกแรงกดบนกล่องสกรีนแบบสมมาตรเพื่อให้อยู่ในตำแหน่งที่มั่นคงเพื่อลดการสั่นสะเทือนและการบิดงอ
เมื่อจังหวะการสั่นพ้องหยุดลง ความกว้างของกล่องสกรีนจะมากกว่าบล็อกยางและช่องว่างของรูฐาน ในเวลานี้การสั่นสะเทือนจำเป็นต้องเอาชนะแรงเสียดทานไดนามิกระหว่างยางและกล่องสกรีนเนื่องจากการหน่วงแบบเสียดทานใช้พลังงานจลน์บางส่วน แอมพลิจูดของเรโซแนนซ์จึงถูกจำกัดไว้ที่สามเท่าของแอมพลิจูดการทำงานปรับแรงหน่วงโดยการปรับสกรู
2. พารามิเตอร์ผลิตภัณฑ์ oสำหรับอุปกรณ์แต่งแร่
ประสิทธิภาพทางเทคนิคของหน้าจอสั่นซีรี่ส์ ZSM:
ข้อมูลจำเพาะ | หน่วย | แบบอย่าง | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
สเปคกล่องสกรีน |
ว | มม | 1500 | 1750 | 2543 | ||||
แอล | มม | 5600 | 5600 | 6500 | |||||
ความจุ | ไทย | ~60 | 50~80 | 70~100 | |||||
ขนาดให้อาหาร | มม | ~300 | ~300 | ~300 | |||||
พื้นที่ทำงาน | ตร.ม | 7.5 | 7.5 | 7.5 | |||||
สกรีนเบอร์ผิว | ชั้น | 1 | 2 | 1 | 2 | 1 | 2 | ||
สกรีนพื้นผิว |
ชั้นบน | มม | แผ่นสกรีนสล็อต | แผ่นหน้าจอเจาะรู | แผ่นสกรีนสล็อต | แผ่นหน้าจอเจาะรู | แผ่นสกรีนสล็อต | แผ่นหน้าจอเจาะรู | |
ต่ำกว่า ชั้น |
มม | แผ่นสกรีนสล็อต | แผ่นสกรีนสล็อต | แผ่นสกรีนสล็อต | |||||
ขนาดรู | ชั้นบน | มม | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | 0.25,0.5,8,1.6,10,13 | 13,25,50 | |
ต่ำกว่า ชั้น |
มม./รอบต่อนาที | 0.25~13 | 0.25~13 | 0.25~13 | |||||
ความถี่ในการสั่นสะเทือน | 800 | 800 | 800 | ||||||
แอมพลิจูดสองเท่า | มม | 11 | 10 | 9 | |||||
มุมดีดออกมวล | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
ความเอียงของพื้นผิวหน้าจอ | ° | —2~10 | —2~10 | —2~10 | |||||
เครื่องยนต์ | พิมพ์ | Y160L-4 | Y160L-4 | Y160L-4 | Y160M-4 | Y160L-4 | Y180M-4 | Y180M-4 | |
จำนวนความเร็ว | รอบต่อนาที | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
พลัง | กิโลวัตต์ | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
มิติ | แอล | มม | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
ว | มม | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
ชม | มม | 1707 | 2023 | 1703 | 1703 | 2558 | พ.ศ. 2428 | 2185 | |
น้ำหนักรวม | กิโลกรัม | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
โหลดไดนามิกทำงาน (รองรับเดี่ยว) | กิโลกรัม | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
โหลดไดนามิกสูงสุด (รองรับเดี่ยว) | กิโลกรัม | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
บริการหลังการขาย
ลั่วหยาง ZHONGTAI อุตสาหกรรมสามารถให้:
1. อะไหล่วิศวกรรม - การออกแบบและการผลิต
2. โรงหล่อเหล็กและเหล็กปริมาณมาก
3. ความสามารถของร้านค้าเครื่องจักรขนาดใหญ่
4. โปรแกรมการฝึกอบรม
5. โปรแกรมการบำรุงรักษาเชิงป้องกัน
6. บริการบำรุงรักษาเชิงป้องกัน
7. โปรแกรมการบำรุงรักษาที่ครอบคลุม
ผู้ติดต่อ: Mr. David
โทร: 86-18637916126
