รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | เครื่องแยกรางเกลียว | แบบอย่าง: | 5LL-1200 |
|---|---|---|---|
| กำลังการผลิต (ตันต่อชั่วโมง): | 4-6 ตัน/ชม | ขนาดให้อาหาร: | 0.3-0.02 มม |
| มุมขวาง (องศา): | 9 | ความเข้มข้นในการป้อนแร่: | 25-55 % |
| เส้นผ่านศูนย์กลางภายนอก: | 400-1200มม | การจำแนกประเภท: | อุปกรณ์แต่งแร่ |
| แสงสูง: | Spiral Chute Separator 6t/H,Ore Dressing Equipment 6t/H,Simple Structure Spiral Chute Separator |
||

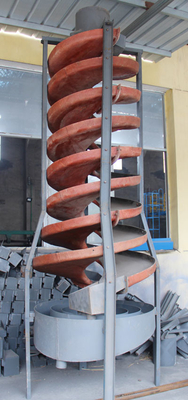

โครงสร้างที่เรียบง่าย Spiral Chute Separator Ore Dressing Equipment
1.หลักการทำงานของรางน้ำเกลียวอุปกรณ์แต่งแร่:
ตัวแบ่งวางอย่างอิสระบนไม้กางเขน (หรือขาตั้ง) ของโต๊ะรองรับเยื่อกระดาษที่สม่ำเสมอจะถูกป้อนอย่างช้า ๆ ไปที่พื้นผิวของร่องเกลียวผ่านรางป้อนที่ติดตั้งที่ส่วนหัวของร่องเกลียวเพื่อแยกออกจากกันปลายหางของร่องเกลียวมีร่องสกัดกั้นผลิตภัณฑ์ประเภทบล็อกวาล์ว ซึ่งแบ่งผลิตภัณฑ์ที่จัดเรียงออกเป็นสาม (หรือสี่) ชนิดตามเกรดตามแนวรัศมีใช้ตำแหน่งของบล็อกตัวควบคุมเพื่อเปลี่ยนความกว้างของการตัดของผลิตภัณฑ์แต่ละชิ้นหัวผลิตภัณฑ์เป็นกระบอกวงแหวนที่มีศูนย์กลางซึ่งรวบรวมและส่งออกการไหลของแร่ยาวที่สกัดกั้นแยกจากกันภาพตัดขวางของรางเกลียวและการเปลี่ยนแปลงความชันของเส้นโค้งเหมาะอย่างยิ่งสำหรับการเลือกวัสดุเม็ดละเอียดอุปกรณ์ผลประโยชน์มีข้อดีคือโครงสร้างเรียบง่าย ไม่มีชิ้นส่วนที่เคลื่อนที่ น้ำหนักเบา ไม่มีเสียงรบกวน การกำหนดค่า ติดตั้ง และบำรุงรักษาสะดวก
2.ลักษณะโครงสร้างของรางเกลียวอุปกรณ์แต่งแร่:
รางเกลียวพลาสติกเสริมใยแก้วประกอบด้วยหกส่วน: ตัวป้อนแร่ ตัวป้อนแร่ ร่องเกลียว ร่องสกัดผลิตภัณฑ์ ถังรวบรวมผลิตภัณฑ์ และตัวยึดร่อง (รวมถึงกากบาทหรือขาตั้ง)ร่องเกลียวที่เชื่อมต่อด้วยแผ่นเกลียวเป็นส่วนประกอบหลักแผ่นเกลียวทำจากพลาสติกเสริมใยแก้ว (พลาสติกเสริมใยแก้ว) และยึดเข้าด้วยกันพื้นผิวที่เลือกของร่องเกลียวมีชั้นป้องกันการสึกหรอสำเร็จรูปอุปกรณ์บำเพ็ญประโยชน์มีข้อดีคือ เบา แข็งแรงทนทานตัวป้อนแร่แบบหลายท่อถูกจัดเรียงไว้เหนือร่องเกลียว และแร่จะถูกแบ่งเท่า ๆ กันและควบคุมได้ง่าย
เยื่อกระดาษที่แบ่งเท่า ๆ กันจะถูกป้อนอย่างช้า ๆ ไปยังพื้นผิวร่องเกลียวโดยการป้อนส้มปลายร่องเกลียวมีร่องดักจับผลิตภัณฑ์ประเภทบล็อกวาล์วเพื่อแบ่งการไหลของแร่ที่คัดแยกออกเป็นผลิตภัณฑ์ต่างๆ ตามเกรดใช้ตำแหน่งบล็อกวาล์วควบคุมเพื่อเปลี่ยนความกว้างของการสกัดกั้นผลิตภัณฑ์แต่ละรายการถังเก็บแร่เป็นกระบอกแกนแหวนซึ่งรวบรวมและส่งออกการไหลของแร่ที่สกัดกั้นตามผลิตภัณฑ์
หน้าตัดของร่องก้นหอยเป็นรูปลูกบาศก์พาราโบลาการเปลี่ยนแปลงความชันของเส้นโค้งเหมาะอย่างยิ่งสำหรับการเลือกใช้วัสดุที่มีเม็ดละเอียดรางน้ำเกลียวมีข้อดีคือโครงสร้างเรียบง่าย ไม่มีชิ้นส่วนที่เคลื่อนที่ ผลิตง่าย น้ำหนักเบา กำหนดค่า ติดตั้ง และบำรุงรักษาได้สะดวก
3. พารามิเตอร์ผลิตภัณฑ์รางเกลียวของอุปกรณ์แต่งแร่
| แบบอย่าง | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| เส้นผ่านศูนย์กลางภายนอก (มม.) | 1200 | 900 | 600 | 400 | |
| ระยะพิทช์ (มม.) | 900 ,720 , 540 | 675 , 540 , 405 | 450 , 360 , 270 | 240 , 180 | |
| อัตราส่วนพิตช์ต่อเส้นผ่านศูนย์กลาง (พิตช์/เส้นผ่านศูนย์กลาง) | 0,75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.75 , 0.6 , 0.45 | 0.6 , 0.45 | |
| มุมขวาง (องศา) | 9° | 9° | 9° | 9° | |
|
กันมากที่สุด จำนวนสกรูยึด |
4 | 4 | 3 | 2 | |
| ขนาดการป้อน (มม.) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
| ความเข้มข้นของแร่ (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
| กำลังการผลิต (ตันต่อชั่วโมง) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| ขนาด | ยาว(มิลลิเมตร) | 1360 | 1060 | 700 | 460 |
| กว้าง(มิลลิเมตร) | 1360 | 1060 | 700 | 460 | |
| อืม) | 5230 | 4000 | 2600 | 1500 | |
| น้ำหนัก (กิโลกรัม) | 600 | 400 | 150 | 50 | |
โครงสร้างที่เรียบง่าย Spiral Chute Separator Ore Dressing Equipment
