รายละเอียดสินค้า:
การชำระเงิน:
|
| สภาพ: | ใหม่ | พิมพ์: | จิ๊กไดอะแฟรมห้องคู่ 300×450 |
|---|---|---|---|
| เหมาะสม: | โรงงานผลิต งานก่อสร้าง พลังงาน & เหมืองแร่ | พื้นที่ห้องหน้าจอ (ตร.ม.): | 0.27 |
| ขนาดการป้อน (มม.): | 12 | ความยาวของจังหวะ (มม.): | 0-26 |
| การจำแนกประเภท: | อุปกรณ์แต่งแร่ | การรับประกัน: | 12 เดือน |
| เน้น: | Washbox อุปกรณ์แต่งแร่,อุปกรณ์แต่งแร่ Wave Jigger,อุปกรณ์แปรรูปแร่ CE |
||

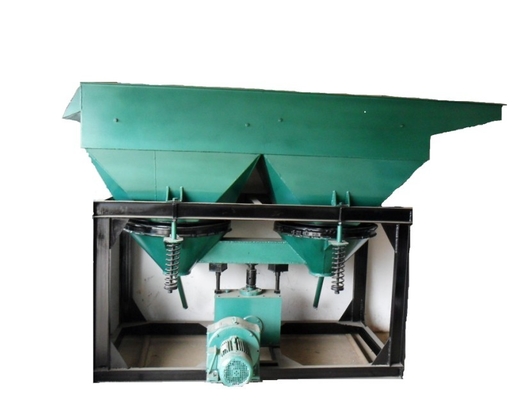

Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
1. อุปกรณ์แต่งแร่จิ๊กพารามิเตอร์ผลิตภัณฑ์
(1) ภาพรวมของจิ๊กไดอะแฟรมถังคู่
จิ๊กไดอะแฟรมถังคู่แบ่งออกเป็นพื้นผิวจิ๊กซ้ายและขวาสองประเภทจิ๊กนี้เป็นตะแกรงคงที่เหมาะสำหรับการแยกแร่โลหะ เช่น ทังสเตน แร่ทองคำ แร่ดีบุก ฯลฯ สามารถใช้สำหรับการเลือกวัสดุละเอียด นอกจากนี้ยังสามารถใช้สำหรับการเลือกวัสดุหยาบ ขนาดอนุภาคป้อนแร่สูงสุดของ 6-8 มม. แต่ในแต่ละกรณีของการแยกตัววาง ขนาดอนุภาคสูงสุด 12 มม.
(2) โครงสร้างและคำแนะนำการใช้งานของจิ๊กไดอะแฟรมถังคู่
โครงสร้างจิ๊กไดอะแฟรมถังคู่ LTS300×450 ประกอบด้วย: ลำตัว, อุปกรณ์ส่ง, ตัวแยกน้ำ, ไดอะแฟรมและสลักและส่วนหลักอื่น ๆ ตัวถังมีถังสองขนาด แต่ละถังไดอะแฟรมแบ่งออกเป็นพื้นที่จิ๊กและพื้นที่ไดอะแฟรมกับด้านล่าง พาร์ทิชันกระบวนการจิ๊กกิ้งขึ้นอยู่กับไดอะแฟรมยางสำหรับการเคลื่อนที่ขึ้นและลงซึ่งเกิดจากตัวกลาง (น้ำ) เพื่อดำเนินการมอเตอร์ขับเคลื่อนล้อหนังขนาดใหญ่ผ่านสายพานสามเหลี่ยมเพื่อหมุน เพื่อให้ก้านสูบบนเพลานอกรีตเลื่อนขึ้นและลง และแขนโยกที่เชื่อมต่อกับก้านสูบก็เลื่อนขึ้นและลงเช่นกัน และมีก้านสูบสองอันอยู่บน แขนโยกที่เชื่อมต่อกับไดอะแฟรมยาง เพื่อให้ไดอะแฟรมขยับขึ้นและลงแบบลูกสูบ จิ๊กกิ้งSaw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
ตามขนาดเกรนของแร่ที่ผ่านการบำบัดแล้ว จังหวะของก้านสูบสามารถเปลี่ยนแปลงได้ และสามารถเลือกจังหวะที่แตกต่างกันได้เพื่อให้ได้ผลการจับยึดที่ดีที่สุดวิธีการเปลี่ยนเวลาเจาะ คือ เปลี่ยนล้อสายพานหนังเส้นเล็กสามารถเจาะเวลาได้สองแบบ: 322 ครั้ง/นาที;420 ครั้งต่อนาทีวิธีการเลือกจังหวะคือการคลายชุดสกรูและน็อต ดึงหมุดระบุตำแหน่งออก และหมุนตำแหน่งสัมพัทธ์ระหว่างปลอกปรับเยื้องศูนย์กลางและเพลาเยื้องศูนย์มี 11 จังหวะที่แตกต่างกัน (0-25.3 มม.)
เนื่องจากการเพิ่มตะแกรงด้านบนของตะแกรงการทำงาน จิ๊กจึงสามารถใช้จับวัสดุที่มีขนาดอนุภาคไม่เท่ากันได้(หมายเหตุ: ไม่สามารถจัดหาหน้าจอนี้ตามความต้องการในการสั่งซื้อ) แร่ดิบที่เลือกจะถูกส่งเข้าไปในห้องจับยึด เนื่องจากการกวนของไดอะแฟรม อนุภาคแร่ในตัวกลางจะถูกแบ่งชั้นตามความถ่วงจำเพาะอนุภาคแร่ละเอียดและหนักผ่านช่องว่างและตะแกรงของอนุภาคเตียงเทียมซึ่งตั้งอยู่ในที่เก็บถังจิ๊ก อนุภาคแร่หยาบและเบา (แร่ธาตุ) บนไหลปานกลางจนถึงปลายปากระบายเนื่องจากตำแหน่งของ ห้องจิ๊กหลังต่ำกว่าห้องจิ๊กเดิม 50 มม. ดังนั้นอนุภาคแร่เบาจึงล้นผ่านแผ่นส่วนท้ายของห้องจิ๊กเดิมและเข้าสู่ห้องจิ๊กหลัง และทำการจิ๊กอีกครั้งความสูงของตำแหน่งแผ่นหางสามารถปรับได้ตามความต้องการเพื่อควบคุมขนาดการปล่อยแร่ความเข้มข้นในถังเก็บและระบายออกจากท่อระบายออกเป็นระยะ
Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
2. ข้อมูลทางเทคนิคหลักของจิ๊กไดอะแฟรมถังคู่อุปกรณ์แต่งแร่ :
ข้อมูลจำเพาะของผลิตภัณฑ์และพารามิเตอร์ทางเทคนิค:
| รุ่น SPEC | ห้องจิ๊ก |
พื้นที่ห้องสกรีน (ตร.ม.) |
ขนาดการป้อน (มม.) | กำลังการผลิต(ตัน/ชั่วโมง) | ความยาวของจังหวะ(มม.) |
ครั้งของโรคหลอดเลือดสมอง (ครั้ง/นาที) |
การเติมน้ำ(t/h) |
(กก./ซม.²) |
เครื่องยนต์ | น้ำหนัก (กิโลกรัม) | |
| พิมพ์ | กำลังไฟ (กิโลวัตต์) | ||||||||||
|
100×150 จิ๊กไดอะแฟรม |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
|
300×450 จิ๊กไดอะแฟรมห้องคู่ |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
|
1,000×1,000 จิ๊กรูปกรวยเลื่อนลง |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
|
370×360 จิ๊กไดอะแฟรมทรงกรวยเคลื่อนที่ลง |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| จิ๊กไดอะแฟรมเคลื่อนไหวด้านข้างหนังรูปสี่เหลี่ยมคางหมู | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2543 |
| 670×920จิ๊ก | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
Saw Tooth Wave Jigger Ore Dressing Equipment Ore Separating Washbox
ขึ้นอยู่กับความสามารถในการวิจัยทางวิทยาศาสตร์ที่แข็งแกร่งของ บริษัท ของเราและความสามารถในการผลิตและการขายโดยอาศัยเทคโนโลยีการผลิตขั้นสูงและเป็นผู้ใหญ่ในพื้นที่คลัสเตอร์อุตสาหกรรมเครื่องจักรเหมืองแร่ลั่วหยางเราได้ร่วมมือกับองค์กรที่มีชื่อเสียงทั้งในและต่างประเทศเพื่อให้บริการด้านเทคนิคและชุดที่สมบูรณ์ของ อุปกรณ์สำหรับโครงการสำคัญในเหมืองแร่แห่งชาติ, โลหะวิทยา, วัสดุก่อสร้าง, การยก, พลังงานไฟฟ้า, โลหะที่ไม่มีแร่เหล็ก, การปกป้องสิ่งแวดล้อม, อุตสาหกรรมเคมี, ปิโตรเลียมและอุตสาหกรรมอื่นๆอะไหล่สำรอง.อาศัยเทคโนโลยีที่เป็นนวัตกรรมใหม่ ผลิตภัณฑ์ใหม่ และบริการหลังการขายที่สมบูรณ์แบบ บริษัทได้รับความไว้วางใจและการสนับสนุนจากลูกค้าในประเทศและต่างประเทศมากขึ้นเรื่อยๆ
