อุปกรณ์การแต่งแร่การกู้คืนสูงในห้องปฏิบัติการการขุด Jig Washbox 420/นาที

อุปกรณ์การแต่งแร่การกู้คืนสูงในห้องปฏิบัติการการขุด Jig Machine Washbox

1.อุปกรณ์แต่งแร่  ข้อมูลจำเพาะจิ๊กคลื่นฟันเลื่อยและพารามิเตอร์โดยละเอียดมีดังนี้:

จิ๊กคลื่นฟันเลื่อยเป็นหนึ่งในอุปกรณ์หลักในการเสริมแรงโน้มถ่วงเนื่องจากความสามารถในการประมวลผลขนาดใหญ่ ช่วงขนาดการแยกที่กว้าง การกู้คืนสูง ผลดี จึงใช้กันอย่างแพร่หลายในการแยกทรายทอง ดีบุก ทังสเตน ตะกั่ว สังกะสี พลวง แมงกานีส เพชร แร่เหล็ก และอโลหะอื่นๆ เหมืองโลหะและเรือขุดทองjT4-2, JT1.5-2 ชนิดฟันเลื่อยจิ๊กอนุภาคขนาดใหญ่ของผลิตภัณฑ์ประเภทนี้ ขนาดอนุภาคสูงสุดของการป้อนแร่สามารถเข้าถึง 30 มม. โดยใช้หน้าจอบนหน้าจอเพื่อปล่อยแร่นำไปใช้ประโยชน์กับแร่แบไรต์ แร่แมงกานีส แร่เหล็กและอื่นๆมีข้อได้เปรียบของแร่หลากหลายขนาดและลดปริมาณน้ำใต้ตะแกรงลงอย่างมาก

จิ๊กแบบดั้งเดิมส่วนใหญ่ขับเคลื่อนโดยความเยื้องศูนย์ของเส้นรอบวง และเส้นโค้งการเต้นของจิ๊กส่วนใหญ่จะเป็นแบบไซน์เนื่องจากความเร็วของน้ำที่เพิ่มขึ้นและลดลงและเวลาในการดำเนินการที่เกิดจากการเคลื่อนไหวของไดอะแฟรมนั้นเหมือนกันโดยทั่วไป จึงไม่เอื้อต่อการคลายตัวของชั้นจิ๊กเบดและการแบ่งชั้นของอนุภาคแร่ตามความถ่วงจำเพาะ ดังนั้นจึงส่งผลต่ออัตราส่วนการแยกตัวและอัตราการฟื้นตัวของ อุปกรณ์.

Zigzag wave jig เป็นอุปกรณ์แยกแรงโน้มถ่วงแบบประหยัดพลังงานที่พัฒนาและปรับปรุงบนพื้นฐานของ jig แบบดั้งเดิมตามกฎการแบ่งชั้นทางทฤษฎีของ jig bed layerเส้นโค้งการเต้นเป็นจังหวะแบบ jig gin เป็นแบบซิกแซก ซึ่งทำให้การไหลที่เพิ่มขึ้นเร็วกว่าการไหลที่ลดลง: เวลาที่เพิ่มขึ้นนั้นสั้นและเวลาที่ลดลงนั้นยาวนานมันเอาชนะข้อบกพร่องของคลื่นไซน์และจิ๊กเส้นโค้งที่เต้นเป็นจังหวะในการไหลของน้ำที่เพิ่มขึ้นและลดลงและเวลาการกระทำเดียวกัน ช่วยเพิ่มการคลายตัวของเตียง บรรเทาผลกระทบจากการสูดดม ทำให้อนุภาคแร่หนักในแร่ธาตุตกลงอย่างสมบูรณ์ และปรับปรุงอย่างมาก ความจุอัตราส่วนการแยกและอัตราการกู้คืนของอุปกรณ์เมื่อเทียบกับจิ๊กซายน์ , Sn 3.01%, W 5.5%, Pb 1.63%, Zn 2.04%;ปริมาณการใช้น้ำลดลง 30%-40% พื้นที่พื้นลดลง 1/3 และสามารถปรับจังหวะได้ เนื่องจากใช้มอเตอร์ปรับแม่เหล็กไฟฟ้าเพื่อลากจังหวะจึงสามารถปรับแบบไม่มีขั้นตอนได้ประสิทธิภาพของมันถึงระดับสูงในประเทศและเป็นหนึ่งในอุปกรณ์แยกแรงโน้มถ่วงที่ประหยัดพลังงานในอุดมคติในปัจจุบัน

2.อุปกรณ์แต่งแร่จิ๊กพารามิเตอร์ผลิตภัณฑ์

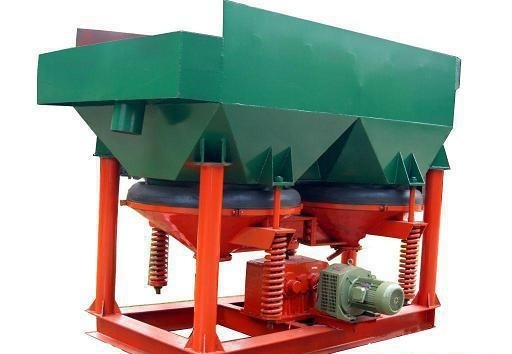

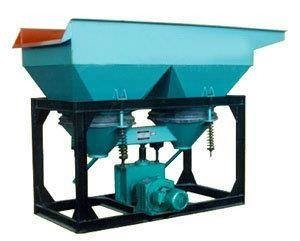

(1) ภาพรวมของจิ๊กไดอะแฟรมถังคู่

จิ๊กไดอะแฟรมถังคู่แบ่งออกเป็นพื้นผิวจิ๊กซ้ายและขวาสองประเภทจิ๊กนี้เป็นตะแกรงคงที่เหมาะสำหรับการแยกแร่โลหะ เช่น ทังสเตน แร่ทองคำ แร่ดีบุก ฯลฯ สามารถใช้สำหรับการเลือกวัสดุละเอียด นอกจากนี้ยังสามารถใช้สำหรับการเลือกวัสดุหยาบ ขนาดอนุภาคป้อนแร่สูงสุดของ 6-8 มม. แต่ในแต่ละกรณีของการแยกตัววาง ขนาดอนุภาคสูงสุด 12 มม.

(2) โครงสร้างและคำแนะนำการใช้งานของจิ๊กไดอะแฟรมถังคู่

โครงสร้างจิ๊กไดอะแฟรมถังคู่ LTS300×450 ประกอบด้วย: ลำตัว, อุปกรณ์ส่ง, ตัวแยกน้ำ, ไดอะแฟรมและสลักและส่วนหลักอื่น ๆ ตัวถังมีถังสองขนาด แต่ละถังไดอะแฟรมแบ่งออกเป็นพื้นที่จิ๊กและพื้นที่ไดอะแฟรมกับด้านล่าง พาร์ทิชันกระบวนการจิ๊กกิ้งขึ้นอยู่กับไดอะแฟรมยางสำหรับการเคลื่อนที่ขึ้นและลงซึ่งเกิดจากตัวกลาง (น้ำ) เพื่อดำเนินการมอเตอร์ขับเคลื่อนล้อหนังขนาดใหญ่ผ่านสายพานสามเหลี่ยมเพื่อหมุน เพื่อให้ก้านสูบบนเพลานอกรีตเลื่อนขึ้นและลง และแขนโยกที่เชื่อมต่อกับก้านสูบก็เลื่อนขึ้นและลงเช่นกัน และมีก้านสูบสองอันอยู่บน แขนโยกที่เชื่อมต่อกับไดอะแฟรมยาง เพื่อให้ไดอะแฟรมขยับขึ้นและลงแบบลูกสูบ จิ๊กกิ้ง

ตามขนาดเกรนของแร่ที่ผ่านการบำบัดแล้ว จังหวะของก้านสูบสามารถเปลี่ยนแปลงได้ และสามารถเลือกจังหวะที่แตกต่างกันได้เพื่อให้ได้ผลการจับยึดที่ดีที่สุดวิธีการเปลี่ยนเวลาเจาะ คือ เปลี่ยนล้อสายพานหนังเส้นเล็กสามารถเจาะเวลาได้สองแบบ: 322 ครั้ง/นาที;420 ครั้งต่อนาทีวิธีการเลือกจังหวะคือการคลายชุดสกรูและน็อต ดึงหมุดระบุตำแหน่งออก และหมุนตำแหน่งสัมพัทธ์ระหว่างปลอกปรับเยื้องศูนย์กลางและเพลาเยื้องศูนย์มี 11 จังหวะที่แตกต่างกัน (0-25.3 มม.)

เนื่องจากการเพิ่มตะแกรงด้านบนของตะแกรงการทำงาน จิ๊กจึงสามารถใช้จับวัสดุที่มีขนาดอนุภาคไม่เท่ากันได้(หมายเหตุ: ไม่สามารถจัดหาหน้าจอนี้ตามความต้องการในการสั่งซื้อ) แร่ดิบที่เลือกจะถูกส่งเข้าไปในห้องจับยึด เนื่องจากการกวนของไดอะแฟรม อนุภาคแร่ในตัวกลางจะถูกแบ่งชั้นตามความถ่วงจำเพาะอนุภาคแร่ละเอียดและหนักผ่านช่องว่างและตะแกรงของอนุภาคเตียงเทียมซึ่งตั้งอยู่ในที่เก็บถังจิ๊ก อนุภาคแร่หยาบและเบา (แร่ธาตุ) บนไหลปานกลางจนถึงปลายปากระบายเนื่องจากตำแหน่งของ ห้องจิ๊กหลังต่ำกว่าห้องจิ๊กเดิม 50 มม. ดังนั้นอนุภาคแร่เบาจึงล้นผ่านแผ่นส่วนท้ายของห้องจิ๊กเดิมและเข้าสู่ห้องจิ๊กหลัง และทำการจิ๊กอีกครั้งความสูงของตำแหน่งแผ่นหางสามารถปรับได้ตามความต้องการเพื่อควบคุมขนาดการปล่อยแร่ความเข้มข้นในถังเก็บและระบายออกจากท่อระบายออกเป็นระยะ

3. ข้อมูลทางเทคนิคหลักของจิ๊กไดอะแฟรมถังคู่อุปกรณ์แต่งแร่ :

ข้อมูลจำเพาะของผลิตภัณฑ์และพารามิเตอร์ทางเทคนิค:
