รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | กว้านจม | พิมพ์: | JZ-10/800 |
|---|---|---|---|
| โครงสร้าง: | ระบบสายพานลำเลียง | ยี่ห้อ: | ZTIC |
| ความจุเชือก: | 800ม | การจำแนกประเภท: | เครื่องยกสายพาน |
| การรับประกัน: | 12 เดือน | สี: | กำหนดเอง |
| แสงสูง: | กว้านจม ถอดประกอบง่าย จัดการง่าย กว้านจม ระบบสายพานลำเลียง กว้านจม,Easy Handling Sinking Winch,Conveyor System Sinking Winch |
||

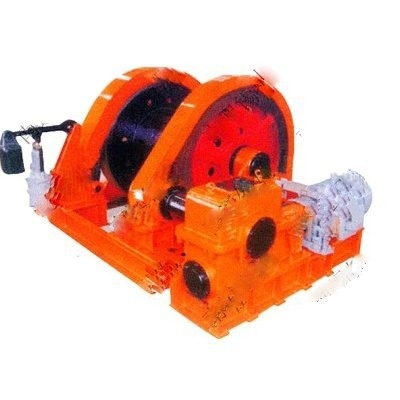

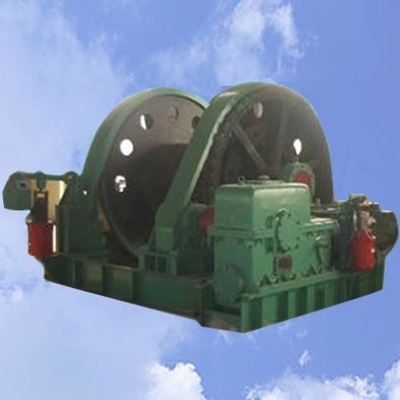

กว้านจมพร้อมการถอดประกอบและการจัดการเครื่องรอกแบบสายพานลำเลียงที่ง่ายดาย
1.คเครื่องยกเครื่องจมกว้านพารามิเตอร์:
| แบบอย่าง |
แรงดึงสูงสุดคงที่ของลวดสลิง (เคเอ็น) |
ความจุเชือก(ม.) |
ความเร็วลวดสลิง (ม. / นาที) | เส้นผ่านศูนย์กลางลวดสลิง (มม.) | เครื่องยนต์ | ขนาด (L*W*H)(มม.) |
น้ำหนัก (กิโลกรัม) |
||
| เร็ว | ช้า | กำลังไฟ (กิโลวัตต์) |
แรงดันไฟฟ้า (วี) |
||||||
| JZ-5/400 | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
| JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
| JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
| JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
| JZ-16/1000 | 160 | 1,000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
| JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
| JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
2. ภาพรวมโครงสร้างของกว้านจมคเครื่องยกเครื่อง
โครงสร้างของเครื่องกว้านชุดนี้เป็นแบบม้วนซึ่งส่วนใหญ่ประกอบด้วยอุปกรณ์แกนหมุน ตัวลด ข้อต่อแบบยืดหยุ่นกับล้อเบรค เบรคทำงาน เบรคนิรภัย เฟรม มอเตอร์ และชิ้นส่วนอื่น ๆ
(1) อุปกรณ์แกนหมุน
อุปกรณ์สปินเดิลประกอบด้วย: แกนหมุน, เกียร์, ดรัม, ล้อเบรก, ตลับลูกปืนและตลับลูกปืน ฯลฯ ดรัมเชื่อมต่อกับเฟืองและล้อเบรกด้วยปลอกทองแดงและสลักเกลียว และเฟืองเชื่อมต่อกับเพลาหลักด้วยกุญแจ ดังนั้นเพลาหลักจะหมุนไปพร้อมกับดรัมเท่านั้นและไม่มีการถ่ายเทแรงบิดทิศทางทางออกของลวดสลิงขึ้น
(2) ตัวลด
ตัวลดคือการใช้ตัวลดความเร็วของเฟืองตัวหนอนทรงกลมบวกกับตัวเปลี่ยนเกียร์เปลี่ยนตำแหน่งเร็วและช้าของคันเกียร์ซึ่งสามารถเปลี่ยนความเร็วและช้าได้สองระดับเครื่องกว้านขนาด 10 ตันแบบสองกระบอกมีชุดของระบบเฟืองท้าย, ที่จับเฟืองท้ายอยู่ในตำแหน่งตรง, ความเร็วของเฟืองสองตัวของเพลาส่งออกของตัวลดจะเท่ากันถ้าที่จับเฟืองท้ายอยู่ในตำแหน่งเฟืองท้าย เฟืองทั้งสองสามารถสร้างการหมุนสัมพัทธ์ได้ นั่นคือ กลไกเฟืองท้าย
(3) เบรกทำงาน
เบรกทำงานโดยใช้เบรกแบบกระเบื้อง สตาร์ทมอเตอร์ แอคชูเอเตอร์ไฮดรอลิกไฟฟ้าเพื่อคลายเบรก หยุดมอเตอร์เป็นเบรกแรงสปริง
(4) เบรกนิรภัย
เบรกเต็มสำหรับประเภทกระเบื้องลอย โดยน้ำหนักของค้อนลงสำหรับการเบรก เบรกหลวมแอคชูเอเตอร์ไฟฟ้าไฮดรอลิก
3. การหล่อลื่นกว้านพับของกว้านที่กำลังจมคเครื่องยกเครื่อง
(1) ตัวลดจะต้องหล่อลื่นด้วยน้ำมันเกียร์ฤดูหนาว HL-20 หรือน้ำมันกระบอกสูบอิ่มตัว HG-24 และพื้นผิวน้ำมันของมันจะต้องแน่ใจว่าตัวหนอนแช่อยู่ในน้ำมันอย่างเต็มที่ตัวลดจะใช้ปีละครั้งเพื่อเปลี่ยนน้ำมัน
(2) ควรเปลี่ยนแบริ่งของแกนหมุนและแบริ่งของปลายเพลาขาออกของตัวลดเป็นประจำหรือเสริมด้วยจาระบีที่มีส่วนผสมของแคลเซียมเบอร์ 4 และควรเปลี่ยนน้ำมันทุกๆ สองปี
(3) ควรเติมน้ำมันหล่อลื่นลงในเกียร์เปิดก่อนสตาร์ทแต่ละครั้ง
(4) ควรหล่อลื่นชิ้นส่วนที่เหลือที่ต้องหล่อลื่นก่อนการสตาร์ทแต่ละครั้ง โดยเฉพาะอย่างยิ่งแหวนกันรุนระหว่างเฟืองทั้งสองบนเพลาขาออกของตัวลดและปลอกเพลาของเฟืองที่เคลื่อนที่ได้
