รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | กว้านจม | แบบอย่าง: | JZ-10/600 |
|---|---|---|---|
| ความจุเชือก(ม.): | 600 | โครงสร้าง: | ระบบสายพานลำเลียง |
| ยี่ห้อ: | ZTIC | กำลังมอเตอร์: | 22 กิโลวัตต์ |
| แรงดันมอเตอร์: | 380V | การรับประกัน: | 12 เดือน |
| แสงสูง: | ยกกว้านจม,กว้านยกรูปแบบโหลดขนาดใหญ่,กว้านยก 22 กิโลวัตต์ |
||

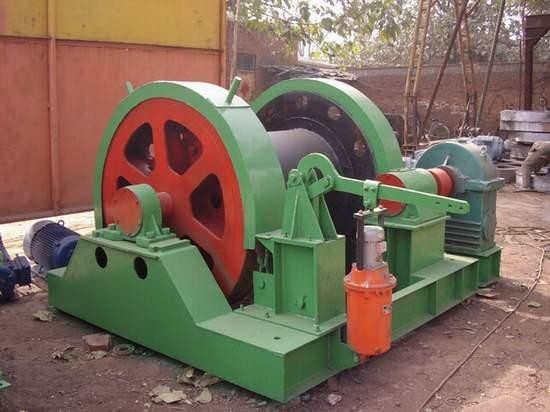

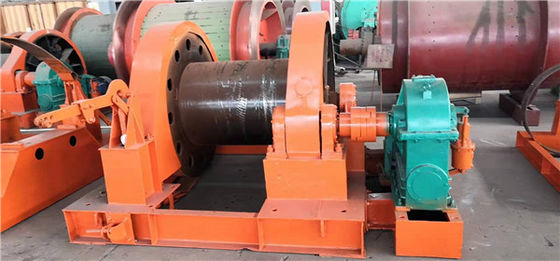

เครื่องกว้านลำเลียงยกกว้านจมพร้อมรูปแบบโหลดขนาดใหญ่
1. คเครื่องยกเครื่องจมกว้านพารามิเตอร์:
| แบบอย่าง |
แรงดึงสูงสุดคงที่ของลวดสลิง (เคเอ็น) |
ความจุเชือก(ม.) |
ความเร็วลวดสลิง (ม. / นาที) | เส้นผ่านศูนย์กลางลวดสลิง (มม.) | เครื่องยนต์ | ขนาด (L*W*H)(มม.) |
น้ำหนัก (กิโลกรัม) |
||
| เร็ว | ช้า | กำลังไฟ (กิโลวัตต์) |
แรงดันไฟฟ้า (วี) |
||||||
| JZ-5/400 | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
| JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
| JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
| JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
| JZ-16/1000 | 160 | 1,000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
| JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
| JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
2. ภาพรวมโครงสร้างของกว้านจมคเครื่องยกเครื่อง
โครงสร้างของเครื่องกว้านชุดนี้เป็นแบบม้วนซึ่งส่วนใหญ่ประกอบด้วยอุปกรณ์แกนหมุน ตัวลด ข้อต่อแบบยืดหยุ่นกับล้อเบรค เบรคทำงาน เบรคนิรภัย เฟรม มอเตอร์ และชิ้นส่วนอื่น ๆ
(1) อุปกรณ์แกนหมุน
อุปกรณ์สปินเดิลประกอบด้วย: แกนหมุน, เกียร์, ดรัม, ล้อเบรก, ตลับลูกปืนและตลับลูกปืน ฯลฯ ดรัมเชื่อมต่อกับเฟืองและล้อเบรกด้วยปลอกทองแดงและสลักเกลียว และเฟืองเชื่อมต่อกับเพลาหลักด้วยกุญแจ ดังนั้นเพลาหลักจะหมุนไปพร้อมกับดรัมเท่านั้นและไม่มีการถ่ายเทแรงบิดทิศทางทางออกของลวดสลิงขึ้น
(2) ตัวลด
ตัวลดคือการใช้ตัวลดความเร็วของเฟืองตัวหนอนทรงกลมบวกกับตัวเปลี่ยนเกียร์เปลี่ยนตำแหน่งเร็วและช้าของคันเกียร์ซึ่งสามารถเปลี่ยนความเร็วและช้าได้สองระดับเครื่องกว้านขนาด 10 ตันแบบสองกระบอกมีชุดของระบบเฟืองท้าย, ที่จับเฟืองท้ายอยู่ในตำแหน่งตรง, ความเร็วของเฟืองสองตัวของเพลาส่งออกของตัวลดจะเท่ากันถ้ามือจับเฟืองท้ายอยู่ในตำแหน่งเฟืองท้าย เฟืองทั้งสองสามารถสร้างการหมุนสัมพัทธ์ได้ นั่นคือ กลไกเฟืองท้าย
(3) เบรกทำงาน
เบรกทำงานโดยใช้เบรกแบบกระเบื้อง สตาร์ทมอเตอร์ แอคชูเอเตอร์ไฮดรอลิกไฟฟ้าเพื่อคลายเบรก หยุดมอเตอร์เป็นเบรกแรงสปริง
(4) เบรกนิรภัย
เบรกเต็มสำหรับประเภทกระเบื้องลอย โดยน้ำหนักของค้อนลงสำหรับการเบรก เบรกหลวมแอคชูเอเตอร์ไฟฟ้าไฮดรอลิก
3.คเครื่องยกเครื่องการใช้กว้านจม:
เครื่องกว้านเจาะซีรีส์ JZ ส่วนใหญ่ใช้ในเหมืองถ่านหิน เหมืองโลหะ และเพลาขุดเพลาที่ไม่ใช่โลหะ ปั๊มน้ำ ท่อน้ำ ท่ออัดฉีด ท่ออากาศ และอุปกรณ์ขับเคลื่อนอื่น ๆ และเชือกเสถียรภาพแรงดึงเครื่องกว้านส่วนใหญ่ใช้เพื่อแทนที่เชือกหางที่เชื่อมต่อระหว่างกรงทั้งสองของรอกและเพื่อเปลี่ยนเชือกแบนที่ดีที่สุด นอกจากนี้ยังสามารถใช้เป็นเครื่องกว้านเพลาได้ ประสิทธิภาพของมันเหมือนกับเพลา
4. ชุดผลิตภัณฑ์ของกว้านที่กำลังจมคเครื่องยกเครื่อง:
(1) กว้านจม JKZ กระบอกเดียว
(2) กว้านจม 2JKZ ลำกล้องคู่
