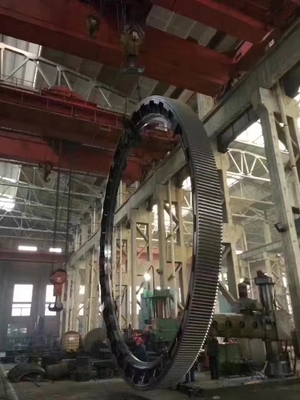

Big Kiln Girth Gear Ring Mill Girth Gear และ Mill Pinion Gear การทำงานที่ราบรื่น

Big Kiln Girth Gear Ring Mill Girth Gear และ Mill Pinion Gear

1. ข้อกำหนดทางเทคนิคของวงแหวนเกียร์ขนาดใหญ่สำหรับเฟืองเส้นรอบวง

(1) การปรับสภาพพื้นผิวก่อนดับเป็นปกติและความแข็งควรเป็น HB210 ~ 250คุณสมบัติทางกลคือขีดจำกัดความแข็งแรง Rb690MPa, ขีดจำกัดผลผลิต Rs490MPa, การยืดตัว d511%, พื้นที่ลดลง w25%, ค่าความทนทานต่อแรงกระแทก Ak30Jการชุบแข็งแบบเหนี่ยวนำฟัน ความแข็งของ HRC50~55;ความลึกของการชุบแข็งที่มีประสิทธิภาพ 3~5mm.

(2) การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองที่กำหนดไว้ในมาตรฐาน GB7233-87การตรวจสอบอนุภาคแม่เหล็กของเฟืองและฟันเฟืองคุณภาพควรเป็นไปตามข้อกำหนดมาตรฐาน GB/T9444-88

(3) มุมมนที่ไม่ได้หล่อ R5~R10

(4) การลบมุมของปลายทั้งสองด้านและขอบตามความกว้างของฟันวงแหวนเฟืองขนาดใหญ่โดยวงแหวนเฟืองครึ่งสองอันเชื่อมต่อกับสลักเกลียวที่มีความแข็งแรงสูงเป็นวงแหวนเฟืองทั้งหมด พื้นผิวข้อต่อต้องอยู่ตรงกลางด้านล่างของฟัน

2. พารามิเตอร์ผลิตภัณฑ์ของวงแหวนขนาดใหญ่สำหรับเฟืองเส้นรอบวง

3. กระบวนการผลิตแหวนฟันขนาดใหญ่สำหรับเฟืองเส้นรอบวง

(1) ว่างเปล่า

ช่องว่างการหล่อเหล็กจัดทำโดยโรงงานหล่อและตีขึ้นรูปหนักของ CITIC Heavy Industry Machinery Co., LTD.มีการใช้งานตามมาตรฐาน gb11352-89การขึ้นรูป การหลอม การเท การตีกล่อง การทำความสะอาดและการแต่งหล่อตามข้อกำหนดของกระบวนการหล่อในระหว่างการตรวจสอบและการยอมรับ จะต้องตรวจสอบช่องว่างเหล็กหล่อตามแบบและข้อกำหนดทางเทคนิค และกระบวนการจะถูกวางลงหลังจากผ่านการยอมรับตามมาตรฐาน JB/T6402-92

(2) การกลึงหยาบ

วาดเส้นตามความต้องการของแบบและจัดสรรค่าเผื่อการประมวลผล การจัดตำแหน่ง การเชื่อมต่อ การประมวลผลวงในและวงนอก กัดผิวร่วม การเจาะ และกระบวนการอื่นๆ

(3) การบาดเจ็บของตัวแทน

การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองของมาตรฐาน GB7233-87

(4) ปรับสภาพให้เป็นปกติ

แหวนครึ่งวงถูกทำให้เป็นมาตรฐานและอบร้อนเป็นคู่เพื่อให้มีโครงสร้างจุลภาคที่ดีสำหรับการดับผิวในภายหลังและตามข้อกำหนดของภาพวาดเพื่อตรวจสอบการเสียรูปของวงแหวนครึ่งเฟืองหลังการอบชุบ

4. กรณีแนะนำเกียร์วงแหวนขนาดใหญ่

(1) ริงเกียร์ที่ใหญ่ที่สุดในจีน ริงเกียร์ที่ใหญ่ที่สุดในโลกกำลังออกจากสายการผลิตใน Luoyang Zhongxin Heavy Machinery Group Co., LTD. มณฑลเหอหนานวงแหวนมีเส้นผ่านศูนย์กลาง 9.936 เมตร เส้นผ่านศูนย์กลางภายใน 7.950 เมตร น้ำหนักรวม 80 ตันปลายด้านนอกของวงแหวนบุด้วยฟัน 274 ซี่ สูง 0.9 เมตร

(2) Citic Heavy Machinery Co., Ltd. ได้ลงนามในสัญญาการผลิตกับ Wuhan Iron and Steel Group เพื่อผลิตเตาเผาเผาเม็ดออกซิไดซ์ที่ใหญ่ที่สุดในโลกสำหรับบริษัทดังกล่าวในฐานะที่เป็นส่วนสำคัญของเตาเผาซินเทอร์ การแปรรูปเฟืองวงแหวนขนาดใหญ่จึงดึงดูดความสนใจก่อนหน้านี้ Citic เครื่องจักรหนักการประมวลผลแหวนเส้นผ่านศูนย์กลางสูงสุด 8.8 เมตรความสำเร็จในการผลิตวงแหวนเฟืองขนาดใหญ่ของ Wuhan Iron and Steel Co., Ltd. ได้บรรลุความก้าวหน้าครั้งสำคัญอีกครั้งในประวัติศาสตร์การประมวลผลวงแหวนเฟืองของจีนและของโลกวงแหวนมีเส้นผ่านศูนย์กลาง 9.936 เมตร เส้นผ่านศูนย์กลางภายใน 7.950 เมตร น้ำหนักรวม 80 ตันปลายด้านนอกของวงแหวนบุด้วยฟัน 274 ซี่ สูง 0.9 เมตรความสำเร็จในการผลิตวงแหวนฟันขนาดใหญ่ถือเป็นความก้าวหน้าครั้งสำคัญในประวัติศาสตร์การแปรรูปวงแหวนฟันของจีนและของโลก
