รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | จิ๊กอนุภาคขนาดใหญ่ | สภาพ: | ใหม่ |
|---|---|---|---|
| พิมพ์: | อุปกรณ์แต่งแร่ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
| การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
| อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
| จังหวะ: | 0-26 มม. | พื้นที่หน้าจอ: | 0.015-2.7 m² |
| น้ำหนัก: | 130-2000 กก. | พลัง: | 0.55-1.5 กิโลวัตต์ |
| เน้น: | จิ๊กไดอะแฟรมอนุภาคขนาดใหญ่ จิ๊กไดอะแฟรมอนุภาค 12 มม. จิ๊กไดอะแฟรมจิ๊กขนาด 12 มม.,12mm Particle Diaphragm Jig,12mm Diaphragm Jigging Separator |
||
อุปกรณ์แต่งแร่ Jig Ore ขนาดใหญ่ขนาดป้อนสูงสุด 12mm
1. การแนะนำพื้นฐานของจิ๊ก
จิ๊กไดอะแฟรมถังคู่แบ่งออกเป็นสองประเภท: เครื่องจักรประเภทซ้ายและพื้นผิวจิ๊กประเภทขวาจิ๊กนี้เป็นตะแกรงแบบตายตัวเหมาะสำหรับการแยกแร่โลหะ เช่น สารเคลือบทังสเตนและทองคำ แร่ดีบุกที่คัดเลือกมา เป็นต้น สามารถใช้ได้ทั้งวัสดุเนื้อละเอียดและเนื้อหยาบในแต่ละกรณีของตัวจัดเรียง ขนาดอนุภาคสูงสุดคือ 12 มม.
2. พารามิเตอร์ทางเทคนิคของอุปกรณ์แต่งตัวแร่
| แบบอย่าง |
พื้นที่หน้าจอ (ตร.ม.) |
ขนาดอนุภาคให้อาหาร (มม.) |
ความจุ (ไทย) |
จังหวะ (มม.) |
ฟลัช (ครั้ง/นาที) |
เติมน้ำ (ตันชั่วโมง) |
แรงดันน้ำ (กก./ซม.²) |
มอเตอร์หลัก |
น้ำหนัก (กิโลกรัม) |
|
| แบบอย่าง | กำลังไฟ (KW) | |||||||||
| 100×150ไดอะแฟรมจิ๊ก | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
| 300×450Double Chamber Diaphragm Jig | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
| 1000×1000จิ๊กรูปกรวยเคลื่อนที่ลง | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
| 370×360จิ๊กจิ๊กจิ๊กโคนไดอะแฟรมเคลื่อนที่ลง | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| หนังอุตสาหกรรม trapezoidal ไดอะแฟรมด้านข้างเคลื่อนที่ Jig | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920จิ๊ก | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | |||||
3. โครงสร้างและคำแนะนำในการใช้งาน
โครงสร้างของจิ๊กไดอะแฟรมถังคู่ LTS300×450 ประกอบด้วยชิ้นส่วนหลัก เช่น ตัวเครื่อง อุปกรณ์ส่งกำลัง เครื่องแยกน้ำ ไดอะแฟรมและจุกปิดแบ่งออกเป็น 2 ส่วน คือ บริเวณจิ๊กกิ้ง และพื้นที่ไดอะแฟรมกระบวนการจับยึดจะดำเนินการโดยการกวนของตัวกลาง (น้ำ) ที่เกิดจากการเคลื่อนที่แบบลูกสูบขึ้นและลงของไดอะแฟรมยางมอเตอร์ขับเคลื่อนรอกขนาดใหญ่เพื่อหมุนผ่านสายพาน V เพื่อให้แกนต่อบนเพลานอกรีตเลื่อนขึ้นและลง และแขนโยกที่เชื่อมต่อกับแกนต่อนี้จะเลื่อนขึ้นและลงด้วยมีก้านสูบอีกสองอันบนแขนโยกที่เชื่อมต่อยางไดอะแฟรม เพื่อให้ไดอะแฟรมสามารถหมุนกลับขึ้นลงได้ออกกำลังกายจิ๊กกิ้ง.
ตามขนาดอนุภาคของแร่ที่จะแปรรูป เวลาการเคลื่อนตัวของก้านสูบสามารถเปลี่ยนแปลงได้ และสามารถเลือกจังหวะที่แตกต่างกันได้เพื่อให้ได้เอฟเฟกต์การจิ๊กที่ดีที่สุดวิธีเปลี่ยนจังหวะคือเปลี่ยนลูกรอกตัวเล็กมีสองจังหวะ: 322 ครั้ง/นาที;420 ครั้ง/นาทีวิธีการเลือกจังหวะคือการคลายสกรูชุดและน็อต ดึงหมุดกำหนดตำแหน่งออก และหมุนตำแหน่งสัมพัทธ์ระหว่างปลอกปรับแนวเยื้องศูนย์และเพลาเยื้องศูนย์มี 11 จังหวะที่แตกต่างกัน (0-25.3 มม.)
เนื่องจากมีการเพิ่มตะแกรงเหนือตะแกรงทำงาน จึงสามารถใช้เครื่องจับยึดวัสดุที่มีขนาดอนุภาคไม่เท่ากันได้(หมายเหตุ: หน้าจอนี้อาจไม่สามารถจัดหาได้ตามความต้องการในการสั่งซื้อ) หลังจากที่แร่ดิบที่เลือกถูกส่งไปยังห้องจับยึด อนุภาคแร่จะถูกแบ่งชั้นในตัวกลางตามความถ่วงจำเพาะของแร่เนื่องจากการกวนของไดอะแฟรมอนุภาคแร่ละเอียดและหนักผ่านช่องว่างระหว่างอนุภาคเตียงเทียม และรูตะแกรง อนุภาคแร่หยาบและเบา (แร่) ในชั้นบนจะถูกกวาดไปที่ช่องระบายที่ปลายตะแกรงโดยการไหลปานกลาง เนื่องจากห้องจับยึดด้านหลังอยู่ต่ำกว่าห้องจับยึดด้านหน้า50 มม. ดังนั้นอนุภาคแร่เบาจะไหลผ่านแผ่นส่วนท้ายของห้องด้านหน้าและเข้าสู่ห้องด้านหลัง และถูกจิ๊กอีกครั้งความสูงของแผ่นท้ายสามารถปรับได้ตามต้องการเพื่อควบคุมปริมาณแร่ที่ปล่อยออกมาสมาธิในถังเก็บจะถูกระบายออกอย่างสม่ำเสมอโดยท่อระบาย
Jig beneficiation คือการดำเนินการคัดแยกร่องลึกใช้น้ำเป็นตัวกลางในการทำให้ธาตุ และใช้ความแตกต่างของความถ่วงจำเพาะของแร่ธาตุที่คัดเลือกมาเพื่อแยกประเภทเครื่องจิ๊กส่วนใหญ่เป็นประเภทไดอะแฟรม และจังหวะและจำนวนครั้งจะขึ้นอยู่กับความถ่วงจำเพาะของแร่ธาตุที่เลือก, สามารถปรับได้อย่างยืดหยุ่น, ใช้กันอย่างแพร่หลายในการปรับสภาพด้วยแรงโน้มถ่วงของทังสเตน, ดีบุก, เพลเซอร์โกลด์, ออกไซด์, ลิโมไนต์, แมงกานีส, ไททาเนียม, พลวง, ตะกั่ว, แทนทาลัม, ไนโอเบียมและโลหะอื่น ๆ
4. ขอบเขตการใช้จิ๊ก
จิ๊กมีหลายรุ่นAM30 Jig เป็นจิ๊กอนุภาคขนาดใหญ่ใช้กันอย่างแพร่หลายในทังสเตน, ดีบุก, ทองวาง, ออกไซด์, ลิโมไนต์, แมงกานีส, ไททาเนียม, พลวง, ตะกั่ว, แทนทาลัม, ไนโอเบียมและโลหะอื่น ๆตามความต้องการของผู้ใช้ เราสามารถผลิต LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 และจิ๊กรุ่นอื่นๆ ได้
6109 จิ๊กสี่เหลี่ยมคางหมู จิ๊กสี่เหลี่ยมคางหมูมีกำลังการประมวลผล 20-30T ต่อชั่วโมง
จิ๊กแบบคลื่นฟันเลื่อย JT1070-2 มีข้อดีในการประหยัดน้ำและพลังงาน และปรับปรุงการกู้คืนอนุภาคและแร่ธาตุละเอียดมีการใช้กันอย่างแพร่หลายในการถลุงทังสเตน ดีบุก ทอง เหล็ก แมงกานีส ไททาเนียม แอดซี โครเมียม กำมะถัน และโลหะผสมต่างๆการสกัดโลหะจากตะกรัน เป็นต้น
เครื่องจิ๊ก LTA-1010/2 ส่วนใหญ่ใช้สำหรับการประมวลผลทังสเตน ดีบุก พลวง และแร่อื่น ๆ ใน beneficiation
เครื่องจิ๊ก LTP34/2 ใช้กันอย่างแพร่หลายในการเชื่อมทังสเตน ดีบุก ทอง เหล็ก ตะกั่ว สังกะสี แมงกานีส และโลหะหนักอื่นๆ

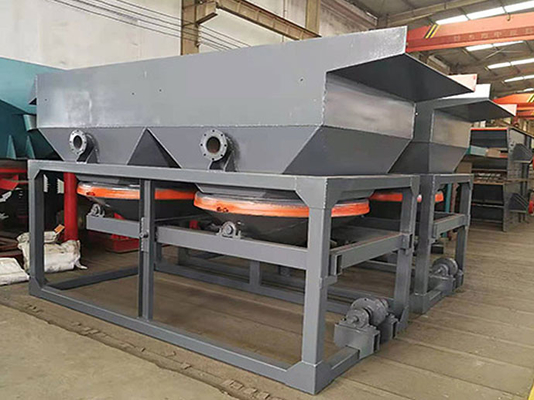

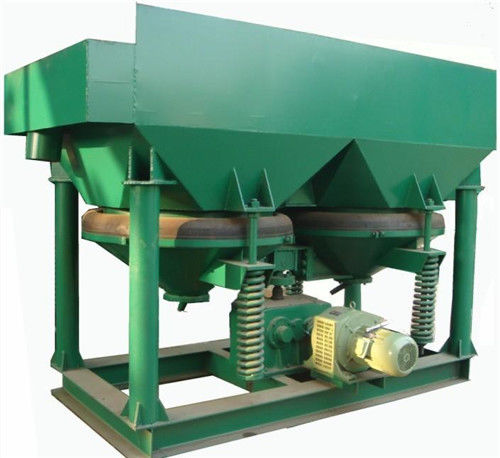

5. คำอธิบายรูปภาพอุปกรณ์แต่งแร่
