ชื่อผลิตภัณฑ์: | แผ่นกรอง GPY Series | สภาพ: | ใหม่ |
---|---|---|---|
พิมพ์: | อุปกรณ์แต่งแร่ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
เส้นผ่านศูนย์กลางของแผ่นดิสก์: | 2700 มม. | กำลังมอเตอร์หลัก: | 2.2-4 กิโลวัตต์ |
กวนความเร็ว: | 73 รอบ/นาที | จำนวนพัดลมกรองต่อถาด: | 10 ชิ้น |
แสงสูง: | ตัวกรองดิสก์ 120M2,ตัวกรองดิสก์ 40M2,ตัวกรองดิสก์แบบพายประเภท Agitator |
GPY Series Disc Filter อุปกรณ์ตกแต่งแร่ Paddle-Type Agitator
1. วัตถุประสงค์
ส่วนใหญ่ใช้ตัวกรองดิสก์ GPY สำหรับการคายน้ำของวัสดุเนื้อละเอียดเช่น 0 ~ 0.5 มม. flotation ถ่านหินสะอาดและถ่านหินหาง และยังใช้สำหรับการแยกของแข็งและของเหลวในโลหะ อุตสาหกรรมเคมี ปิโตรเลียม และระบบบำบัดน้ำเสีย
2. หลักการทำงาน
กระบวนการกรองของแผ่นกรองคือ: ภายใต้การกระทำของความแตกต่างของแรงดันที่เกิดจากปั๊มสุญญากาศ เค้กกรองอนุภาคจะถูกสร้างขึ้นบนผ้ากรอง และเฟสของเหลวจะถูกลบออกผ่านเค้กกรองและผ้ากรองเพื่อให้ได้ของแข็ง -แยกของเหลวและกรองเค้กเข้าสู่พื้นที่อบแห้งน้ำส่วนใหญ่ถูกกำจัดออกไปแล้วเข้าสู่บริเวณที่เป่าออกอากาศอัดที่เกิดจากเครื่องเป่าลมจะพัดส่วนของเค้กกรองออกจากแผ่นกรอง และส่วนที่เหลือของเค้กกรองจะถูกระบายออกโดยเครื่องขูด ซึ่งจะแล้วเสร็จในหนึ่งรอบ
3. พารามิเตอร์ทางเทคนิคของอุปกรณ์แต่งตัวแร่
พารามิเตอร์พื้นฐาน | หน่วย/ข้อกำหนด | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
พื้นที่กรอง | ม2 | 40 | 60 | 80 | 100 | 120 |
เส้นผ่านศูนย์กลางของแผ่นดิสก์ | มม | 2700 | ||||
หมายเลขแผ่นดิสก์ | ชิ้น | 4 | 6 | 8 | 10 | 12 |
จำนวนพัดลมกรองต่อถาด | ชิ้น | 10 | ||||
ความเร็วแกน | รอบ/นาที | 1-0.167 | 0966-0.215 | |||
กำลังมอเตอร์หลัก | Kw | 2.2 | 4 | |||
กวนความเร็ว | รอบ/นาที | 73 | ||||
กำลังมอเตอร์กวน | Kw | 2.2 | 4 | |||
ขนาดอนุภาคอาหาร | ปริมาณอนุภาคขนาดเล็กกว่า 0.063 มม. ไม่เกิน 35-40% |
4. คุณสมบัติหลัก
(1) อุปกรณ์ส่งกำลังมีโครงสร้างที่กะทัดรัด การทำงานที่เชื่อถือได้ และการควบคุมความเร็วแบบไม่มีขั้นบันได
(2) ติดตั้งข้อต่อจำกัดแรงบิด ซึ่งทำหน้าที่ป้องกันการโอเวอร์โหลด และช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของเครื่องยนต์หลัก
(3) เพลากลางเป็นโครงสร้างแบบเชื่อม ซึ่งมีน้ำหนักเบา ความแข็งแกร่งดี มีความแข็งแรงสูง และมีการเคลื่อนตัวของตัวกรองขนาดใหญ่บุชชิ่งเป็นวัสดุคอมโพสิต SP ซึ่งมีน้ำหนักเบาและทนต่อการสึกหรอ
(4) ใช้แผ่นรูปพัดพลาสติกรูปดาวชนิดใหม่ซึ่งมีน้ำหนักเบามีความแข็งแรงสูงมีคุณสมบัติไม่ชอบน้ำอัตราการเปิดสูงดีในการคายน้ำและผล de-เค้ก ความชื้นเค้กกรองต่ำ อายุการใช้งานยาวนาน ทนต่อการกัดกร่อน และสะดวกในการตกแต่ง
(5) ผ้ากรองทอด้วยลวดสแตนเลสซึ่งมีผลการกรองที่ดีความชื้นเค้กกรองต่ำอัตราการกำจัดเค้กสูงและอายุการใช้งานยาวนาน
(6) ใช้กล่องบรรจุปิดผนึกชนิดลอยตัวกวนชนิดพายช่วยให้เพลากวนลอยในระดับหนึ่ง ผลการปิดผนึกดี และชิ้นส่วนปิดผนึกง่ายต่อการเปลี่ยน
(7) การใช้เครื่องเป่าลมเป่าและอุปกรณ์ขนถ่ายเครื่องขูดแบบแขวนพร้อมกันไม่เพียง แต่มีอัตราการขนถ่ายสูง (สูงถึง 90%) แต่เครื่องขูดสามารถแกว่งด้วยแผ่นกรองและแผ่นกรองอยู่ในสถานะที่ดี , ลดภาระบนโฮสต์;
(8) นอกจากข้อดีข้างต้นแล้ว ผลิตภัณฑ์ซีรีส์ GPY20-120 ใหม่ยังได้รับการออกแบบตามขนาดของฐานรากและช่องระบาย ซึ่งสะดวกต่อการปรับปรุงโรงงานเก่าและการต่ออายุอุปกรณ์

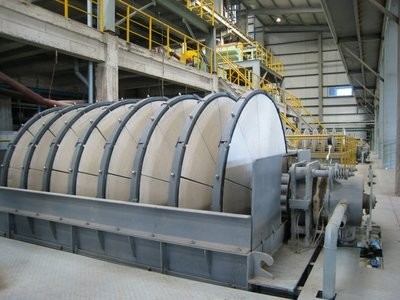

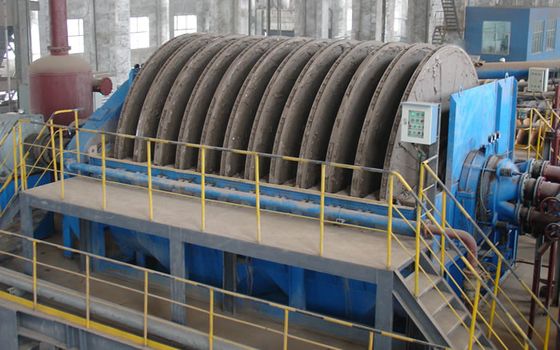

5. คำอธิบายรูปภาพอุปกรณ์แต่งแร่
