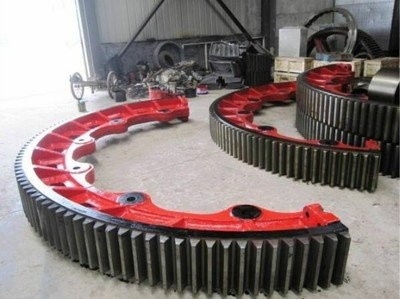

โลหะวิทยา Big Mill Girth Gear Ring ฟันของชิ้นส่วนอุปกรณ์การขุด

Big Mill Girth Gear Ring Tooth Ring ของชิ้นส่วนอุปกรณ์การขุด

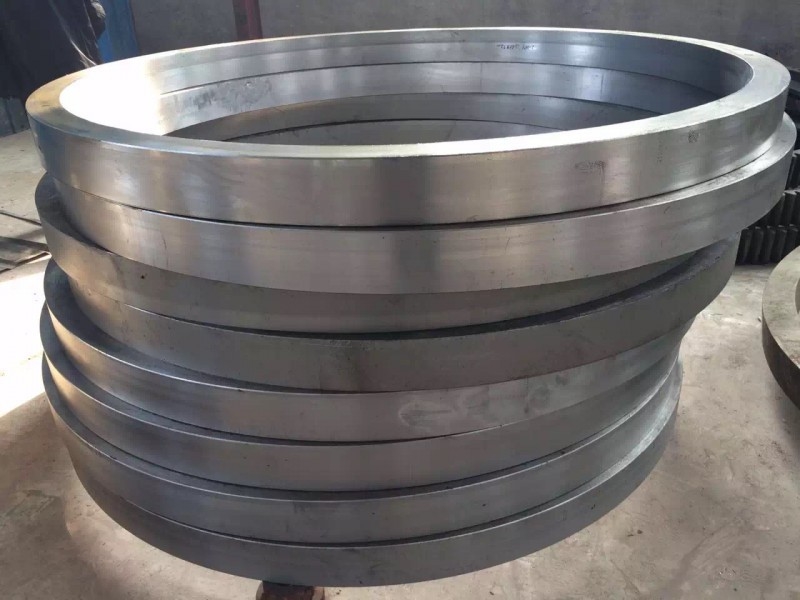

1. กระบวนการผลิตแหวนฟันขนาดใหญ่สำหรับเฟืองเส้นรอบวง

(1) ว่างเปล่า

ช่องว่างการหล่อเหล็กจัดทำโดยโรงงานหล่อและตีขึ้นรูปหนักของ CITIC Heavy Industry Machinery Co., LTD.มีการใช้งานตามมาตรฐาน gb11352-89การขึ้นรูป การหลอม การเท การตีกล่อง การทำความสะอาดและการแต่งหล่อตามข้อกำหนดของกระบวนการหล่อในระหว่างการตรวจสอบและการยอมรับ จะต้องตรวจสอบช่องว่างเหล็กหล่อตามแบบและข้อกำหนดทางเทคนิค และกระบวนการจะถูกวางลงหลังจากผ่านการยอมรับตามมาตรฐาน JB/T6402-92

(2) การกลึงหยาบ

วาดเส้นตามความต้องการของแบบและจัดสรรค่าเผื่อการประมวลผล การจัดตำแหน่ง การเชื่อมต่อ การประมวลผลวงในและวงนอก กัดผิวร่วม การเจาะ และกระบวนการอื่นๆ

(3) การบาดเจ็บของตัวแทน

การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองของมาตรฐาน GB7233-87

(4) ปรับสภาพให้เป็นปกติ

แหวนครึ่งวงถูกทำให้เป็นมาตรฐานและอบร้อนเป็นคู่เพื่อให้มีโครงสร้างจุลภาคที่ดีสำหรับการดับผิวในภายหลังและตามข้อกำหนดของภาพวาดเพื่อตรวจสอบการเสียรูปของวงแหวนครึ่งเฟืองหลังการอบชุบ

(5) การตัดเฉือน

วงแหวนครึ่งวงแรกสองวงแรกที่มีการเชื่อมต่อสลักเกลียวความแข็งแรงสูงเข้ากับวงแหวนทั้งวง ตามความต้องการของการประมวลผลรูปวาดของวงกลมวงแหวนทั้งหมดและปลายด้านบนและด้านล่าง จากนั้นตามแบบและข้อกำหนดการตัดเฉือนสำหรับการกัดฟัน

(6) ขจัดความเครียดจากการตัดเฉือน

วงแหวนรวมถูกอบอ่อนเพื่อขจัดความเครียด

(7) การดับพื้นผิวของวงแหวนเฟืองรวม

การชุบแข็งแบบเหนี่ยวนำความถี่ปานกลางที่ผิวฟันตามร่องฟัน ความแข็ง HRC50~55 ความลึกของชั้นการชุบแข็งที่มีประสิทธิภาพ 3~5 มม.

(8) การตรวจสอบขั้นสุดท้าย

ประการแรก ทดสอบว่าความแข็งของแต่ละร่องของวงแหวนเฟืองหลังการชุบแข็งและการแบ่งเบาบรรเทาความถี่กลางเป็นไปตามข้อกำหนดของการวาดภาพหรือไม่ประการที่สอง ตรวจสอบว่าขนาดของเส้นผ่านศูนย์กลางภายนอกสูงสุด D6944 นั้นใหญ่เกินไปหรือไม่ เช่น การเสียรูป 3 มม. จำเป็นต้องมีการแก้ไขเชิงกลจนกว่าจะผ่านการรับรองประการที่สาม สำหรับการตรวจสอบอนุภาคแม่เหล็กของฟันเฟืองและเนื้อฟันเฟือง คุณภาพควรเป็นไปตามข้อกำหนดรองที่กำหนดไว้ในมาตรฐาน GB/T9444-88ในที่สุดตามภาพวาดและข้อกำหนดทางเทคนิคสำหรับการตรวจสอบขั้นสุดท้าย

2. พารามิเตอร์ผลิตภัณฑ์ของวงแหวนขนาดใหญ่สำหรับเฟืองเส้นรอบวง

3. ข้อกำหนดทางเทคนิคของวงแหวนเกียร์ขนาดใหญ่สำหรับเฟืองเส้นรอบวง

(1) การปรับสภาพพื้นผิวก่อนดับเป็นปกติและความแข็งควรเป็น HB210 ~ 250คุณสมบัติทางกลคือขีดจำกัดความแข็งแรง Rb690MPa, ขีดจำกัดผลผลิต Rs490MPa, การยืดตัว d511%, พื้นที่ลดลง w25%, ค่าความทนทานต่อแรงกระแทก Ak30Jการชุบแข็งแบบเหนี่ยวนำฟัน ความแข็งของ HRC50~55;ความลึกของการชุบแข็งที่มีประสิทธิภาพ 3~5mm.

(2) การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองที่กำหนดไว้ในมาตรฐาน GB7233-87การตรวจสอบอนุภาคแม่เหล็กของเฟืองและฟันเฟืองคุณภาพควรเป็นไปตามข้อกำหนดมาตรฐาน GB/T9444-88

(3) มุมมนที่ไม่ได้หล่อ R5~R10

(4) การลบมุมของปลายทั้งสองด้านและขอบตามความกว้างของฟันวงแหวนเฟืองขนาดใหญ่โดยวงแหวนเฟืองครึ่งสองอันเชื่อมต่อกับสลักเกลียวที่มีความแข็งแรงสูงเป็นวงแหวนเฟืองทั้งหมด พื้นผิวข้อต่อต้องอยู่ตรงกลางด้านล่างของฟัน
