รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เครื่องบดกรวยไฮดรอลิก | แอปพลิเคชัน: | การขุดและการก่อสร้าง |
|---|---|---|---|
| ประเภทมอเตอร์: | มอเตอร์ไฟฟ้ากระแสสลับ | กำลังมอเตอร์ (KW): | 130-400 |
| ความจุ(T/h): | 200-815 | การรับประกัน: | 12 เดือน |
| ขนาดป้อน (มม.): | 500-1600 | ขนาดการคายประจุ (มม.): | 100-170 |
| ความจุ (t/h): | 140-2100 | ท่าเรือ: | เซี่ยงไฮ้ ชิงเต่า เทียนจิน |
| แสงสูง: | PXZ PXQ Gyratory Cone Crusher,บดหยาบ Gyratory Cone Crusher,PXZ PXQ กรามเครื่องบดแบบหมุน |
||
เครื่องบดหิน เครื่องบด Gyratory ไฮดรอลิก
I. ภาพรวมของเครื่องบดแบบหมุนวนแบบไฮดรอลิก (เครื่องบดหิน)
เครื่องบดแบบหมุนวนแบบไฮดรอลิกใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะ, วัสดุก่อสร้าง, เคมีและอุตสาหกรรมไฟฟ้าพลังน้ำเป็นอุปกรณ์หลักสำหรับการบดแร่หรือหินหยาบ โดยมีอัตราการบดขนาดใหญ่ กำลังการผลิตสูงและขนาดผลิตภัณฑ์สม่ำเสมอเครื่องบด Gyratory จาก PXZ 0506 ถึง PXZ 1623 ได้สร้างซีรีส์ที่มีข้อมูลจำเพาะครบถ้วน ประสิทธิภาพที่เชื่อถือได้ การทำงานที่ราบรื่น และใช้พลังงานต่ำเครื่องบดแบบหมุนเหวี่ยงระบบไฮดรอลิกมีให้เลือก 2 รุ่นคือ PXZ (งานหนัก) และ PXQ (งานเบา) ซึ่งรุ่น PXZ ใช้สำหรับบดวัสดุต่างๆ ที่มีความแข็งปานกลางหรือสูงกว่าซีรีส์ PXQ ใช้สำหรับบดวัสดุต่างๆ ที่มีความแข็งปานกลางหรือต่ำกว่าปานกลาง
ครั้งที่สองโครงสร้างของเครื่องบด Gyratory ไฮดรอลิก(เครื่องบดหิน).
เครื่องบดแบบหมุนวนแบบไฮดรอลิกประกอบด้วยเกียร์, ที่นั่ง, แขนประหลาด, กรวยบด, ตัวเฟรมกลาง, คานขวาง, ผู้เสนอญัตติสำคัญ, ถังน้ำมัน, แรงดันไฮดรอลิก, ลื่นไถล, น้ำมันหล่อลื่นแบบไฟฟ้าและแบบแห้งและแบบบางมอเตอร์ไฟฟ้าขับเคลื่อนปลอกนอกรีตผ่านรอกและเฟืองดอกจอก เมื่อปลอกหุ้มแบบเยื้องศูนย์หมุน มันจะขับกรวยบดรอบศูนย์กลางของเครื่องบดด้วยการเคลื่อนที่แบบหมุนสิ่งนี้ทำให้พื้นผิวของกรวยบดขยับเข้าใกล้พื้นผิวของกรวยคงที่มากขึ้นเรื่อยๆ เพื่อให้วัสดุที่ป้อนเข้าไปในห้องบดอัดอย่างต่อเนื่องโดยการบีบและการดัดวัสดุที่บดแล้วจะถูกปล่อยออกจากด้านล่างของห้องบดด้วยน้ำหนักของมันเอง
เ.หลักการทำงานของเครื่องบด Gyratory ไฮดรอลิก(เครื่องบดหิน).
เครื่องบดแบบหมุนวนแบบไฮดรอลิกเป็นเครื่องบดที่ใช้การเคลื่อนที่แบบหมุนของกรวยบดในช่องกรวยของเปลือกเพื่อบดแร่หรือหินที่มีความแข็งต่างๆ โดยการบีบ แยก และดัดวัสดุปลายด้านบนของเพลาหลักที่มีกรวยบดรองรับในบูชตรงกลางคานขวางและปลายล่างวางอยู่ในรูนอกรีตของปลอกหุ้มเมื่อหมุนบุชชิ่ง กรวยจะทำให้การเคลื่อนที่แบบหมุนผิดปกติไปรอบๆ เส้นกึ่งกลางของเครื่อง ซึ่งทำให้การบดต่อเนื่องจึงมีประสิทธิภาพมากกว่าการบดแบบกราม
เครื่องบดหิน PXZ gyratory crusher series ตารางพารามิเตอร์:
|
แบบอย่าง |
ขนาดฟีด (MM) |
ขนาดจำหน่าย (MM) |
ขนาดป้อนสูงสุด (MM) |
ช่วงการปรับของ Discharge Port(MM) | ความจุ (ไทย) |
เส้นผ่านศูนย์กลางก้นกรวยแตก (MM) |
มอเตอร์หลัก | |||
| แบบอย่าง | พลัง (กิโลวัตต์) |
ความเร็วในการหมุน (รอบ/นาที) |
แรงดันไฟฟ้า (วี) |
|||||||
| PXZ 0506 | 500 | 60 | 420 | 60～75 | 140～170 | 1200 | JR128-10 | 130 | 585 | 380 |
| PXZ 0710 | 700 | 100 | 580 | 100～130 | 310～400 | 1400 | JR136-8 JR128-8 |
145 155 |
730 | 3000 380 |
| PXZ 0909 | 900 | 90 | 750 | 90～120 | 380～510 | 1650 | JR137-8 | 210 | 735 | 380 |
| PXZ 0913 | 900 | 130 | 750 | 130～160 | 625～770 | 1650 | JR137-8 | 210 | 735 | 380 |
| PXZ 0917 | 900 | 170 | 750 | 170～190 | 815～910 | 1650 | JR137-8 | 210 | 735 | 380 |
| PXZ 1216 | 1200 | 160 | 1000 | 160～190 | 1250～1480 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
| PXZ 1221 | 1200 | 210 | 1000 | 210～230 | 1560～1720 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
| PXZ 1417 | 1400 | 170 | 1200 | 170～200 | 1750～2060 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
| PXZ 1422 | 1400 | 220 | 1200 | 210～230 | 2160～2370 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
| PXZ 1618 | 1600 | 180 | 1350 | 180～210 | 2400～2800 | 2500 | JRQ158-10 | 310 | 590 | 6000 |
| PXZ 1623 | 1600 | 230 | 1350 | 210～240 | 2800～3200 | 2500 | JRQ158-10 | 310 | 590 | 6000 |

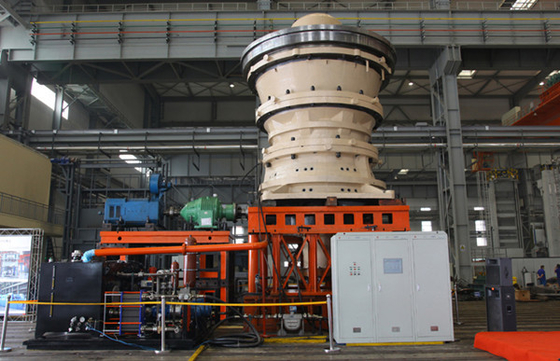

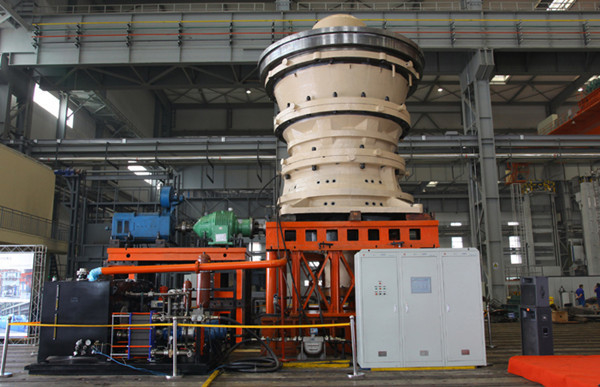

คำอธิบายภาพเครื่องบดหิน
