อะไหล่เครื่องขุดตัวบ่งชี้ความลึกสำหรับเครื่องขุด

อะไหล่เครื่องขุดและตัวบ่งชี้ความลึกสำหรับเครื่องขุด

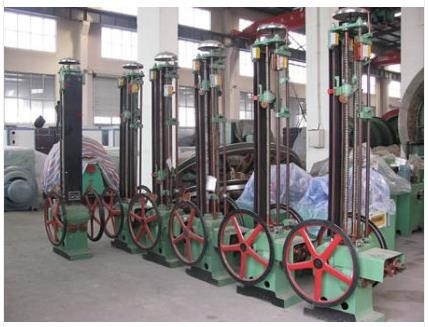

1. รายละเอียดสินค้าของตัวบ่งชี้ความลึกรอก

ตัวบ่งชี้ความลึกของโค้งแบบเชือกเดียวประกอบด้วยสองส่วน หนึ่งคืออุปกรณ์ที่ส่งการเคลื่อนไหวที่มุมขวาไปยังส่วนท้ายของเพลาหลักของรอก นั่นคือ อุปกรณ์ส่งสัญญาณความลึกของโค้ง และส่วนอื่น ๆ เป็น ตัวบ่งชี้ความลึกซึ่งเชื่อมต่อด้วยข้อต่อ

ตัวบ่งชี้ความลึกของโค้งแบบเชือกเดียวประกอบด้วยสองส่วน หนึ่งคืออุปกรณ์ที่ส่งการเคลื่อนไหวที่มุมขวาไปยังส่วนท้ายของเพลาหลักของรอก นั่นคือ อุปกรณ์ส่งสัญญาณความลึกของโค้ง และส่วนอื่น ๆ เป็น ตัวบ่งชี้ความลึกซึ่งเชื่อมต่อด้วยข้อต่อตัวบ่งชี้ความลึกมีตัวบ่งชี้ความลึกของประเภทโค้ง, ตัวบ่งชี้ตัวชี้หนาแบบลีดสกรูขนาดเล็ก, ตัวบ่งชี้เข็มละเอียดชนิดดิสก์กลมตัวบ่งชี้ความลึกของ Archway ยังเพิ่มอุปกรณ์ป้องกันเพลาหัก (การป้องกันความล้มเหลวของตัวบ่งชี้ความลึกของไดรฟ์)

อะไหล่เครื่องขุดและตัวบ่งชี้ความลึกสำหรับเครื่องขุด

2. หลักการทำงานของตัวบ่งชี้ความลึกรอก:

การเคลื่อนที่แบบหมุนของเพลาหลักของรอกจะถูกส่งไปยังตัวบ่งชี้ความลึกโดยอุปกรณ์ส่งกำลัง และสกรูจะถูกส่งไปยังลีดสกรูโดยคู่เกียร์ เพื่อให้ลีดสกรูแนวตั้งสองตัวหมุนไปในทิศทางตรงกันข้ามกันขณะที่ลีดสกรูหมุน น็อตสี่เหลี่ยมคางหมูสองตัวที่มีพอยน์เตอร์จะเคลื่อนที่ไปในทิศทางตรงกันข้าม อันหนึ่งขึ้นและอีกอันลงจำนวนรอบการหมุนของลีดสกรูเป็นสัดส่วนกับจำนวนรอบการหมุนของเพลาหลัก ดังนั้นจึงสอดคล้องกับตำแหน่งของคอนเทนเนอร์ในหลุมเจาะดังนั้นตำแหน่งของตัวชี้บนน็อตบนลีดสกรูก็สอดคล้องกับตำแหน่งนั้นด้วย และตัวชี้สามารถระบุตำแหน่งของคอนเทนเนอร์ในหลุมเจาะได้อย่างแม่นยำ

บนน็อตสี่เหลี่ยมคางหมูไม่เพียงแต่ติดตั้งพอยน์เตอร์ และติดตั้งตีนผีและสัมผัสเหล็ก เนื่องจากภาชนะขึ้นใกล้กับหลุมผลิตจะถอนการติดตั้งตำแหน่งนั้น หมุดสัญญาณที่ขับเคลื่อนด้วยพาวล์บนแกนดึงจะค่อยๆ ผูกขึ้น สัญญาณที่ ในเวลาเดียวกันหมุดในแนวนอนในมือถือเมื่อไปถึงหมุดจุดชะลอตัวจากตำแหน่ง pawl ในสัญญาณพินการยิงบนกระดิ่งเคาะก้านดึงสัญญาณเริ่มต้นช้าสวิตช์ จำกัด ได้รับการแก้ไขในคอลัมน์ถัดไป ไปที่แกนดึงสัญญาณเมื่อคอนเทนเนอร์ยกมาถึงตำแหน่งหนึ่ง บล็อกสัมผัสบนแกนดึงสัญญาณจะชะลอลูกกลิ้งของสวิตช์รีดิวเซอร์จนสุดหากรอกถูกขด การสัมผัสเหล็กบนน็อตสี่เหลี่ยมคางหมูจะเป็นการเปิดสวิตช์จำกัดการม้วนสำหรับการเบรกอย่างปลอดภัย

หมุดบนแกนดึงสัญญาณสามารถเคลื่อนย้ายได้ตามความต้องการ และตำแหน่งบนและล่างของสวิตช์จำกัดการชะลอตัวและสวิตช์จำกัดการกว้านสามารถปรับได้อย่างง่ายดายเพื่อตอบสนองความต้องการของระยะการชะลอตัวที่แตกต่างกันและเหนือระยะกว้าน

CAM ที่จำกัดความเร็วที่ขับเคลื่อนด้วยเทอร์ไบน์ การป้องกันจำกัดความเร็วผ่านตัวจำกัดความเร็ว rheostat หรือเครื่องปรับตัวเอง เพื่อไม่ให้รอกทำงานเกินความเร็วในระยะลดความเร็วมุมของ CAM แต่ละตัวในกระบวนการยกควรอยู่ภายใน 270 องศา ----330 องศา

อะไหล่เครื่องขุดและตัวบ่งชี้ความลึกสำหรับเครื่องขุด

3. พารามิเตอร์ทางเทคนิคของตัวบ่งชี้ความลึกรอก
