รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบอย่าง: | เครื่องเป่าโรตารี่รุ่น H | มอเตอร์หลัก: | 7.5-160 กิโลวัตต์ |
|---|---|---|---|
| ชื่อ: | เครื่องเป่าถ่ายเทความร้อนทางอ้อม | ความเอียงในการติดตั้ง (%): | 3~5 |
| เอกสารประกอบการสมัคร: | เหล็กออกไซด์, กากตะกอน, โค้ก, เหล็ก, คอปเปอร์เข้มข้น | ความจุ: | 1.9-76 ตัน/ชม. |
| แอปพลิเคชัน: | การแปรรูปแร่ วัสดุก่อสร้าง โลหะ เคมี | กลองลาด: | 3-5% |
| ชื่อผลิตภัณฑ์: | เครื่องเป่าโรตารี่ | ลักษณะเฉพาะ: | การอบแห้งที่อุณหภูมิต่ำ |
| น้ำหนัก: | 9-135 ตัน | ความได้เปรียบ: | ความจุขนาดใหญ่ต้นทุนต่ำ |
| อุณหภูมิอากาศเข้าสูงสุด: | 700-800 ℃ | ||
| แสงสูง: | เครื่องเป่ากลองโรตารี่ความจุขนาดใหญ่,เครื่องอบกลองโรตารี่เกลือกกลิ้ง,เตาเผาโรตารี่ซีเมนต์เกลือกกลิ้ง |
||

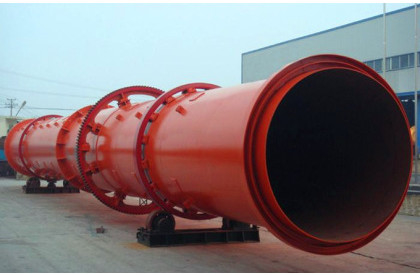

เครื่องเป่าโรตารี่ความจุขนาดใหญ่ เครื่องเป่ากลอง เตาเผาโรตารี่ซีเมนต์
1. ขอบเขตการใช้งานเครื่องเป่าเตาเผาแบบโรตารี่:
เครื่องเป่าส่วนใหญ่ใช้สำหรับการแปรรูปแร่ วัสดุก่อสร้าง โลหะ เคมี และแผนกอื่น ๆ อบแห้งความชื้นหรือขนาดอนุภาคของวัสดุ เครื่องเป่าโรตารี่มีการปรับตัวที่แข็งแกร่งกับวัสดุ สามารถแห้งวัสดุทุกชนิด และอุปกรณ์ง่าย และเชื่อถือได้ ดังนั้นจึงมีการใช้กันอย่างแพร่หลาย
เครื่องอบแห้งแร่ Luo Mine ใช้กันอย่างแพร่หลายใน: เหล็กออกไซด์, ตะกอน, โค้ก, เหล็ก, ทองแดงเข้มข้น, ผงซิลิกอนคาร์ไบด์, แร่หายาก, ผงปรอท, ผงดีบุก, แร่โคบอลต์, แร่นิกเกิล, ผงแร่แมงกานีส, ผงยิปซั่ม, เบนโทไนท์ , ดินขาว, แร่เหล็ก, ผงตะกั่ว, ปิโตรเลียมโค้ก, ผงแร่ทองคำ, ตะกรันเหล็ก, ตะกรันน้ำ, แร่ฟลูออไรต์, ทรายของทะเล, ทรายแม่น้ำและวัสดุอื่น ๆ ที่ทำให้แห้ง
2. ลักษณะโครงสร้างของเครื่องอบผ้า:
เครื่องอบผ้า, เครื่องเป่ากลอง, เครื่องเป่าโรตารี่, เครื่องเป่าทราย, เครื่องอบลิกไนต์, เครื่องเป่าทรายแม่น้ำ
เครื่องเป่าส่วนใหญ่ประกอบด้วยกระบอกสูบ แหวนฟันใหญ่ ปีกนก ล้อรองรับ ล้อยึด สายพานล้อ เพลาล้อรองรับ และส่วนอื่น ๆมอเตอร์ผ่านสายพานรูปสามเหลี่ยม ผ่านการชะลอตัวสองขั้นตอนของตัวลด ผ่านวงแหวนเกียร์ขนาดใหญ่ของเฟืองขับ เพื่อให้การออกแบบกระบอกสูบมีความเร็วสำหรับการทำงาน เพื่อให้ร่างกายของกระบอกสูบแห้งวัสดุอย่างสม่ำเสมอ
3.Cement Rotary Kiln ประเภทหลักของเครื่องเป่า:
เครื่องอบผ้าแบบหมุน เครื่องอบผ้าแบบหมุน เครื่องอบผ้าแบบดรัม เครื่องอบผ้าแบบหมุน
(1) เครื่องเป่ากลองแบบโรตารี่เรียกอีกอย่างว่าเครื่องเป่ากลองแบบโรตารี่
ใช้กันอย่างแพร่หลายในวัสดุก่อสร้าง โลหะ เคมี อุตสาหกรรมปูนซีเมนต์แห้งตะกรันหินปูน ผงถ่านหิน ตะกรัน ดินเหนียว และวัสดุอื่น ๆเครื่องประกอบด้วยส่วนใหญ่ประกอบด้วยตัวหมุน แผ่นยก อุปกรณ์ขับเคลื่อน อุปกรณ์สนับสนุน และแหวนปิดผนึก และส่วนประกอบอื่น ๆมีข้อดีของโครงสร้างที่เหมาะสม การผลิตที่ยอดเยี่ยม ผลผลิตสูง ใช้พลังงานต่ำ และการดำเนินงานที่สะดวก
(2) เครื่องอบแห้งแบบโรตารี่ยังสามารถใช้สำหรับการผลิตปุ๋ยผสม การทำแห้งความชื้นและปุ๋ยขนาดอนุภาค แต่ยังสำหรับการอบแห้งวัสดุอื่น ๆ การกระจายแผ่นสายพานลำเลียงและการออกแบบมุมมีความเหมาะสม ประสิทธิภาพที่เชื่อถือได้ ดังนั้นอัตราการใช้พลังงานความร้อนสูง การทำให้แห้งสม่ำเสมอ วัสดุทำความสะอาดน้อยลง การบำรุงรักษาที่สะดวกและลักษณะอื่นๆ
(3) เครื่องอบแห้งแบบโรตารี่มีความสามารถในการปรับตัวให้เข้ากับวัสดุได้ดีและสามารถอบแห้งวัสดุได้ทุกชนิดใช้สำหรับการอบแห้งหินปูน ดินเหนียว ถ่านหินแหลกลาญ และวัสดุผสมในโรงงานปูนซีเมนต์นอกจากนี้ยังใช้ในโลหะวิทยา เหมืองแร่ พลังงานไฟฟ้า อุตสาหกรรมเคมี อาหาร และแผนกอื่น ๆเครื่องอบแห้งแบบโรตารี่เป็นอุปกรณ์ทำแห้งที่ใช้กันมากที่สุดในโรงงานปูนซีเมนต์และอุปกรณ์นี้ใช้งานง่ายและเชื่อถือได้การปิดผนึกกันฝุ่นการบำรุงรักษาที่สะดวกจึงใช้กันอย่างแพร่หลาย
(4) เครื่องอบผ้าใช้กันอย่างแพร่หลายในอุตสาหกรรมอาหาร อาหารสัตว์ เคมีภัณฑ์ ยา เหมืองแร่ และอุตสาหกรรมอื่นๆขั้นตอนการทำงานของอุปกรณ์มีดังนี้: หลังจากเติมวัสดุเปียกที่คายน้ำลงในเครื่องอบผ้าแล้ว วัสดุจะกระจายตัวอย่างสม่ำเสมอในเครื่องอบผ้าและสัมผัสกับอากาศร้อนอย่างเต็มที่ภายใต้การเคลื่อนที่ของเครื่องอ่านเพลตจะกระจายอย่างสม่ำเสมอในถังซัก ซึ่ง เร่งการถ่ายเทความร้อนในการทำให้แห้งและการถ่ายเทมวลในกระบวนการทำให้แห้ง ผลิตภัณฑ์สำเร็จรูปจะถูกปล่อยออกจากส่วนอื่นของเครื่องเป่าภายใต้การกระทำของแผ่นเอียงและลมร้อนเครื่องนี้เหมาะสำหรับการอบแห้งวัสดุตะกรันทุกชนิดที่มีปริมาณน้ำน้อยกว่า 85% เช่น เมล็ดเบียร์ กากถั่ว แกลบข้าวโพดสเปรย์ เมือกถ่านหิน กากผลไม้ ฯลฯ มีผลดีต่อการพัฒนาแหล่งอาหารสัตว์ ลด ค่าอาหารและลดมลภาวะต่อสิ่งแวดล้อม
4. พารามิเตอร์ผลิตภัณฑ์เครื่องอบแห้งแบบโรตารี่ซีเมนต์
(1) พารามิเตอร์ทางเทคนิคเครื่องเป่าโรตารี่ H ซีรีส์, เครื่องอบผ้า, เครื่องเป่ากลอง, เครื่องเป่าโรตารี่
| สเปกสินค้า(ม.) | ปริมาณกลอง (m³) | กำลังการผลิต(t/h) | มุมการติดตั้ง (%) | อุณหภูมิไอดีสูงสุด | กำลังมอเตอร์หลัก (กิโลวัตต์) | ทั้งหมด น้ำหนัก (t) |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) พารามิเตอร์ทางเทคนิคเครื่องเป่าถ่ายเทความร้อนทางอ้อม
| สิ่งของ เส้นผ่านศูนย์กลางของดรัม x ยาว | เส้นผ่านศูนย์กลางภายนอกของดรัม (มม.) | เส้นผ่านศูนย์กลางภายในของดรัม (มม.) | ความยาวกลอง (ม.) | ปริมาณกลอง (ม.3) | กลองลาด | ประเภทของกระดานรอก | อุณหภูมิไอดีสูงสุด | ขนาด (ม.) |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m | 1500 | 500 | 15 17 19 | 20.27 22.97 25.68 | 3-5% | ประเภทยก | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m | 1800 | 650 | 21 23 25 | 35.91 39.33 42.75 | 3-5% | ประเภทยก | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m | 2200 | 800 | 21 23 25 | 58.10 63.61 69.15 | 3-5% | ประเภทยก | 850 |
5. วิธีการบำรุงรักษาเครื่องเป่าโรตารี่:
(1) ในระหว่างการทำงานปกติของเครื่องเป่าโรตารี่ อุณหภูมิของก๊าซไอเสียร้อนขาเข้าคือ 700-800 องศาเซลเซียส และอุณหภูมิของก๊าซไอเสียร้อนที่ทางออกคือ 90-150 องศาเซลเซียส
(2) ตรวจสอบวงแหวนและล้อรองรับของเครื่องเป่าโรตารี่เติมจุดหล่อลื่นของตลับลูกปืนลูกกลิ้งให้เพียงพอหรือไม่
(3) หน้าสัมผัสระหว่างวงแหวนกับล้อรองรับดีหรือไม่ พื้นผิวสัมผัสไม่น้อยกว่า 70% ของความกว้างของวงแหวน
(5) สลักเกลียวและสลักเกลียวของเครื่องเป่าโรตารี่หลวมหรือหักหรือไม่
(6) แรงขับของล้อรองรับแต่ละล้อขึ้นเท่ากันหรือไม่
(7) มีการสั่นสะเทือน แตก หรือการทรุดตัวของฐานรากของเครื่องเป่าโรตารี่
(8) ไม่ว่าล้อยึดจะหมุนได้อย่างยืดหยุ่นหรือไม่ การสัมผัสกับแหวนจะดีหรือไม่ แรงที่มากเกินไปจะทำให้พื้นผิวของล้อยึดส่องแสง การลอก และความร้อนของแบริ่งและปรากฏการณ์ผิดปกติอื่นๆ หรือไม่
(9) การหมุนของตัวดรัมของเครื่องเป่าดรัมหมุนนั้นยืดหยุ่นและมั่นคงหรือไม่ และซีลสึกหรอหรือรั่วไหลหรือไม่
(10) การสั่นสะเทือนของอุปกรณ์ส่งกำลังน้ำมันจุดหล่อลื่นเพียงพอหรือไม่
