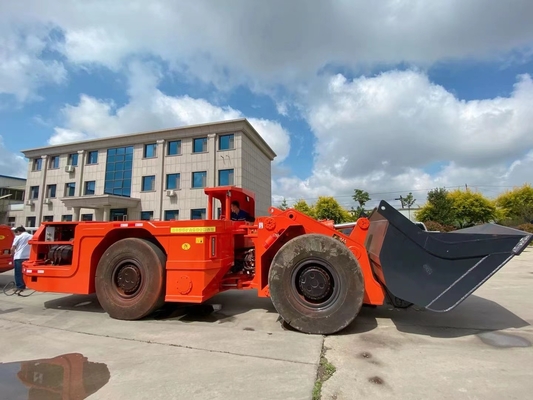

รถตักล้อยางใต้ดินที่มีความสามารถรอบด้าน ประหยัดน้ำมันกว่า 5%


1. ข้อกำหนดทางเทคนิค:

ระบบขับเคลื่อนใช้ระบบควบคุมไฮดรอลิกแบบเต็มรูปแบบเพื่อเพิ่มความคล่องตัว ประสิทธิภาพการทำงาน และลดอัตราความล้มเหลว

ระบบการทำงานใช้ระบบควบคุมแบบนำร่องด้วยไฮดรอลิกเพื่อให้การผลิตง่ายขึ้น มีประสิทธิภาพ และลดอัตราความผิดพลาด

ใช้ระบบเบรก SAHR (ปล่อยสปริงที่ใช้ไฮดรอลิก) เพื่อให้การทำงานปลอดภัยและเชื่อถือได้มากขึ้น

ใช้ลูกปืนแกว่งเชื่อมต่อกับโครงหลังเพื่อแกว่ง เพื่อลดอัตราความล้มเหลวอย่างมาก

ถังใช้โครงสร้าง V และลดความต้านทานการเจาะพลั่ว

2. รายการจัดหารถตักล้อยางใต้ดินของเครื่องยนต์ดีเซล WJ-3


3. ข้อมูลทางเทคนิคหลัก
ปริมาณถัง 3.0m3
พิกัดโหลด 6000kg
ความยาวของตัวเครื่อง 8600 mm
ความกว้างเครื่อง 2100 mm
ความสูงของเครื่อง (รวมเพดานป้องกัน) 2120 mm
เวลายกถังบูมเต็มถัง 6.2 วินาที
เวลาให้ทิปบูมบูมเต็มถัง 4.2 วินาที
โหลดเต็มเวลาส่งต่อ 8s
ความสูงยกสูงสุด 4390mm
ความสูงขนถ่ายสูงสุดคือ 1325mm
ระยะขนถ่ายขั้นต่ำ 1540mm
ถอนการติดตั้งมุม 40 DHS
ระยะฐานล้อ 3150 mm
ระยะฐานล้อ 1400 mm
ระยะห่างจากพื้นขั้นต่ำ 315mm
มุมออก 14 DHS
มุมแกว่งของเพลาล้อหลัง ±8º
2. น้ำหนักเครื่องและโหลด
น้ำหนักเครื่อง 14500 กก.
น้ำหนักเครื่องหนัก 20050 กก.
ความเร็ว 4.7 กม./ชม. 9.4 กม./ชม. 18.4 กม./ชม.
เครื่องยนต์
เครื่องยนต์สันดาปภายใน BF6M1013EC (DEUTZ)
กำลังไฟฟ้า 165 กิโลวัตต์ / 2300 RMP
แรงบิด 847 n / 1400 RMP

4. ระบบไฟฟ้า
ทอร์คคอนเวอร์เตอร์ DANA C273
เกียร์ DANA R32366
16 d2149 สะพาน DANA
ความสามารถในการปีนเขา≥14º
แรงดึงสูงสุด 119KN
ความจุพลั่วสูงสุด 111KN
ระบบไฟฟ้า
แรงดันใช้งาน DC24V
ระบบบังคับเลี้ยว
มุมบังคับเลี้ยว - 42 DHS
รัศมีวงเลี้ยวต่ำสุด 3580 (ด้านใน)
6300 (ภายนอก)
