รายละเอียดสินค้า:
การชำระเงิน:
|
| ใบสมัคร: | การแปรรูปถ่านหิน | วัสดุ: | ต่ำกว่าเมือกถ่านหิน 0.5 มม |
|---|---|---|---|
| กำลังการผลิต: | 0.18-7 (ลบ.ม. / นาที) | 404 Not Found: | น้ำหนักเบา |
| คำสำคัญ: | ประหยัดพลังงาน | ชื่อผลิตภัณฑ์: | เครื่องลอยอยู่ในน้ำ |
| แสงสูง: | 7m3 / นาทีอุปกรณ์แต่งแร่,เครื่องลอยในห้องปฏิบัติการ 7m3 / นาที,เครื่องลอยในห้องปฏิบัติการแยกโลหะ |
||

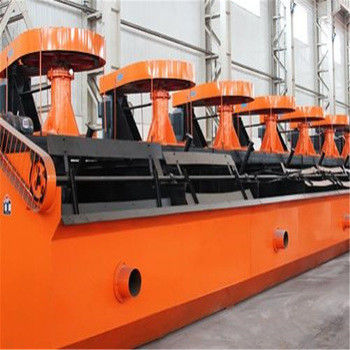

อุปกรณ์แยกโลหะต้นทุนต่ำ SF series XJM series Flotation Machine
เครื่องลอยแบบซีรีส์ส่วนใหญ่จะใช้สำหรับการตกแต่งเมือกถ่านหินที่ต่ำกว่า 0.5 มม. เช่นเดียวกับโลหะที่ไม่ใช่เหล็กโลหะหายากโลหะสีดำและแร่อนุภาคอโลหะผลิตภัณฑ์ชุดนี้มีข้อดีของโครงสร้างที่กะทัดรัดน้ำหนักเบาการกระจายฟองสม่ำเสมอความสามารถในการจัดการขนาดใหญ่การไหลของกระบวนการที่ยืดหยุ่นการทำงานที่สะดวกและเชื่อถือได้ ฯลฯ
ลักษณะการทำงาน
โครงสร้างของเครื่องลอย: เครื่องนี้ส่วนใหญ่ประกอบด้วยรางเยื่ออุปกรณ์ผสมระบบชาร์จอากาศอุปกรณ์ระบายฟองแร่และมอเตอร์ไฟฟ้า
(1) รางเยื่อ: มีปากป้อนเยื่อกระดาษและอุปกรณ์ประตูที่ใช้สำหรับปรับระดับของเหลวและส่วนใหญ่ประกอบด้วยส่วนใหญ่ประกอบด้วยตัวรางซึ่งหลอมด้วยแผ่นเหล็กและประตูหลอมโดยแผ่นเหล็กและแท่งเหล็ก .
(2) อุปกรณ์ผสม: ส่วนใหญ่จะใช้ในการผสมเยื่อเพื่อป้องกันไม่ให้แร่ทรายเกาะบนรางและส่วนใหญ่ประกอบด้วยล้อสายพานใบพัดเพลาแนวตั้งและใบพัดทำจากสารป้องกัน ยางขัด
(3) ระบบชาร์จอากาศ: ส่วนใหญ่ประกอบด้วยท่ออากาศเข้าเมื่อใบพัดหมุนจะเกิดแรงดันลบภายในห้องใบพัดเพื่อดูดอากาศผ่านสายปั๊มกลวงและแยกเยื่อออกเพื่อสร้างกลุ่มฟองเยื่อกระดาษชนิดนี้ที่มีฟองอากาศจำนวนมากจะถูกส่งไปยังสเตเตอร์อย่างรวดเร็วโดยแรงหมุนของใบพัดและทำให้ฟองอากาศในเนื้อเป็นแร่มากขึ้นและการเคลื่อนที่แบบหมุนที่มีจุดมุ่งหมายเพื่อกำจัดการไหลของเยื่อในเซลล์ลอยน้ำจะทำให้ microvesicle จำนวนมากและเป็นเงื่อนไขที่จำเป็นสำหรับกระบวนการลอยน้ำ
(4) อุปกรณ์ระบายโฟมมิเนอรัล: อุปกรณ์นี้ส่วนใหญ่ใช้สำหรับการขูดโฟมที่ลอยอยู่บนเซลล์และส่วนใหญ่ประกอบด้วยตัวลดที่ขับเคลื่อนโดยมอเตอร์ไฟฟ้าและเครื่องขูดที่ขับเคลื่อนโดยตัวลด
ข้อมูลทางเทคนิค:
เครื่องลอยตัว SF
| รุ่น | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| ความจุราง (m3) | 0.37 | 0.7 | 1.2 | 2.8 | 4 | 8 | |
| เส้นผ่าศูนย์กลางใบพัด (มม.) | 300 | 350 | 450 | 550 | 650 | T60 | |
| กำลังการผลิต (ลบ.ม. / นาที) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| ความเร็วในการหมุนของใบพัด (รอบ / นาที) | 352 | 400 | 312 | 268 | 238 | 191 | |
| เครื่องยนต์ | รุ่น | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| กำลัง (กิโลวัตต์) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
| ขนาด (mm) | 700 × 700 × 750 | 900 × 820 × 950 | 1100 × 1100 × 1100 | 1700 × 1600 × 1150 | 1850 × 2050 × 1200 | 2200 × 2900 × 1400 | |
| น้ำหนักรางเดี่ยว (กก.) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
เครื่องลอย XJM
| รุ่น | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| ขนาดราง | ความยาว (mm) | 1,000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| ความกว้าง (mm) | 1,000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| ความสูง (mm) | 1100 | 1250 | 1400 | 1,500 | พ.ศ. 2493 | พ.ศ. 2400 | 10819 | 3400 | |
| น้ำหนักที่มีประสิทธิภาพเดียว (กก.) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| ลูกบาศก์ที่มีประสิทธิภาพ (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| กำลังการผลิต (คำนวณโดยปริมาตรสารละลาย) (ลบ.ม. / นาที) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| มอเตอร์เพลาหลัก | รุ่น | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| กำลัง (กิโลวัตต์) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| ใบพัด | |||||||||
| ความเร็วในการหมุน (รอบ / นาที) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| เส้นผ่านศูนย์กลาง (มม.) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| ความสูง (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| ความเร็วในการหมุน (รอบ / นาที) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| ความเร็ววงกลม (m / s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| มอเตอร์ลอยตัว | รุ่น | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| กำลัง (กิโลวัตต์) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| ความเร็วในการหมุน (รอบ / นาที) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| คณะกรรมการดิน | ความเร็วในการหมุน (รอบ / นาที) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| เส้นผ่านศูนย์กลาง (มม.) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| ความดันลมของพัดลม (kpa) | ≥12.6 | ≥14.7 | ≥ 19.8 | ≥ 19.8 | ≥ 21.6 | ≥ 25.5 | ≥30.4 | ≥34.3 | |
| ปริมาณการฉีดสูงสุด (m3 / ㎡·นาที) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
