รายละเอียดสินค้า:
การชำระเงิน:
|
| Girth Gear: | Rotary kiln Girth Gear and ball mill Girth Gear | Material: | Alloy steel |
|---|---|---|---|
| Diameter: | Min 100 mm to16000 mm Girth Gear | Weight: | Max 120 MT single piece |
| Module range: | 10 Module to 70 Module | Standards/Certificates: | UNI EN ISO,AWS, ASTM,ASME,DIN |
| Applications: | Cement and minerals industries | Gear Cutting Machines: | 16m CNC Hobbing Machine |
| Machining Tolerance: | Max. 0.01mm | Machining Roughness: | Max. Ra 0.4 |
| แสงสูง: | แหวนเกียร์หมุน 40CrMo,แหวนเกียร์หมุนของโรงงานปูนซีเมนต์,เกียร์เส้นรอบวง 40CrMo |
||
Girth Gears โปรโมชั่นหาการใช้งานที่กว้างขวางในภาคอุตสาหกรรมที่แตกต่างกันรวมถึงในโรงงานเหล็กสปอง, อุตสาหกรรมเหล็กและซีเมนต์, อุตสาหกรรมเหมืองแร่, เครื่องลมและในภาคอุตสาหกรรมอื่น ๆ.ซึ่งมีให้บริการในช่วงโมดูล 10 โมดูล ถึง 70 โมดูล และมีกว้างขั้นต่ํา 100 มิลลิเมตร ถึง 15000 มิลลิเมตร นอกจากนี้ พวกนี้ยังมีน้ําหนักสูงสุด 70 MT ของชิ้นเดียวที่นี่ช่วงของกระดานเกียร์ที่แข็งแรงและดิน/กระดานเกียร์ประกอบด้วย Worm กล่องเกียร์กล่องเกียร์ / กล่องเกียร์แบบสลิป / สองสลิปกล่องเกียร์,กล่องเกียร์แบบสลิป-เบเวล,กล่องเกียร์ดาวเคราะห์และอื่น ๆ
CITIC IC เครื่องตัดเกียร์ประกอบด้วย:

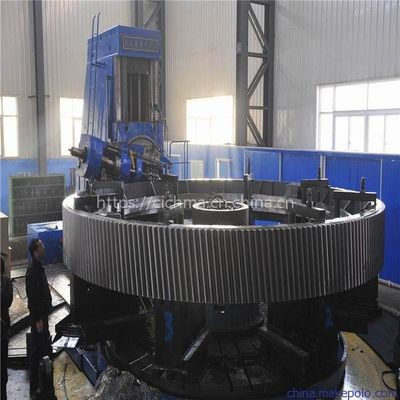

Ø16m เครื่องบด CNC
Ø12m เครื่องตัดเกียร์ (สวิส)
Ø10m โฮบบิ้งแมชชีน (เยอรมัน)
Ø4m เครื่องบด CNC ความเร็วสูง (เยอรมนี)
Ø1.6m เครื่องบด CHC แบบแนวราบ (เยอรมนี)
Ø5m เครื่องบดเครื่องยนต์ CNC (เยอรมนี)
Ø2.8m เครื่องบดเครื่องยนต์ CNC (เยอรมนี)
Ø1.25m เครื่องบดเครื่องยนต์ CNC (เยอรมนี)
Ø1m เครื่องบดเครื่องยนต์ CNC (เยอรมนี)
Ø0.8m เครื่องบดเครื่องยนต์ CNC (เยอรมนี)
กว้าง: ขั้นต่ํา 100 mm ถึง 16000 mm
น้ําหนัก: สูงสุด 120 MT ชิ้นเดียว
คะแนน:
ขั้นต่ํา 3 แรงม้า ถึงสูงสุด 1400 แรงม้า
ประเภทน้ํามันสปริช / พยายาม
เราให้บริการเข็มเกียร์ในสามแบบที่แตกต่างกัน
1ผลิตจากเหล็ก
- แหวนโกหก
- พล็อตม้วน
โลหะเหล็ก
โลหะเหล็กอ่อน (Nodular)
เกียร์ที่ผลิตได้กลายเป็นทั่วไปในอดีตและถูกสร้างขึ้นด้วยวัสดุเย็บเกียร์เหล็กโกงและโครงสร้างร่างกายไฟฟ้า weldedแหวนถูกผลิตจากบล็อกทั้งหมดของเหล็กสแตนเลสความต้านทานสูง. หลังจากการแปรรูปแหวนอย่างหยาบคายแล้ว เราดําเนินการรักษาความร้อนด้วยการแข็งแรงและความเข้มแข็ง เพื่อปรับปรุงลักษณะทางกลและด้วยเหตุนี้ผลงานที่เกี่ยวข้องของมัน
ข้อดีของเกียร์วงล้อมที่ผลิต
1โครงสร้างของวัสดุโกหกจะยกเว้นความเสี่ยงของการรวม
2การหลีกเลี่ยงความบกพร่องของโครงสร้าง เช่น หลุมก๊าซ, การสับตัวเล็กน้อย, หลุมสกัด, ร้อนน้ําตา, ทรายและสลัก
3ดังนั้น การซ่อมแซมโครงสร้างร่างกายและตัวอย่างเช่นการบดพื้นที่ที่มีฟันไม่จําเป็น
4. ขั้นตอนการผลิตที่ผลิตไม่จําเป็นต้องมีรูปแบบและการเพิ่ม
5วัสดุขอบมีความแข็งแรงและความแข็งแรงสูงกว่าวัสดุที่ใช้สําหรับโครงสร้างพื้นฐาน (เช่นเว็บ, กัสเซ็ต)
ลักษณะ
1ฟันภายนอก
กว้างสูงสุด: 16000 mm
ความกว้างหน้าฟัน: 1700 mm
โมดูลสูงสุด: 45 หน่วยต่อฮอป
โมดูลสูงสุด: 65 เครื่องตัดตัดเครื่องยนต์
2ฟันภายใน
กว้างสูงสุด: 6500 mm
โมดูลสูงสุด 254
ความกว้างหน้าฟัน: 400 มิลลิเมตร
กระบวนการสลักวัสดุ
การสลัก
การเลื่อนท้าย
การเย็นเตาอบ
การควบคุมการผลิต
การดับน้ํา
การทดสอบความแข็ง
การแปรรูปแบบหยาบ
การทดสอบ Ultrasonic และการตรวจสอบมิติ
ใบรับรองการตรวจสุดท้าย
มาตรฐาน/ใบรับรอง
UNI EN ISO
AWS
ASTM
ASME
DIN
การใช้งาน
เครื่องยางเข็มของเราถูกนําไปใช้ในอุตสาหกรรมซีเมนต์และแร่ธาตุ:
เครื่องบดแนวขวางประเภทต่างๆ
เครื่องแห้งหมุน
เครื่องอบหมุน
อุปกรณ์อื่น ๆ ที่ใช้ในวงกลมเกียร์ขนาดใหญ่
เราเป็นผู้จําหน่ายชั้นนํา เครื่องยนต์หมุนหมุนสําหรับโรงงานต่าง ๆ ดังที่ระบุด้านล่าง
1พืชเหล็กสปอง 50TPD 100TPD 300TPD 350TPD 500TPD 1000TPD
2โรงงานซีเมนต์ตามความต้องการของลูกค้า
3อุปกรณ์สําหรับเหมืองฟอสฟาต โรงงานอัลลูมิเนีย คาอลิน-เบนโตนิต
ความสามารถในการตัดเกียร์:
1. กว้าง 100 มม ถึง กว้าง 16000 มม
2โมดูล 10 ถึง โมดูล 70

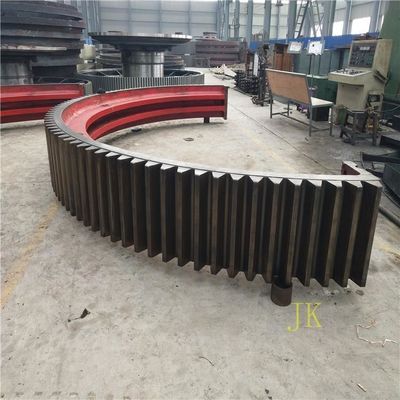

เกียร์รอบคิลนมีอยู่เป็นหลักในสองส่วน, สี่ส่วน, 8 ส่วนหรือหลายส่วนตามความต้องการและความเหมาะสมกับการใช้งานของเกียร์ในสาขาของชิ้นส่วนโรงงานบด, เราจําหน่ายหัวโรงงาน, ทางเข้าอาหาร, รอลเลอร์การบด, แหวนการขี่เตาปูนซีเมนต์, เครื่องยางโยง, บล็อก shaft.
เอกสารประกันคุณภาพ
รายงานต่อไปนี้จะต้องนําเสนอให้การประกันคุณภาพ:
a. รายงานสารเคมี
b. รายงานร่างกาย
c. เอกสารการบําบัดด้วยความร้อน
รายละเอียดสําหรับเหล็กท่อสําหรับโรงบด
d. รายงานการตรวจ Ultrasonic (ก่อนและหลังการซ่อมแซม)
e. รายงานการตรวจสอบอนุภาคแม่เหล็ก (ก่อนและหลังการซ่อม)
f. รายงานมิติ
g แผนที่ซ่อมแซม
h. ขั้นตอนการเชื่อมและบันทึกคุณสมบัติขั้นตอน
i. คุณสมบัติในการปั่น
j. คุณสมบัติผู้ตรวจสอบการทดสอบที่ไม่ทําลาย
|
รายการ |
ลักษณะโครงสร้าง |
ขั้นตอนการประมวลผล |
เนื้อหาการทดสอบ |
|
อุปกรณ์เข็ม |
(1) GS42CrMo4Alloy Steel (มาตรฐานของบริษัท) HB 220 ~ 240 (2) ครึ่งโครงสร้าง, Y-Spoke(3) กระบอก (4) โครงสร้างการปิดและการจัดสรรที่เหมาะสมของเหล็กสแตนเลส (มาตรฐานที่ครอบครองโดยบริษัท) |
(1) การปรับปรุงเหล็กภายนอก (R-H อาร์กอนและการปรับปรุงความว่าง)
(2) เทคโนโลยีการแขวนทรายหม้อเย็นพิเศษเพื่อให้แน่ใจว่าการหลอม (3) การปกติ (เทคโนโลยีพิเศษ) เพื่อให้แน่ใจว่าความแข็งของพื้นผิวฟัน หลังจาก (4) การบดบดบดบด, เวลาปล่อย, ซ่อมผิวข้อต่อ, จากนั้นม้วนละเอียด
(5) เครื่องปักหม้อทําเอง |
(1) คุณสมบัติทางกลและองค์ประกอบทางเคมีของเครื่องโยง (มาตรฐานภายใน) (2) การบดหลังการทดสอบเสียง (3) การทําปลายปลาย, การทําปลายปลายหลังจากการทดสอบ Ultrasonic และตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กบนผิวฟัน การทดสอบความแข็ง (5) การตรวจสอบความอดทนของฟัน (6) การทดสอบภาระการประกอบโรงงานเพื่อตรวจสอบความแม่นยําของขนาดของอุปกรณ์ |
ความต้องการทางเทคนิคของวงแหวน CITICIC Gear ขนาดใหญ่
1) ได้รับการรักษาก่อนการปกติผิวการรักษาความแข็ง ความแข็ง HB210 ~ 250; ผลงานทางกลคือความแข็งแรงที่สุด Rb 690MPa, ความเครียดผลิต Rs 490MPa, ความยาว D5 11%,การลดพื้นที่ W 25%, ความแข็งแรงต่อการกระแทก Ak 30J; ฟันที่แข็งแรงโดยการผลักดัน, ความแข็งแรง HRC50 ~ 55; ความลึกชั้นที่แข็งแรงอย่างมีประสิทธิภาพ 3 ~ 5 มม.
2) การตรวจสอบความบกพร่อง Ultrasonic ทั่วไป, คุณภาพภายในควรตอบสนองสองข้อความต้องการ GB7233-87 ข้อความต้องการมาตรฐาน; ฟันและฟิลเล่ตรวจสอบอนุภาคแม่เหล็กคุณภาพควรตอบสนองความต้องการสองมาตรฐาน GB/T9444-88.
3) หมายเหตุการโยนไม่ได้กลม R5 ~ R10
4) ช่องฟันในทั้งสองปลายและ 1 45b.5) โดยสองและครึ่ง กว้างของฟันเกียร์วงแหวนของแต่ละวงแหวนเชื่อมตามขอบของวงแหวนทั้งวงที่ทําด้วยพับความแข็งแรงสูงรวมกันกับพื้นผิวฟันต้องอยู่ที่กลางด้านล่าง.
2 กระบวนการผลิตเครื่องยนต์วงแหวนขนาดใหญ่
2.1 ของแท้
โรงงานหลอมเหล็กหนักที่ดําเนินการโดยมาตรฐาน GB11352-89 ระบุความต้องการสําหรับการจําลองตามกระบวนการหลอม, การหลอม,การโยนกล่องชน, การทําความสะอาด, การผูกพัน castings; ระหว่างการตรวจสอบและการยอมรับโดยภาพวาดและความต้องการทางเทคนิคสําหรับเหล็ก
เช็ค ตามมาตรฐาน JB/T6402-92 ออกหลังจากรับ
ขั้นตอนลง
2.2 การบด
ผ่านโดยการวาดและอยู่ภายนอกอนุญาต การจัดสรร การเชื่อมต่อ การประมวลผลทั้งภายในและภายนอกวงกลม การรวมผ่าหน้า การเจาะและกระบวนการอื่น ๆ
2.3 การบาดเจ็บจากการสํารวจ
การตรวจสอบความบกพร่อง ultrasonic ทั่วไป คุณภาพภายในควรตอบสนองสองความต้องการของมาตรฐาน GB7233-87
2.4 ทําให้การรักษาก่อนเป็นปกติ
คู่ครึ่งแหวนปกติและการบํารุงรักษา, ให้การจัดตั้งที่ดีสําหรับการแข็งผิวภายหลัง; พิมพ์แผนภาพการปรับปรุงของเกียร์ครึ่งแหวนการตรวจสอบหลังจากการรักษาความร้อน
2.5 การแปรรูป
แหวนสองครึ่งแรกถูกทําขึ้นด้วยพวงมาลัยความแข็งแรงสูง เชื่อมแหวนทั้งหมด กระบวนการทั้งหมดโดยการวาดวงกลม Quannei Wai ฟันและปลายบนและล่างและจากนั้นการวาดและการแปรรูป ความต้องการกระบวนการบด.
2.6 การกําจัดความเครียดในการแปรรูป
แหวนทั้งหมดถูกผสมผสาน เพื่อกําจัดความเครียด
2.7 การแข็งกระชับผิวแหวนโดยรวม
IF ตลอดพื้นผิวฟัน alveolar การแข็งแรงโดยการผลักดัน ความแข็ง HRC50 ~ 55, ความลึกชั้นแข็งแรงที่มีประสิทธิภาพ 3 ~ 5 มม.
2.8 การตรวจสอบสุดท้าย
อันดับแรก, การตรวจสอบความถี่ความถี่, ความแข็งหลังจากการทับทิมแหวนเกียร์ cogging ตอบสนองความต้องการของภาพ;เพื่อตรวจสอบว่าเส้นผ่าตัดภายนอกสูงสุดขนาดใหญ่ D6944 กว่าความบิดเบือน 3 มม, การแก้ไขทางกลที่จําเป็นจนกว่าคุณสมบัติ; ในอันดับที่สาม, การตรวจสอบอนุภาคแม่เหล็กของฟันและฟิลเล่, คุณภาพควรตอบสนองสองข้อบังคับตามภาพวาดและความต้องการทางเทคนิคสําหรับการตรวจสอบสุดท้าย.

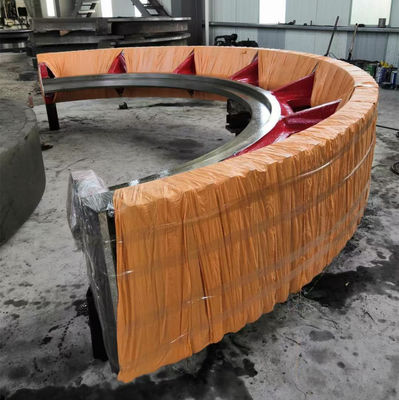

มันใช้มาตรฐานการส่งออกสําหรับการจัดส่ง
CITIC Heavy Industries เป็นพันธมิตรธุรกิจของคุณในตลาดหลัง
CITICIC สามารถให้บริการ:
1อะไหล่เครื่องจักร - การออกแบบและการผลิต
2. โรงงานประกอบเหล็กและเหล็กขนาดใหญ่
3. ความสามารถของโรงงานเครื่องจักรขนาดใหญ่
4โปรแกรมการฝึกอบรม
5โปรแกรมการบํารุงรักษาป้องกัน
6. บริการดูแลป้องกัน
7โปรแกรมบํารุงรักษาที่ครบวงจร
วิศวกรบริการสนาม CITIC มีการฝึกอบรมเฉพาะในสินค้ากลุ่มแบรนด์ CITIC แต่สามารถดําเนินการบริการ OEM ของแบรนด์อื่น ๆ
ช่างเทคนิคของเรามีอุปกรณ์วินิจฉัยที่ทันสมัยที่สุด เพื่อแก้ปัญหาของอุปกรณ์ของคุณ เพื่อให้ผลงานได้ดีที่สุด และลดเวลาหยุดทํางานให้น้อยที่สุด
CITICIC ยังมีศักยภาพที่กว้างขวางในการจําหน่ายอุปกรณ์บริโภคและอะไหล่ไฟฟ้า / เครื่องจักรกลทั้งหมดที่คุณต้องการ
