รายละเอียดสินค้า:
การชำระเงิน:
|
| รูปร่าง: | วงแหวน | มาตรฐานหรือไม่เป็นมาตรฐาน: | ไม่เป็นมาตรฐาน |
|---|---|---|---|
| โปรไฟล์ฟัน: | เฮลิคอลเกียร์ | วัสดุ: | เหล็ก |
| กำลังประมวลผล: | การปลอมแปลง | มุมความดัน: | เตาเผาแบบหมุน วงแหวนเกียร์ |
| เส้นรอบวงเกียร์: | เตาเผาแบบหมุน Ring Gear และ Ball Mill Ring Gear | เส้นผ่านศูนย์กลาง: | ต่ำสุด 100 มม. ถึง 16,000 มม. |
| น้ำหนัก: | สูงสุด 120 mt ชิ้นเดียว | ระยะของโมดูล: | โมดูล 10 ถึง โมดูล 70 |
| มาตรฐาน/ใบรับรอง: | UNI EN ISO, AWS , ASTM ,ASME , DIN | โมดูลสูงสุด: | 45 โดย HOB |
| การใช้งาน: | เกียร์เส้นรอบวงของเราถูกนำไปใช้ในอุตสาหกรรมซีเมนต์และแร่ธาตุ | เกียร์เส้นรอบวงเตาเผา: | เราเป็นผู้นำในการจัดหา Kiln Girth Gears สำหรับโรงงานต่างๆ |
| โรงสีเส้นรอบวงเกียร์: | ใช้ในอุตสาหกรรมปูนซีเมนต์และแร่ธาตุ | เครื่องตัดเฟือง: | เครื่องกัดซีเอ็นซี 16 ม |
| ท่าเรือ: | ชิงเต่า, เซี่ยงไฮ้, เทียนเจี้ยน | ||
| เน้น: | เกียร์เตาเผาแบบโรตารี่ Mill Mill,เกียร์ 120 เส้นรอบวง Mill Mill,เกียร์โมดูล 70 เส้นรอบวง Mill |
||
70module เครื่องจักรกลวงกลมและสเปอร์ เครื่องจักรกลวงกลมและวงกลม ราคาโรงงานและ Ag เครื่องจักรกลและ Sag เครื่องจักรกลวงกลม
เครื่องเข็มเข็มโปรแกรมการใช้งานในสาขาอุตสาหกรรมต่างๆ รวมถึงโรงงานเหล็กสปอง, อุตสาหกรรมเหล็กและซีเมนต์, อุตสาหกรรมเหมืองแร่, โรงงานลมและในสาขาอุตสาหกรรมอื่น ๆพวกนี้มีให้บริการในช่วงโมดูล 10 โมดูล ถึง 70 โมดูล และในกว้างขั้นต่ํา 100 mm ถึง 15000 mmนอกจากนี้เหล่านี้ประกอบด้วยน้ําหนักสูงสุดของ 70 MT ชิ้นเดียว. ที่นี่ช่วงของแข็ง & แกรนด์เกียร์กล่อง / เกียร์ประกอบด้วย Worm เกียร์กล่อง, Helical / Double Helical เกียร์ / เกียร์กล่อง,กล่องเกียร์แบบสลิป-เบฟล์กล่องเกียร์ดาวเคราะห์ และอื่นๆ
อุปกรณ์อัดลม

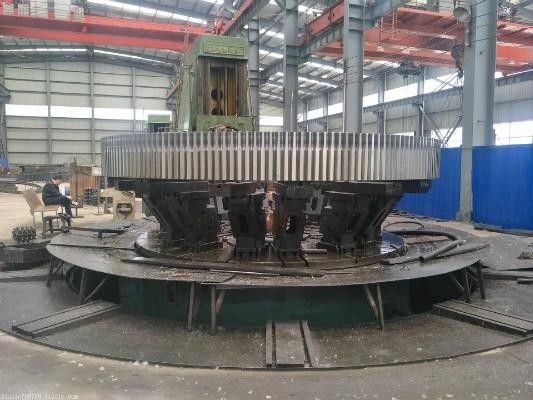

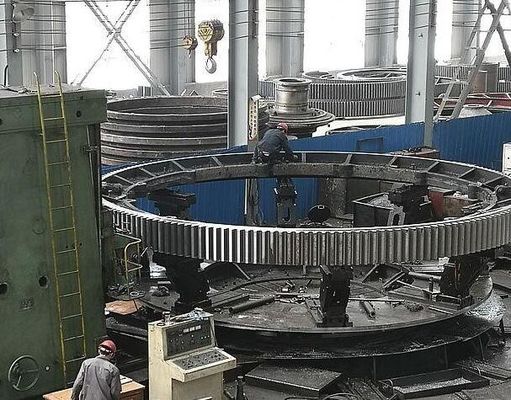

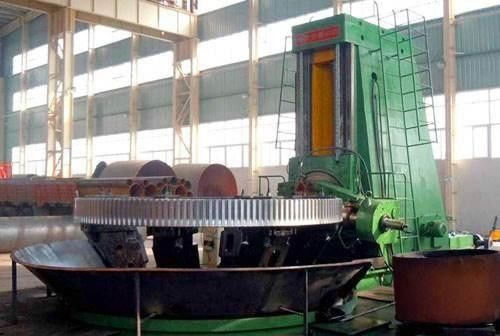

CITIC IC เครื่องตัดเกียร์ประกอบด้วย:
ระยะของโมดูล: โมดูล 10 ถึง โมดูล 70
กว้าง: ขั้นต่ํา 100 mm ถึง 16000 mm
น้ําหนัก: ขนาดสูงสุด 120 MT ชิ้นเดียว
กล่องเกียร์/เกียร์ที่แข็งแรงและติดดิน:
คะแนน:
ด้วยเครื่องยนต์ขนาดมากกว่า 1000 เครื่องที่ขายทั่วโลก CITICIC Gear เป็นผู้จําหน่ายชั้นนําในอุตสาหกรรมซีเมนต์และแร่ธาตุเรามีส่วนร่วมอย่างเต็มที่ในการกําหนดมาตรฐานสําหรับการคํานวณระดับเครื่องยนต์และปัจจัยการใช้งาน.
เราให้บริการเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็มเข็ม
เกียร์ที่ผลิตได้กลายเป็นทั่วไปในอดีตและถูกสร้างขึ้นด้วยวัสดุเย็บเกียร์เหล็กโกงและโครงสร้างร่างกายไฟฟ้า weldedแหวนถูกผลิตจากบล็อกทั้งหมดของเหล็กสแตนเลสความต้านทานสูง. หลังจากการแปรรูปแหวนอย่างหยาบคายแล้ว เราดําเนินการรักษาความร้อนด้วยการแข็งแรงและความเข้มแข็ง เพื่อปรับปรุงลักษณะทางกลและด้วยเหตุนี้ผลงานที่เกี่ยวข้องของมัน
ข้อดีของเกียร์วงล้อมที่ผลิต
คุณสมบัติเหล่านี้จะลดเวลาและค่าใช้จ่าย การผลิตผลิตให้การจัดส่งอย่างรวดเร็ว
นี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งในสถานการณ์ฉุกเฉิน, ที่ล้อเกียร์ที่มีอยู่ได้รับความเสียหาย
ลักษณะ
กระบวนการสลักวัสดุ
• การเหมือง
• การม้วนสุดท้าย
• ระบบเย็นเตาอบ
• การควบคุมการผลิต
• การดับน้ํา
• การทดสอบความแข็ง
• การแปรรูปแบบหยาบ
• การทดสอบ Ultrasonic และการตรวจสอบมิติ
• การรับรองการตรวจสอบสุดท้าย
มาตรฐาน/ใบรับรอง
• UNI EN ISO
• AWS
• ASTM
• ASME
• DIN
การใช้งาน
เครื่องยางเข็มของเราถูกใช้ในอุตสาหกรรมซีเมนต์และแร่ธาตุ:
• เครื่องบดแนวขวางหลายชนิด
• เครื่องแห้งแบบหมุน
• เตาอบหมุน
• อุปกรณ์อื่น ๆ ที่ใช้ในวงกลมเกียร์ขนาดใหญ่
CITICIC Gear ลงทุนในทรัพยากรที่สําคัญและบรรลุนวัตกรรมหลายอย่างกับพีนีความแข็งแรงและการเสร็จสิ้นระหว่างพีเนี่ยนและเกียร์มีความสําคัญสําหรับอายุการใช้งานยาวของอุปกรณ์ที่ติดตั้งเราออกแบบและผลิตพีเนี่ยน เพื่อตอบสนองความต้องการของลูกค้าทุกคน ไม่ว่าสถานการณ์จะพิเศษแค่ไหน
การออกแบบพีเนี่ยน
การเกิดวัตถุ
ลักษณะ
มาตรฐาน/ใบรับรอง
ข้อดี
เราเป็นผู้จําหน่ายชั้นนําอุปกรณ์เกียร์รอบเตาอบสําหรับพืชต่าง ๆ ดังกล่าวต่อไปนี้
ความสามารถในการตัดเกียร์:
เกียร์รอบคิลนมีอยู่เป็นหลักในสองส่วน, สี่ส่วน, 8 ส่วนหรือหลายส่วนตามความต้องการและความเหมาะสมกับการใช้งานของเกียร์
ในด้านส่วนประกอบของโรงบด เราจําหน่ายหัวโรงบด, ทางเข้าอาหาร, รอลเลอร์บด, แหวนการขี่เตาปูนซีเมนต์, เครื่องยางโยง, บล็อกแกนนอกจากนี้เราจําหน่ายโรงงานเปลือกของโครงสร้างและการผลิต.
เอกสารประกันคุณภาพ
รายงานต่อไปนี้จะต้องนําเสนอให้การประกันคุณภาพ:
a. รายงานสารเคมี
b. รายงานร่างกาย
c. เอกสารการบําบัดด้วยความร้อน
CITIC HMC Q/HM 973.2-2007
รายละเอียดสําหรับเหล็กท่อสําหรับโรงบด
15
d. รายงานการตรวจ Ultrasonic (ก่อนและหลังการซ่อมแซม)
e. รายงานการตรวจสอบอนุภาคแม่เหล็ก (ก่อนและหลังการซ่อม)
f. รายงานมิติ
g แผนที่ซ่อมแซม
h. ขั้นตอนการเชื่อมและบันทึกคุณสมบัติขั้นตอน
i. คุณสมบัติในการปั่น
j. คุณสมบัติผู้ตรวจสอบการทดสอบที่ไม่ทําลาย
| รายการ | คําอธิบาย |
| วัสดุธรรมดาของอุปกรณ์ | 35simn,ZG45 |
| วัสดุที่ดีกว่าของอุปกรณ์ | 42crmo, 20crnimoA |
|
อุปกรณ์เข็ม |
(1) GS42CrMo4สแตนเลสสแตนเลส (มาตรฐานของบริษัท) HB 220 ~ 240 (2) ครึ่งโครงสร้าง, Y-Spoke(3) กระบอก (4) โครงสร้างการปิดและการจัดสรรที่เหมาะสมของเหล็กสแตนเลส (มาตรฐานที่ครอบครองโดยบริษัท) |
(1) การปรับปรุงเหล็กภายนอก (R-H อาร์กอนและการปรับปรุงความว่าง)
(2) เทคโนโลยีการแขวนทรายหม้อเย็นพิเศษเพื่อให้แน่ใจว่าการหลอม (3) การปกติ (เทคโนโลยีพิเศษ) เพื่อให้แน่ใจว่าความแข็งของพื้นผิวฟัน หลังจาก (4) การบดบดบดบด, เวลาปล่อย, ซ่อมผิวข้อต่อ, จากนั้นม้วนละเอียด
(5) เครื่องปักหม้อทําเอง |
(1) คุณสมบัติทางกลและองค์ประกอบทางเคมีของเครื่องโยง (มาตรฐานภายใน) (2) การบดหลังการทดสอบเสียง (3) การทําปลายปลาย, การทําปลายปลายหลังจากการทดสอบ Ultrasonic และตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กบนผิวฟัน การทดสอบความแข็ง (5) การตรวจสอบความอดทนของฟัน (6) การทดสอบภาระการประกอบโรงงานเพื่อตรวจสอบความแม่นยําของขนาดของอุปกรณ์ |
ความต้องการทางเทคนิคของวงแหวน CITICIC Gear ขนาดใหญ่
1) ได้รับการรักษาก่อนการปกติผิวการรักษาความแข็ง ความแข็ง HB210 ~ 250; ผลงานทางกลคือความแข็งแรงที่สุด Rb 690MPa, ความเครียดผลิต Rs 490MPa, ความยาว D5 11%,การลดพื้นที่ W 25%, ความแข็งแรงต่อการกระแทก Ak 30J; ฟันที่แข็งแรงโดยการผลักดัน, ความแข็งแรง HRC50 ~ 55; ความลึกชั้นที่แข็งแรงอย่างมีประสิทธิภาพ 3 ~ 5 มม.
2) การตรวจสอบความบกพร่อง Ultrasonic ทั่วไป, คุณภาพภายในควรตอบสนองสองข้อความต้องการ GB7233-87 ข้อความต้องการมาตรฐาน; ฟันและฟิลเล่ตรวจสอบอนุภาคแม่เหล็กคุณภาพควรตอบสนองความต้องการสองมาตรฐาน GB/T9444-88.
3) หมายเหตุการโยนไม่ได้กลม R5 ~ R10
4) ช่องฟันในทั้งสองปลายและ 1 45b.5) โดยสองและครึ่ง กว้างของฟันเกียร์วงแหวนของแต่ละวงแหวนเชื่อมตามขอบของวงแหวนทั้งวงที่ทําด้วยพับความแข็งแรงสูงรวมกันกับพื้นผิวฟันต้องอยู่ในกลางด้านล่าง.
2 กระบวนการผลิตเครื่องกลมวงแหวนขนาดใหญ่
2.1 ของแท้
โรงงานหลอมเหล็กหนักที่ดําเนินการโดยมาตรฐาน GB11352-89 ระบุความต้องการสําหรับการจําลองตามกระบวนการหลอม, การหลอม,การคัดเลือกกล่องชน, การทําความสะอาด, การผูกพัน castings; ระหว่างการตรวจสอบและการยอมรับโดยภาพวาดและความต้องการทางเทคนิคสําหรับเหล็ก
เช็ค ตามมาตรฐาน JB/T6402-92 ออกหลังจากรับ
ขั้นตอนลง
2.2 การบด
ผ่านโดยการวาดและอยู่ภายนอกอนุญาต การจัดสรร การเชื่อมต่อ การประมวลผลทั้งภายในและภายนอกวงกลม การรวมผ่าหน้า การเจาะและกระบวนการอื่น ๆ
2.3 การบาดเจ็บจากการสํารวจ
การตรวจสอบความบกพร่อง ultrasonic ทั่วไป คุณภาพภายในควรตอบสนองสองความต้องการของมาตรฐาน GB7233-87
2.4 ทําให้การรักษาก่อนเป็นปกติ
คู่ครึ่งแหวนปกติและการบํารุงรักษา, ให้การจัดตั้งที่ดีสําหรับการแข็งผิวภายหลัง; พิมพ์แผนภาพการปรับปรุงของเกียร์ครึ่งแหวนการตรวจสอบหลังจากการรักษาความร้อน
2.5 การแปรรูป
แหวนสองครึ่งแรกถูกทําขึ้นด้วยพวงมาลัยความแข็งแรงสูง เชื่อมแหวนทั้งหมด กระบวนการทั้งหมดโดยการวาดวงกลม Quannei Wai ฟันและปลายบนและล่างและจากนั้นการวาดและการแปรรูป ความต้องการกระบวนการบด.
2.6 การกําจัดความเครียดในการแปรรูป
แหวนทั้งหมดถูกผสมผสาน เพื่อกําจัดความเครียด
2.7 การแข็งกระชับผิวแหวนโดยรวม
IF ตลอดพื้นผิวฟัน alveolar การแข็งแรงโดยการผลักดัน ความแข็ง HRC50 ~ 55, ความลึกชั้นแข็งแรงที่มีประสิทธิภาพ 3 ~ 5 มม.
2.8 การตรวจสอบสุดท้าย
อันดับแรก, การตรวจสอบความถี่ความถี่, ความแข็งหลังจากการทับทิมแหวนเกียร์ cogging ตอบสนองความต้องการของภาพ;เพื่อตรวจสอบว่าเส้นผ่าตัดภายนอกสูงสุดขนาดใหญ่ D6944 กว่าความบิดเบือน 3 มม, การแก้ไขทางกลที่จําเป็นจนกว่าคุณสมบัติ; ในอันดับที่สาม, การตรวจสอบอนุภาคแม่เหล็กของฟันและฟิลเล่, คุณภาพควรตอบสนองสองข้อบังคับตามภาพวาดและความต้องการทางเทคนิคสําหรับการตรวจสอบสุดท้าย.
CITICIC เริ่มต้นในปี 1956 เป็นผู้ผลิตอุปกรณ์เหมืองแร่และอุปกรณ์ซีเมนต์ที่ใหญ่ที่สุดในจีนรวมทั้ง
การทําเหมืองแร่ การก่อสร้าง การทําโลหะ สิ่งแวดล้อม พลังงาน เคมี ทะเล การโยงและการสลัก
CITIC IC ผลิตอุปกรณ์ที่มีคุณภาพมากกว่า 200,000 ตันต่อปี ผลิตภัณฑ์ของเราประกอบด้วย เครื่องบด เครื่องบด เครื่องบด เครื่องอบ เครื่องเย็น เครื่องยก เครื่องลด เครื่องแปรงลมและเครื่องปรับอากาศCITIC IC ยังผลิตเครื่องท่อและเครื่องโกงหนัก, รวมถึงระบบควบคุมไฟฟ้า / ไฮดรอลิกและระบบการหล่อลื่น
โรงงานของเราในลูโยยาง ครอบคลุมมากกว่า 3 ล้านเมตรสแควร์ ซึ่ง 2 ล้านเมตรสแควร์ถูกปกปิด200 คนเป็นวิศวกร.
CITIC IC ผลิตอุปกรณ์ที่มีคุณภาพมากกว่า 200,000 ตันต่อปี ผลิตภัณฑ์ของเราประกอบด้วย เครื่องบด เครื่องบด เครื่องบด เครื่องอบ เครื่องเย็น เครื่องยก เครื่องลด เครื่องแปรงลมและเครื่องปรับอากาศCITIC IC ยังผลิตเครื่องท่อและเครื่องโกงหนัก, รวมถึงระบบควบคุมไฟฟ้า / ไฮดรอลิกและระบบปรับน้ํามัน เป็นต้น
| รายการ | คําสังเกต |
| วัสดุปกติสําหรับอุปกรณ์กว้าง | zg45, 35simn |
| วัสดุที่ดีกว่า | 42crmo |
วัสดุเครื่องกลม
42CRMO สแตนเลอร์ DATA
รายการสารเคมี
C: 0.38-0.45%
Si: 0.17-0.37%
Mn: 0.50-0.80%
S: ยอมให้มีส่วนเหลือ < 0.035%
P: ยอมให้มีส่วนเหลือ < 0.035%
Cr: 0.90-1.20%
Ni: ยอมให้มีส่วนเหลือ < 0.030% Cu: ยอมให้มีส่วนเหลือ < 0.030%
โม: 0.15-0.25%
ข้อมูลทางกล
ความแข็งแรงในการดึง σb (MPa): >1080(110)
จุดการผลิต σs (MPa): > 930 ((95)
ความยาว σ5 (%) > 12
การลดพื้นที่ ψ (%): >45 Akv (J): พลังงานซับซ้อนแรงกระแทก Akv ((J): >63
ค่าความแข็งแรงต่อการกระแทก αkv (J/cm2): >78 ((8)
ความแข็ง: < 217HB
ขนาดตัวอย่าง: ขนาดของตัวอย่างที่ว่างคือ 25 มม.
ข้อมูลทางกายภาพ
อุณหภูมิจุดวิกฤต (มูลค่าประมาณ): Ac1=730°C, Ac3=800°C, Ms=310°C
คณิตขยายเส้น: อุณหภูมิ: 20~100°C/20~200°C/20~300°C /20~400°C/20~500°C /20~600°C
ความกว้างเส้นตรง: 11.1x10K/12.1x10K/12.9x10K/13.5x10K/13.9x10K14.1x10K
โมดูลัสความยืดหยุ่น: อุณหภูมิ 20°C/300°C/400°C/500°C/600°C
โมดูลความยืดหยุ่น 210000MPa/185000MPa/ 175000MPa/165000MPa/15500oMPa
