รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อ: | วอชบ็อกซ์ | สภาพ: | ใหม่ |
---|---|---|---|
ห้องจิ๊ก: | 1-3 ชิ้น | น้ําหนัก: | นน.130กก |
การรับประกัน: | 1 ปี | รุ่น: | จิ๊กไดอะแฟรม 100*150 |
พื้นที่ห้องตะแกรง: | 0.015 ม.² | เวลาเร่งรีบ: | 420/นาที |
แสงสูง: | อุปกรณ์แต่งแร่จิ๊กขุด,จิ๊กขุดแชมเบอร์ 3 ชิ้น,จิ๊กขุดประสิทธิภาพสูง |
อุปกรณ์บดแร่ กล่องล้าง Jigging ในเหมืองแร่ Jig Grinder Machine
1รายละเอียดผลิตภัณฑ์
Jigging หยุดแร่เป็นส่วนหนึ่งของการปรับปรุงการทํางานการคัดแยก, มันกับน้ําเป็นสื่อการแยก, โดยใช้การเลือกในส่วนของแร่ gangue ความแตกต่าง, ดําเนินการคัดแยกจิกเป็นส่วนหนึ่งของกระดูกส่วนกลาง, กระแทกและความเร็วตามสัดส่วนของแร่ธาตุที่เลือก, สามารถปรับเปลี่ยนได้อย่างยืดหยุ่น, ใช้กันอย่างแพร่หลายในวอลเฟิร์มเทน, ทองเหลืองทองเหลือง, ฮาเมติท, เหล็กน้ําตาล, มังกานีส, ไทเทเนียม, แอนติโมนี,โลหะ, ทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลือง ทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง ทองเหลืองทองเหลืองทองเหลือง
2. อุปกรณ์บดแร่ จิก ปริมาตรสินค้า
(1) ภาพรวมของจิก diaphragm ถังคู่

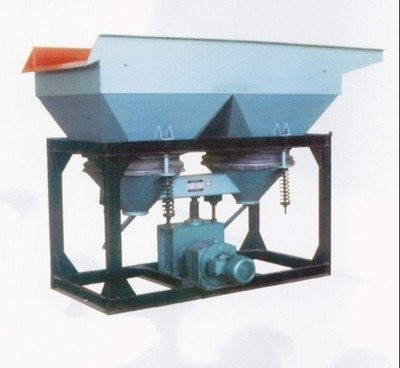

จิ๊กไดอาฟรากัมถังคู่แบ่งออกเป็นพื้นที่จิ๊กซ้ายและขวาสองประเภท. จิ๊กนี้เป็นปั่นคง เหมาะสําหรับการแยกแร่โลหะ เช่น วอลฟ์สเทน, ทองคําที่มีพลาเซอร์,แร่ทองเหลือง, ฯลฯ สามารถนําไปใช้ในการเลือกวัสดุละเอียด, สามารถนําไปใช้ในการเลือกวัสดุหยาบ, ขนาดอนุภาคอาหารแร่สูงสุด 6-8mm,แต่ในกรณีส่วนตัวของการแยก placerขนาดอนุภาคสูงสุด 12 มม.
(2) โครงสร้างและคําแนะนําการใช้ของจิ๊ก diaphragm ถังสอง
LTS300×450 โครงสร้างจิ๊ก diaphragm ถังคู่ประกอบด้วย: ร่างบิน, อุปกรณ์ส่งส่ง, เครื่องแยกน้ํา, diaphragm และล็อคและส่วนหลักอื่น ๆ, ร่างมีสองขนาดของ hopper,แต่ละกระดาน diaphragm แบ่งออกเป็นพื้นที่ jig และพื้นที่ diaphragm โดยมีส่วนแยกด้านล่าง. กระบวนการ jigging ขึ้นอยู่กับ diaphragm ยางสําหรับการเคลื่อนไหวขึ้นและลง reciprocating สร้างโดยสื่อ (น้ํา) เพื่อดําเนินการมอเตอร์ขับรถล้อหนังใหญ่ผ่านเข็มขัดสามเหลี่ยมเพื่อหมุน, เพื่อให้แท่งเชื่อมบนแกน eccentric เคลื่อนขึ้นและลง และแขน rocker เชื่อมต่อกับแท่งเชื่อมยังเคลื่อนขึ้นและลงและมีแท่งเชื่อมสองบนแขน rocker เชื่อมต่อกับแผ่นกางเกง, เพื่อให้หลอดเลือดออกขึ้นและลง การเคลื่อนไหวที่สลับกัน, jigging
ตามขนาดเมล็ดของแร่ที่ได้รับการบําบัด, การชักของแท่งเชื่อมต่อสามารถเปลี่ยนและการชักที่แตกต่างกันสามารถเลือกเพื่อได้รับผลกระทบที่ดีที่สุดวิธีการของการเปลี่ยนแปลงเวลาเจาะคือการเปลี่ยนล้อเข็มขัดหนังเล็ก. สามารถมีสองประเภทของเวลา Punching: 322 ครั้ง / นาที; 420 การตีต่อนาทีและหมุนตําแหน่งสัมพันธ์ระหว่างหมวกปรับ eccentric และแกน eccentricมี 11 กล่องที่แตกต่างกัน (0-25.3 มม.)
เนื่องจากการเพิ่มเชื้อบนเชื้อทํางาน, jig สามารถใช้ในการจัดการวัสดุที่มีขนาดอนุภาคไม่เท่าเทียมกัน (หมายเหตุ:สกรีนนี้ไม่สามารถนําเสนอตามความต้องการของคําสั่ง) แร่ดิบที่เลือกถูกส่งไปยังห้อง jigging, เนื่องจากการกระตุ้นของแผ่นผ่า, ส่วนละอองแร่ในสื่อถูกจัดเป็นชั้นตามแรงโน้มเฉพาะ;ส่วนละเอียดและส่วนละเอียดของแร่หนักผ่านช่องว่างและกรองของส่วนละเอียดของเตียงประดิษฐ์, วางในจิกถังที่เก็บอนุภาคแร่ (แร่แร่เบาและเบา) ด้านบนโดยการไหลผ่านสื่อไปยังปลายปากการออกของกรอง,เนื่องจากตําแหน่งของห้อง jig หลังนี้ต่ํากว่าห้อง jig ก่อน 50 mmดังนั้นอนุภาคแร่เบาจะไหลผ่านแผ่นหางของห้องแรกและเข้าห้องหลัง และจะ jig ged อีกครั้งความสูงของตําแหน่งแผ่นหางสามารถปรับตามความต้องการในการควบคุมขนาดของอัดทองคําคอนเซ็นทรัดในกระบวนการเก็บและการปล่อยของกระบวนการออกจากท่อการปล่อยครั้งละครั้ง
3.อุปกรณ์การบดแร่ข้อมูลทางเทคนิคหลักของจิ๊กไดอาฟรากม้าสองถัง:
รายละเอียดสินค้าและพารามิเตอร์ทางเทคนิค
รูปแบบ SPEC | ห้องเจก |
พื้นที่ห้องจอ (m2) |
ขนาดอาหาร ((มม) | ความสามารถในการผลิต ((t/h) | ความยาวของชัก(mm) | เวลาของการกระแทก ((เวลา/นาที) | การเพิ่ม wate ((t/h) |
(kg/cm2) |
มอเตอร์ | น้ําหนัก (kg) | |
ประเภท | พลังงาน (KW) | ||||||||||
100 × 150 กล่องกระดูกส่วนกลาง |
1 | 0.015 | -3 | 00.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
300×450 เครื่องยัดแผ่นแผ่นกล่องสองชั้น |
2 | 0.27 | - 12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
1000 × 1000 เครื่องย้ายลงแบบโคนิค |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
370×360 เครื่องย้ายล่างแบบโคลน diaphragm jig |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
การทํางานหนัง trapezoidal ด้านย้าย diaphragm jig | 3 | 2.7 | -3 | 12.5-375 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
670 × 920jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 ปี | 240 - 300 |
อุปกรณ์บดแร่ กล่องล้าง Jigging ในเหมืองแร่ Jig Grinder Machine
