รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เส้นรอบวงเกียร์, วงแหวนขนาดใหญ่ | ความแข็ง: | เหล็กแผ่นรีดร้อน 50~55 |
|---|---|---|---|
| การลดพื้นที่: | w25% | ความลึกของการชุบแข็งที่มีประสิทธิภาพ: | 3~5มม |
| การยืดตัว: | d511% | คุณสมบัติ: | ความจุสูงและการทำงานที่ราบรื่น |
| การจัดหมวดหมู่: | เกียร์เส้นรอบวง | การรับประกัน: | 12 เดือน |
| แสงสูง: | Mill Girth Gear Casting,Mill Girth Gear Forging,Dia Mill ขนาดใหญ่ Gear Girth Gear |
||

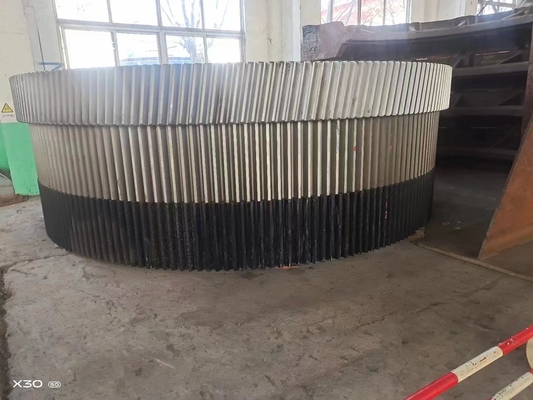

OEM การหล่อและการปลอม Mill Girth Gear Steel เดือยเฟืองแหวนเส้นผ่านศูนย์กลางขนาดใหญ่
1.ขั้นตอนการผลิตแหวนฟันใหญ่สำหรับเฟืองเส้นรอบวง
(1) ว่างเปล่า

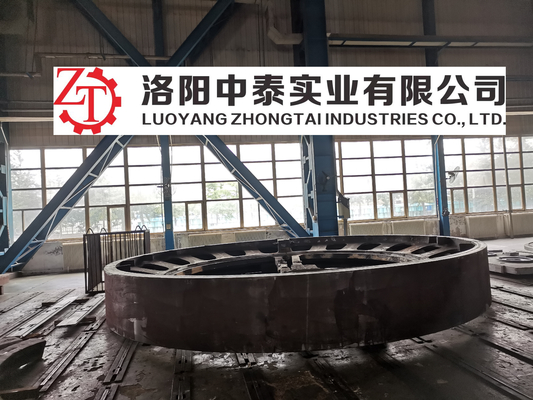

ช่องว่างการหล่อเหล็กจัดทำโดยโรงงานหล่อและตีขึ้นรูปหนักของ CITIC Heavy Industry Machinery Co., LTD.มีการใช้งานตามมาตรฐาน gb11352-89การขึ้นรูป การหลอม การเท การตีกล่อง การทำความสะอาดและการแต่งหล่อตามข้อกำหนดของกระบวนการหล่อในระหว่างการตรวจสอบและการยอมรับ จะต้องตรวจสอบช่องว่างเหล็กหล่อตามแบบและข้อกำหนดทางเทคนิค และกระบวนการจะถูกวางลงหลังจากผ่านการยอมรับตามมาตรฐาน JB/T6402-92
(2) การกลึงหยาบ
วาดเส้นตามความต้องการของแบบและจัดสรรค่าเผื่อการประมวลผล การจัดตำแหน่ง การเชื่อมต่อ การประมวลผลวงในและวงนอก กัดผิวร่วม การเจาะ และกระบวนการอื่นๆ
(3) การบาดเจ็บของตัวแทน
การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองของมาตรฐาน GB7233-87
(4) ปรับสภาพให้เป็นปกติ
แหวนครึ่งวงถูกทำให้เป็นมาตรฐานและอบร้อนเป็นคู่เพื่อให้มีโครงสร้างจุลภาคที่ดีสำหรับการดับผิวในภายหลังและตามข้อกำหนดของภาพวาดเพื่อตรวจสอบการเสียรูปของวงแหวนครึ่งเฟืองหลังการอบชุบ
(5) การตัดเฉือน
วงแหวนครึ่งวงแรกสองวงแรกที่มีการเชื่อมต่อสลักเกลียวความแข็งแรงสูงเข้ากับวงแหวนทั้งวง ตามความต้องการของการประมวลผลรูปวาดของวงกลมวงแหวนทั้งหมดและปลายด้านบนและด้านล่าง จากนั้นตามแบบและข้อกำหนดการตัดเฉือนสำหรับการกัดฟัน
(6) ขจัดความเครียดจากการตัดเฉือน
วงแหวนรวมถูกอบอ่อนเพื่อขจัดความเครียด
(7) การดับพื้นผิวของวงแหวนเฟืองรวม
การชุบแข็งแบบเหนี่ยวนำความถี่ปานกลางที่ผิวฟันตามร่องฟัน ความแข็ง HRC50~55 ความลึกของชั้นการชุบแข็งที่มีประสิทธิภาพ 3~5 มม.
(8) การตรวจสอบขั้นสุดท้าย
ประการแรก ทดสอบว่าความแข็งของแต่ละร่องของวงแหวนเฟืองหลังการชุบแข็งและการแบ่งเบาบรรเทาความถี่กลางเป็นไปตามข้อกำหนดของการวาดภาพหรือไม่ประการที่สอง ตรวจสอบว่าขนาดของเส้นผ่านศูนย์กลางภายนอกสูงสุด D6944 นั้นใหญ่เกินไปหรือไม่ เช่น การเสียรูป 3 มม. จำเป็นต้องมีการแก้ไขเชิงกลจนกว่าจะผ่านการรับรองประการที่สาม สำหรับการตรวจสอบอนุภาคแม่เหล็กของฟันเฟืองและเนื้อฟันเฟือง คุณภาพควรเป็นไปตามข้อกำหนดรองที่กำหนดไว้ในมาตรฐาน GB/T9444-88ในที่สุดตามภาพวาดและข้อกำหนดทางเทคนิคสำหรับการตรวจสอบขั้นสุดท้าย
2. พารามิเตอร์ผลิตภัณฑ์ของวงแหวนขนาดใหญ่สำหรับเฟืองเส้นรอบวง
| วงแหวนเกียร์ขนาดใหญ่ |
⑴GS42CrMo4 เหล็กหล่อโลหะผสม (มาตรฐานองค์กร) HB 220 ~ 240 โครงสร้างครึ่งแผ่น ชนิด Y (3) ฟันเฉียง (4) โครงสร้างการปิดผนึกและการจัดตำแหน่งที่เหมาะสม |
⑴ การกลั่นนอกเตาหลอมเหล็ก (การเป่าอาร์กอนและการบำบัดด้วยสุญญากาศ RH) (2) ใช้เทคโนโลยีการแขวนแม่พิมพ์ทรายเย็นแบบพิเศษเพื่อให้แน่ใจว่ามีความหนาแน่นของการหล่อและฟัน (3) การรักษาแบบปกติ (เทคโนโลยีที่เป็นกรรมสิทธิ์) เพื่อให้แน่ใจว่าผิวฟันมีความแข็ง (4) หลังจากการถูแบบหยาบ ให้คลายการเสื่อมสภาพ ซ่อมแซมพื้นผิวข้อต่อ จากนั้นจึงทำการรีดแบบละเอียด ⑸ เตาประกอบอาหารแบบโฮมเมดที่มีความแม่นยำ |
⑴ คุณสมบัติทางกลและองค์ประกอบทางเคมีของการหล่อชิ้นงาน (มาตรฐานการควบคุมภายใน) (2) การตรวจจับรอยร้าวแบบอัลตราโซนิกหลังจากการกลึงหยาบ ⑶ การตกแต่งครึ่งหนึ่ง การตรวจสอบอัลตราโซนิกขั้นสุดท้ายและการตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กผิวฟัน, การตรวจสอบความแข็ง ⑸ ตรวจสอบความคลาดเคลื่อนของฟัน ⑹ การทดสอบการประกอบทั่วไปแบบไม่โหลดก่อนส่งมอบ ตรวจสอบความแม่นยำในการประกบของเฟืองขนาดใหญ่และขนาดเล็ก |
3. กรณีแนะนำเกียร์วงแหวนขนาดใหญ่
(1) ริงเกียร์ที่ใหญ่ที่สุดในจีน ริงเกียร์ที่ใหญ่ที่สุดในโลกกำลังออกจากสายการผลิตใน Luoyang Zhongxin Heavy Machinery Group Co., LTD. มณฑลเหอหนานวงแหวนมีเส้นผ่านศูนย์กลาง 9.936 เมตร เส้นผ่านศูนย์กลางภายใน 7.950 เมตร น้ำหนักรวม 80 ตันปลายด้านนอกของวงแหวนบุด้วยฟัน 274 ซี่ สูง 0.9 เมตร
(2) Citic Heavy Machinery Co., Ltd. ได้ลงนามในสัญญาการผลิตกับ Wuhan Iron and Steel Group เพื่อผลิตเตาเผาเผาเม็ดออกซิไดซ์ที่ใหญ่ที่สุดในโลกสำหรับบริษัทดังกล่าวในฐานะที่เป็นส่วนสำคัญของเตาเผาซินเทอร์ การแปรรูปเฟืองวงแหวนขนาดใหญ่จึงดึงดูดความสนใจก่อนหน้านี้ Citic เครื่องจักรหนักการประมวลผลแหวนเส้นผ่านศูนย์กลางสูงสุด 8.8 เมตรความสำเร็จในการผลิตวงแหวนเฟืองขนาดใหญ่ของ Wuhan Iron and Steel Co., Ltd. ได้บรรลุความก้าวหน้าครั้งสำคัญอีกครั้งในประวัติศาสตร์การประมวลผลวงแหวนเฟืองของจีนและของโลกวงแหวนมีเส้นผ่านศูนย์กลาง 9.936 เมตร เส้นผ่านศูนย์กลางภายใน 7.950 เมตร น้ำหนักรวม 80 ตันปลายด้านนอกของวงแหวนบุด้วยฟัน 274 ซี่ สูง 0.9 เมตรความสำเร็จในการผลิตวงแหวนฟันขนาดใหญ่ถือเป็นความก้าวหน้าครั้งสำคัญในประวัติศาสตร์การแปรรูปวงแหวนฟันของจีนและของโลก
