รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | ฝาปิดท้ายอะไหล่โรงสีบอล | แบบอย่าง: | ZG270—500 ฝาปิดปลายเหล็กหล่อ |
|---|---|---|---|
| การใช้งาน: | โรงงานผลิต พลังงาน & เหมืองแร่ | วัสดุ: | เหล็กหล่อคุณภาพสูง |
| เทคโนโลยีการประมวลผล: | การกลั่นภายนอกของเตาหลอมเหล็กหลอมเหลว | การจัดหมวดหมู่: | การหล่อและการตีขึ้นรูป |
| คำสำคัญ: | ฝาปิดท้าย, ฝาปิดท้าย, แผ่นปิดท้าย, ฝาครอบศีรษะ | การรับประกัน: | 12 เดือน |
| แสงสูง: | Castings Ball Mill End Cover,ฝาครอบปลายอะไหล่บอลมิลล์,Forgings Ball Mill End Cover |
||

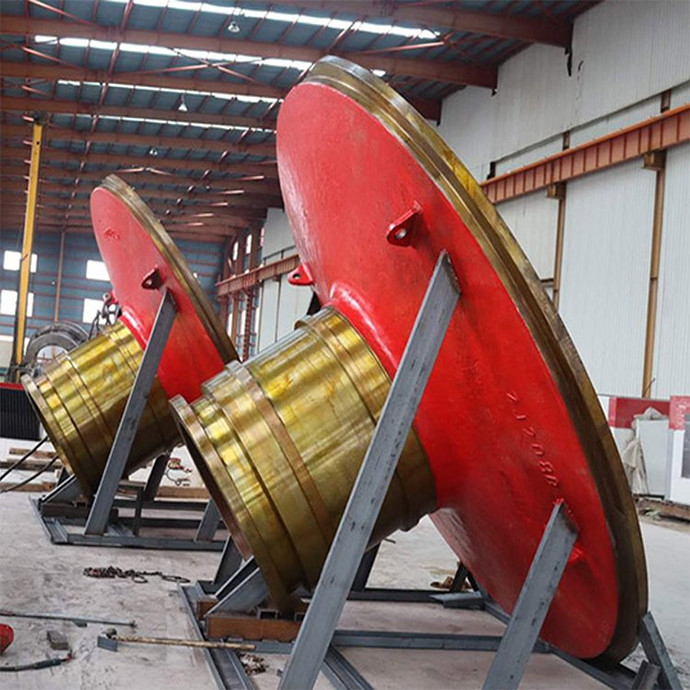

การหล่อฝาท้ายเหล็กแบบกำหนดเองและการตีขึ้นรูปฝาครอบปลายโรงสีบอล
1. บทนำของการหล่อและการตีขึ้นรูป
ฝาปิดท้ายของโรงสีลูกเป็นหนึ่งในส่วนหลักของโรงสีลูกที่ผลิตโดยโรงงานของเราวัสดุปิดท้ายคือ ZG270-500
ความแข็งแรงของส่วนที่อันตรายของฝาครอบปลายหัวกัดบอลเป็นปัญหาแรกที่ต้องพิจารณาในการออกแบบฝาครอบปลาย เนื่องจากฝาครอบปลายรองรับกระบอกหัวบอลมิลที่ค่อนข้างหนักบนตลับลูกปืนหลัก
โดยทั่วไปแล้ว ฝาครอบปลายหัวบอลมิลจะมีรูปทรงกรวยเล็กน้อย ซึ่งออกแบบมาเพื่อคำนึงถึงการกำหนดค่าของตลับลูกปืนหลัก ความต้านทานการดัดของวารสาร และปัญหาในการหลีกเลี่ยงไม่ให้เฟืองขนาดใหญ่สัมผัสกับฐานของตลับลูกปืนหลักฝาครอบท้ายของโรงสีลูกขนาดใหญ่และขนาดกลางส่วนใหญ่ทำจากเหล็กหล่อ ในขณะที่โรงสีลูกขนาดเล็กทำจากเหล็กเหนียวเพื่อให้แน่ใจว่าแกนของฝาครอบท้ายและกระบอกสูบมีจุดศูนย์กลางร่วมกัน โดยปกติแล้วฝาครอบท้ายและวารสารจะถูกหล่อเป็นหนึ่งเดียวกันแต่ในกรณีที่ความจุของอุปกรณ์ถลุงและหล่อไม่เพียงพอ พวกมันยังสามารถหล่อแยกจากกัน หลังจากผ่านกรรมวิธีแล้ว พวกมันจะถูกยึดเข้าด้วยกัน และสุดท้ายคือการประมวลผลเชิงกล
เมื่อกำหนดส่วนบันทึกของฝาครอบท้าย จะต้องพิจารณาล่วงหน้าว่าโรงสีลูกขับเคลื่อนด้วยเฟือง (ฟันตรง ฟันเกลียว หรือฟันเฟือง)เนื่องจากข้อผิดพลาดในแนวนอนของแกนระหว่างการติดตั้ง ลูกกลิ้งอาจสร้างแรงตามแนวแกนระหว่างการทำงานดังนั้นเพื่อป้องกันไม่ให้กระบอกสูบเคลื่อนที่ในแนวแกนภายใต้การกระทำของแรงตามแนวแกนและส่งผลกระทบต่อการทำงานปกติของเกียร์ จึงจำเป็นต้องแก้ไขสมุดรายวันอย่างไรก็ตาม ในกรณีนี้ ความเป็นไปได้ของการขยายตัวจะต้องเป็นไปได้ เนื่องจากกระบอกปืนจะยืดออกเนื่องจากความร้อน และเมื่อโหลดจะยากขึ้นดังนั้น แน่นอนว่า สมุดรายวันสองเล่มของทรงกระบอกไม่สามารถแก้ไขได้ในเวลาเดียวกัน แต่สามารถแก้ไขได้เพียงอันเดียว และอีกอันหนึ่งเรียกว่าปลายอิสระที่เคลื่อนที่ได้
เพื่อให้บรรลุวัตถุประสงค์นี้ วารสารมักจะได้รับการออกแบบให้มีไหล่ที่เท่ากับความยาวของตลับลูกปืนสมุดรายวันอีกอันหนึ่งไม่มีบ่าและยาวกว่าความยาวบุชตลับลูกปืน 5-25 มม.สำหรับโรงสีทรงกระบอกสั้น วารสารใด ๆ สามารถเลือกเป็นปลายตายตัวได้เนื่องจากกระบอกสูบไม่ยาวอย่างไรก็ตาม สำหรับลูกกลิ้งทรงกระบอกยาว จะต้องเลือกวารสารใกล้กับวงแหวนเฟืองเป็นปลายตายตัวด้วยวิธีนี้ การเสียรูปของกระบอกสูบจะไม่ทำให้เฟืองเกิดการเคลื่อนตัวตามแนวแกน
จำเป็นต้องชี้ให้เห็นว่าฝาปิดท้ายทั้งสองของโรงสีลูกแตกต่างกัน หนึ่งอยู่ที่ฝาปิดท้ายเหมือง อีกอันหนึ่งคือระบายฝาปิดท้ายเหมือง
2. มาตรการด้านเทคโนโลยีการประมวลผลของการหล่อและการตีขึ้นรูป
| ฝาปิดท้ายและเพลากลวง |
⑴ เหล็กหล่อคุณภาพสูง ⑵ มุมโค้งมนรูปตัว R ขนาดใหญ่ ⑶ สลักเกลียวความแข็งแรงสูงเชื่อมต่อกับตัวกระบอกสูบ |
⑴ การกลั่นภายนอกของเตาหลอมเหล็ก (การเป่าอาร์กอนและการบำบัดด้วยสุญญากาศ RH) (2) แม่พิมพ์ใช้ทรายพิเศษควบคุมอุณหภูมิการเทและความเร็วในการเทอย่างเคร่งครัด (3) การประมวลผลบันทึกเพื่อให้แน่ใจว่ามีความร่วมแกนและความหยาบของการหยุดหน้าสุดท้าย |
⑴ คุณสมบัติทางกลและองค์ประกอบทางเคมีของการหล่อชิ้นงาน (มาตรฐานการควบคุมภายใน) ⑵ การตรวจสอบอัลตราโซนิกหลังการตัดเฉือนหยาบ ⑶ การตรวจสอบด้วยอัลตราโซนิกและการตรวจสอบอนุภาคแม่เหล็กหลังเสร็จสิ้น |
การหล่อฝาท้ายเหล็กแบบกำหนดเองและการตีขึ้นรูปฝาครอบปลายโรงสีบอล
