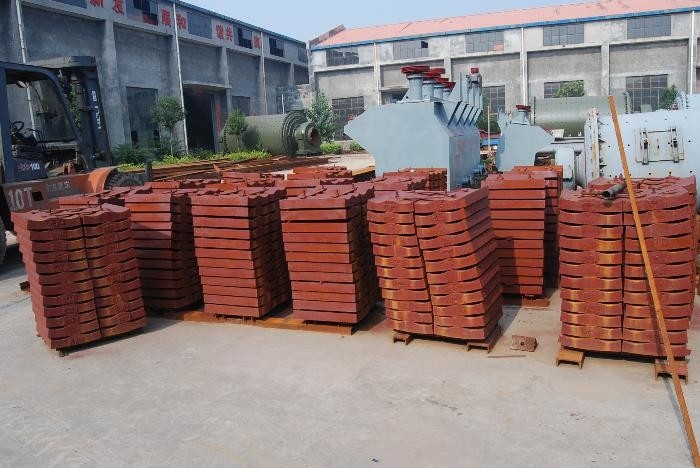

เหล็กกล้าแมงกานีสสูง Ball Mill Shell Liners และ Magnetic Lining Board

Ball Mill Castings And Forgings Liner and Magnetic Lining Board

1.คำอธิบายประสิทธิภาพของซับโรงสีลูกการหล่อและการตีขึ้นรูป

การใช้ซอฟต์แวร์พิเศษสำหรับการจำลองการกัดซับขั้นสูงที่ได้รับการยอมรับในระดับสากล ปรับโครงสร้างและขนาดของซับให้เหมาะสม

แผ่นซับในท่อและฝาปิดปลายทำจากเหล็กโลหะผสมโครเมียม-โมลิบดีนัมที่ทนทานต่อการสึกหรอและแผ่นซับนูนเพื่อปรับปรุงอายุการใช้งานและผลการเจียร

แผ่นซับในยึดด้วยสลักเกลียวหัวแบน พร้อมน็อตล็อคตัวเองและแหวนรองสลักเกลียวมีมาตรการปิดผนึกพิเศษเพื่อป้องกันการรั่วซึม

จำนวนสลักเกลียวเพื่อยึดแผ่นซับในคือ 5%

แถบเติมยางที่ทนต่อการสึกหรอใช้ที่ข้อต่อของซับในที่ปิดท้ายและกระบอกสูบซึ่งยึดด้วยซับที่อยู่ติดกัน

ยางรองระหว่างเสื้อสูบกับเสื้อสูบหนา 6 มม. เพื่อลดเสียงรบกวน

แผ่นซับถูกติดตั้งไว้ที่ผนังด้านในของกระบอกลูกโม่เพื่อป้องกันผนังด้านในจากการสึกหรอและควบคุมการเคลื่อนที่ของลูกเหล็กในกระบอกเพื่อจุดประสงค์นี้ แผ่นซับในต้องทนทานต่อการสึกหรอ มีรูปทรงพื้นผิวที่เหมาะสม และผลิต ประกอบ ถอดแยกชิ้นส่วนและบำรุงรักษาได้ง่ายที่สุดเท่าที่จะเป็นไปได้วัสดุซับในโรงสีสามารถเลือกเหล็กแข็ง, เหล็กแมงกานีสสูง, เหล็กโครเมียม, เหล็กหล่อโลหะผสม, ยางและแผ่นซับแม่เหล็ก ฯลฯ

2.ซับโรงสีลูกการหล่อและการตีขึ้นรูปพารามิเตอร์ผลิตภัณฑ์

3. การจำแนกซับโรงสีลูก:

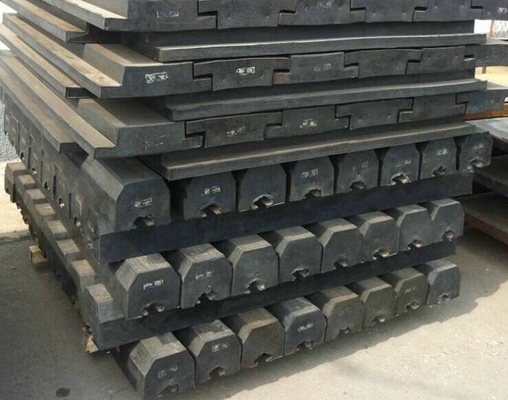

(1) แผ่นซับเหล็กแมงกานีสสูง (ZGMn13)

มีความทนทานต่อแรงกระแทกเพียงพอ และพื้นผิวสามารถชุบแข็งด้วยความเย็นและแข็งและทนต่อการสึกหรอได้เมื่อได้รับแรงกระแทกดังนั้นเหล็กแมงกานีสสูงจึงถูกนำมาใช้กันอย่างแพร่หลายในการทำแผ่นซับใน

เงื่อนไขทางเทคนิคในการแปรรูปเหล็กแมงกานีสสูงนั้นสูง ราคาก็แพงกว่าเช่นกัน สำหรับการเจียรตามการเจียรละเอียด ความต้านทานแรงกระแทกของแผ่นซับในไม่สูง สามารถเลือกเหล็กหล่อโลหะผสมอื่น ๆ ที่ทนต่อการสึกหรอและราคาถูกกว่าได้(เหล็กขาวทนการสึกหรอ, เหล็กหล่อเย็น, เหล็กหล่อก้อนกลมที่มีแมงกานีสปานกลาง)

(2) ซับยาง

ความต้านทานการสึกหรอ

เนื่องจากความยืดหยุ่นที่ดีของยาง จึงสามารถเสียรูปได้เมื่อรับแรงกระแทกของลูกเหล็ก ดังนั้นแรงจึงน้อยสำหรับวัสดุที่อ่อนนุ่ม อายุการใช้งานของแผ่นซับยางจะสูงกว่าแผ่นซับเหล็กแมงกานีส 2-3 เท่า และยิ่งความแข็งของวัสดุสูง ความเหนือกว่าของแผ่นซับยางก็มีความสำคัญมากขึ้น

ความต้านทานการกัดกร่อน

ซับเหล็กสามารถสึกกร่อนได้ด้วยสารละลายที่เป็นกรด แต่ซับในยางไม่ไวต่อสื่อที่เป็นกรดหรือด่าง น้ำ ไอน้ำ ฯลฯ ที่อุณหภูมิหนึ่ง มีเพียงน้ำมันและโอโซน (ที่ผลิตโดยมอเตอร์กำลังสูง) เท่านั้นที่สึกกร่อนได้

ประกอบและถอดชิ้นส่วนได้สะดวก

แผ่นซับยางมีน้ำหนัก 1/5 ~ 1/6 ของแผ่นซับเหล็กแมงกานีสที่มีสเปคเดียวกัน ดังนั้นจึงสะดวกในการถอดและประกอบเวลาในการติดตั้งแผ่นซับยางจำเป็นต้องติดตั้งแผ่นซับเหล็กแมงกานีส 1/3 ~ 1/4 เท่านั้น

ขอบยางบางลงและปริมาตรกระบอกสูบที่ใช้จริงเพิ่มขึ้นความหนาของแผ่นซับมักจะอยู่ที่ 50 มม

ปรากฏการณ์การอุดตันของตะแกรงยางน้อยกว่าตะแกรงเหล็ก

ซับยางมีเสียงรบกวนน้อยลงเมื่อทำงาน

ข้อเสียคือไม่ทนต่ออุณหภูมิสูงไม่เหมาะสำหรับใช้ในเครื่องเจียรแห้ง
