ชื่อ: | เฟืองเกียร์ Mill Girth Gear | วัสดุ: | เหล็กกล้าอัลลอยด์ GS42CrMo4 |
---|---|---|---|
แอปพลิเคชัน: | เตาเผาแบบหมุน, โรงสีลูก | ช่วงโมดูล: | 10 โมดูลถึง 70 โมดูล |
การจัดหมวดหมู่: | เกียร์เส้นรอบวง | เส้นผ่านศูนย์กลางขั้นต่ำ: | 100 มม. ถึง 15,000 มม |
ท่าเรือ: | ชิงเต่า, เซี่ยงไฮ้, เทียนเจี้ยน | การรับประกัน: | 12 เดือน |
แสงสูง: | อุปกรณ์การทำเหมืองแร่ Mill Girth Gear,10 โมดูล Mill Girth Gear,Ball Mill อะไหล่ Pinion Gear |
อุปกรณ์ขุดของ Ball Mill อะไหล่ Ball Mill Girth Gear Pinion Gear

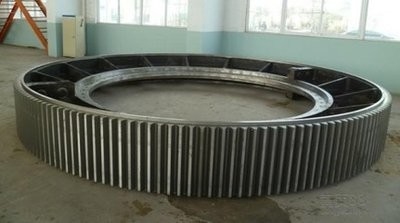

1. Girth Gears: เตาโรตารี่ Girth Gear, ball mill Girth Gear
Girth Gears นำเสนอการใช้งานที่กว้างขวางในภาคอุตสาหกรรมต่างๆ รวมถึงในโรงงานเหล็กฟองน้ำ อุตสาหกรรมเหล็กและซีเมนต์ อุตสาหกรรมเหมืองแร่ โรงสีลม และในภาคอุตสาหกรรมอื่นๆมีให้เลือกตั้งแต่ 10 โมดูลถึง 70 โมดูล และขนาดเส้นผ่านศูนย์กลางขั้นต่ำ 100 มม. ถึง 15,000 มม.นอกจากนี้ ยังประกอบด้วยน้ำหนักสูงสุด 70 ตันต่อชิ้นกล่องเกียร์ / เกียร์แบบแข็งและแบบกราวด์ประกอบด้วยกล่องเกียร์ Worm, เกียร์ Helical / Double helical / กระปุกเกียร์, กระปุกเกียร์ Helical-Bevel, Planetary Gearboxes และอื่น ๆ
2.พารามิเตอร์ผลิตภัณฑ์ของวงแหวนขนาดใหญ่สำหรับเฟืองเส้นรอบวง
รายการ | คุณสมบัติโครงสร้าง | วัดการประมวลผล | ทดสอบเนื้อหา |
เส้นรอบวงเกียร์ |
(1)GS42CrMo4Alloy Steel (มาตรฐานที่เป็นกรรมสิทธิ์ของบริษัท) HB 220~240 (2) แบบกึ่งโครงสร้าง ซี่ล้อรูปตัววาย |
(1) การกลั่นเหล็กกล้าชั้นนอก (อาร์กอน RH และการบำบัดด้วยสุญญากาศ) (4) hobbing หยาบ เวลาปล่อย ซ่อมแซมพื้นผิวข้อต่อ แล้วม้วนละเอียด |
(1) คุณสมบัติทางกลของการหล่อและองค์ประกอบทางเคมี (มาตรฐานภายใน) (2) การกัดหยาบหลังจากการทดสอบเกี่ยวกับเสียง (3) กึ่งสำเร็จ เสร็จสิ้นหลังจากการทดสอบอัลตราโซนิกและการตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กผิวฟัน, การทดสอบความแข็ง (5) การตรวจสอบความทนทานของฟัน (6) การทดสอบโหลดการประกอบโรงงานเพื่อตรวจสอบความถูกต้องของขนาดของเฟือง |
3. กระบวนการผลิตเฟืองวงแหวนขนาดใหญ่
ขรุขระ:
ช่องว่างการหล่อเหล็กจัดทำโดย CITIC Heavy Machinery Co., Ltd. โรงงาน Heavy Forging ซึ่งดำเนินการโดยมาตรฐาน GB11352-89 ระบุข้อกำหนดสำหรับการสร้างแบบจำลองตามกระบวนการหล่อ การถลุง การหล่อ กล่องตี การทำความสะอาด การแต่งหล่อระหว่างการตรวจสอบและการยอมรับตามแบบและข้อกำหนดทางเทคนิคสำหรับเหล็กเปล่า
ตรวจสอบ ตามมาตรฐาน JB/T6402-92 ที่ออกหลังจากได้รับการยอมรับ
ขั้นตอนการลง.
หยาบ:
ข้ามไปด้วยการวาดและเว้นระยะเผื่อ การจัดตำแหน่ง การเชื่อมต่อ การประมวลผลทั้งในและนอกวงกลม รวมการกัดปาดหน้า การเจาะ และกระบวนการอื่นๆ
การบาดเจ็บจากการสำรวจ:
การตรวจจับข้อบกพร่องอัลตราโซนิกโดยรวม คุณภาพภายในควรเป็นไปตามข้อกำหนดสองข้อของมาตรฐาน GB7233-87
การปรับสภาพให้เป็นมาตรฐาน:
การปรับสภาพและการแบ่งเบาบรรเทาของแหวนกึ่งคู่ จัดให้มีการจัดระเบียบที่ดีสำหรับการชุบผิวในภายหลังกดวาดการเสียรูปของการตรวจสอบเกียร์ครึ่งวงแหวนหลังการอบชุบด้วยความร้อน
เครื่องจักรกล:
แหวนสองครึ่งวงแรกทำด้วยสลักเกลียวความแข็งแรงสูงที่เชื่อมต่อวงแหวนโดยรวม กระบวนการโดยรวมโดยการวาดวงกลมฟัน Quannei Wai และปลายบนและล่าง จากนั้นจึงวาดและตัดเฉือนตามข้อกำหนดของกระบวนการกัด
การขจัดความเครียดในการประมวลผล:
แหวนโดยรวมอบอ่อนเพื่อขจัดความเครียด
การชุบผิววงแหวนโดยรวม:
ถ้าตามถุงผิวฟันเหนี่ยวนำชุบแข็ง ความแข็ง HRC50 ~ 55 ความลึกของชั้นแข็งที่มีประสิทธิภาพ 3 ~ 5 มม.
การตรวจสอบขั้นสุดท้าย:
ประการแรก ความถี่ในการตรวจจับการดับ ความแข็งหลังจากการแบ่งเบาบรรเทาของแหวนเกียร์ cogging ตรงตามข้อกำหนดของภาพวาดประการที่สองเพื่อตรวจสอบว่าขนาดเส้นผ่านศูนย์กลางภายนอกสูงสุด D6944 มีขนาดใหญ่กว่าการเสียรูป 3 มม. หรือไม่ จำเป็นต้องแก้ไขเชิงกลจนกว่าจะผ่านการรับรองประการที่สาม การตรวจสอบอนุภาคแม่เหล็กของฟันและเนื้อไก่ คุณภาพควรเป็นไปตามข้อกำหนดมาตรฐาน GB/T9444-88 สองข้อกำหนดสุดท้าย ตามแบบและข้อกำหนดทางเทคนิคสำหรับการตรวจสอบขั้นสุดท้าย
