ชื่อผลิตภัณฑ์: | Pionion Gear เฟืองทดรอบมิล | วัสดุ: | เหล็กกล้าอัลลอยด์ GS42CrMo4 |
---|---|---|---|
ช่วงโมดูล: | 10 โมดูลถึง 70 โมดูล | พิมพ์: | เกียร์เส้นรอบวง |
เส้นผ่านศูนย์กลาง: | 100 มม. ถึง 15,000 มม | ใช้สำหรับ: | เตาเผาแบบหมุน, โรงสีลูก |
พอร์ต: | ชิงเต่า, เซี่ยงไฮ้, เทียนเจี้ยน | การรับประกัน: | 12 เดือน |
แสงสูง: | เฟืองเส้นรอบวงของโรงถลุงเหล็ก,เฟืองเส้นรอบวงของโรงสีแบบกำหนดเอง,เฟืองเส้นรอบวงของโรงสีขนาดใหญ่ |
ส่วนที่กำหนดเองเส้นผ่านศูนย์กลางขนาดใหญ่หมุนเฟืองเส้นรอบวงโรงถลุงเหล็ก
1. Girth Gears: เตาโรตารี่ Girth Gear, ball mill Girth Gear
Girth Gears นำเสนอการใช้งานที่กว้างขวางในภาคอุตสาหกรรมต่างๆ รวมถึงในโรงงานเหล็กฟองน้ำ อุตสาหกรรมเหล็กและซีเมนต์ อุตสาหกรรมเหมืองแร่ โรงสีลม และในภาคอุตสาหกรรมอื่นๆมีให้เลือกตั้งแต่ 10 โมดูลถึง 70 โมดูล และขนาดเส้นผ่านศูนย์กลางขั้นต่ำ 100 มม. ถึง 15,000 มม.นอกจากนี้ ยังประกอบด้วยน้ำหนักสูงสุด 70 ตันต่อชิ้นกล่องเกียร์ / เกียร์แบบแข็งและแบบกราวด์ประกอบด้วยกล่องเกียร์ Worm, เกียร์ Helical / Double helical / กระปุกเกียร์, กระปุกเกียร์ Helical-Bevel, Planetary Gearboxes และอื่น ๆ

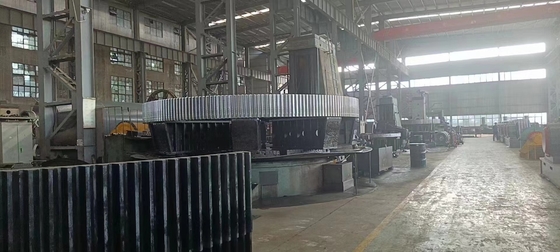

เฟืองเส้นรอบวงโรงถลุงเหล็กหล่อ
2. เครื่องตัดเกียร์ ZTIC ประกอบด้วย:
Ø16m CNC Hobbing MachineØ12m เครื่องตัดเกียร์ (สวิตเซอร์แลนด์)Ø10m Hobbing Machine (เยอรมนี)Ø4m CNC Hobbing Machine ความเร็วสูง (เยอรมนี)Ø1.6m แนวนอน CHC Hobbing Machine (เยอรมนี)Ø5m CNC Profile Gear Grinding Machine (เยอรมนี)Ø2.8m CNC Profile Gear เครื่องเจียร (เยอรมนี)Ø1.25ม. CNC Profile Gear Grinding Machine (เยอรมนี)Ø1m CNC Profile Gear Grinding Machine (เยอรมนี)Ø0.8m CNC Profile Gear Grinding Machine (เยอรมนี) Positioner อัตโนมัติ
ช่วงโมดูล: 10 โมดูลถึง 70 โมดูล
เส้นผ่านศูนย์กลาง : ต่ำสุด 100 มม. ถึง 16000 มม.
น้ำหนัก : สูงสุด 120 MT ชิ้นเดียว
กล่องเกียร์ / เกียร์แข็งและกราวด์:
กล่องเกียร์ตัวหนอน Helical / Double Helical Gears / กล่องเกียร์ Helical-Bevel กล่องเกียร์ Planetary Gearboxes แข็ง & กราวด์ Helical- bevel gears & Spiral-bevels gears / gearboxes.Rack & Pinions
การให้คะแนน:
ขั้นต่ำ 3 แรงม้า ถึงสูงสุด 1,400 แรงม้า ชนิดการหล่อลื่นแบบ Splash / Forced
ส่งคำถาม
ด้วยเกียร์รอบมากกว่า 1,000 รายการที่จำหน่ายทั่วโลก CITICIC Gear เป็นซัพพลายเออร์ชั้นนำในอุตสาหกรรมซีเมนต์และแร่และในฐานะสมาชิกของ AGMA (สมาคมผู้ผลิตเกียร์อเมริกัน) เรามีส่วนร่วมอย่างแข็งขันในการกำหนดมาตรฐานสำหรับการคำนวณอัตราเกียร์และปัจจัยการบริการ
เฟืองเส้นรอบวงโรงถลุงเหล็กหล่อ
3. พารามิเตอร์ผลิตภัณฑ์ของวงแหวนขนาดใหญ่สำหรับเฟืองเส้นรอบวง
รายการ | คุณสมบัติโครงสร้าง | วัดการประมวลผล | ทดสอบเนื้อหา |
เส้นรอบวงเกียร์ |
(1)GS42CrMo4Alloy Steel (มาตรฐานที่เป็นกรรมสิทธิ์ของบริษัท) HB 220~240 (2) แบบกึ่งโครงสร้าง ซี่ล้อรูปตัววาย |
(1) การกลั่นเหล็กกล้าชั้นนอก (อาร์กอน RH และการบำบัดด้วยสุญญากาศ) (4) hobbing หยาบ เวลาปล่อย ซ่อมแซมพื้นผิวข้อต่อ แล้วม้วนละเอียด |
(1) คุณสมบัติทางกลของการหล่อและองค์ประกอบทางเคมี (มาตรฐานภายใน) (2) การกัดหยาบหลังจากการทดสอบเกี่ยวกับเสียง (3) กึ่งสำเร็จ เสร็จสิ้นหลังจากการทดสอบอัลตราโซนิกและการตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กผิวฟัน, การทดสอบความแข็ง (5) การตรวจสอบความทนทานของฟัน (6) การทดสอบโหลดการประกอบโรงงานเพื่อตรวจสอบความถูกต้องของขนาดของเฟือง |
เฟืองเส้นรอบวงโรงถลุงเหล็กหล่อ
4. เอกสารรับรองคุณภาพ
รายงานต่อไปนี้จะถูกส่งไปยังการประกันคุณภาพ:
ก.รายงานวิชาเคมี
ข.รายงานทางกายภาพ
ค.เอกสารการรักษาความร้อน
CITIC HMC Q/HM 973.2-2007 ข้อมูลจำเพาะสำหรับการหล่อเหล็กกล้าสำหรับโรงเจียร
ง.รายงานการตรวจสอบอัลตราโซนิก (ก่อนและหลังการซ่อมแซม)
อีรายงานการตรวจสอบอนุภาคแม่เหล็ก (ก่อนและหลังการซ่อมแซม)
ฉ.รายงานมิติ
กรัมแผนที่การซ่อมแซมรอยเชื่อม
ชม.ขั้นตอนการเชื่อมและบันทึกคุณสมบัติของกระบวนการ
ฉัน.คุณสมบัติช่างเชื่อม
เจคุณสมบัติผู้ตรวจสอบการทดสอบแบบไม่ทำลาย
เฟืองเส้นรอบวงโรงถลุงเหล็กหล่อ
5. ความสามารถในการตัดเกียร์:
เส้นผ่านศูนย์กลาง 100 มม. ถึง 16000 มม. เส้นผ่านศูนย์กลาง 10 โมดูลถึง 70 โมดูล
เกียร์เส้นรอบวงของ Kiln มีให้เลือกใช้โดยส่วนใหญ่เป็นแบบสองส่วน สี่ส่วน 8 ส่วน หรือหลายส่วน ตามความต้องการและความเหมาะสมกับการใช้งานของเกียร์
ในด้านส่วนประกอบของโรงบด เราจัดหาหัวโรงสี ช่องป้อนอาหาร ลูกกลิ้งบด แหวนขี่เตาเผาซีเมนต์ เกียร์หล่อ บล็อกเพลา นอกจากนี้ เรายังจัดหาเปลือกโรงสีสำหรับโครงสร้างการเชื่อมและการผลิต
เฟืองเส้นรอบวงโรงถลุงเหล็กหล่อ
