รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | HB210 ～ 250 Mill เส้นรอบวงเกียร์ | สภาพ: | ใหม่ |
|---|---|---|---|
| พิมพ์: | โรงงานเส้นรอบวงเกียร์ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
| การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
| อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
| แสงสูง: | HB210 Mill Girth Gear,HB250 Mill Girth Gear,HB210 เกียร์เส้นรอบวงเตาเผา |
||
HB210 ～ 250 Mill Girth Gear ความแข็งแรงสูงความแข็งสูงโลหะผสมต้านทานสูง
1. ข้อมูลเบื้องต้นเกี่ยวกับ Girth Gears
Girth Gears เสนอให้ใช้งานอย่างกว้างขวางในภาคอุตสาหกรรมต่างๆ รวมถึงในโรงงานเหล็กฟองน้ำ อุตสาหกรรมเหล็กและซีเมนต์ อุตสาหกรรมเหมืองแร่ โรงสีลม และในภาคอุตสาหกรรมอื่นๆมีให้ในช่วงโมดูลตั้งแต่ 10 โมดูลถึง 70 โมดูลและมีเส้นผ่านศูนย์กลางต่ำสุด 100 มม. ถึง 15,000 มม.นอกจากนี้ ยังประกอบด้วยชิ้นเดียวที่มีน้ำหนักสูงสุด 70 ตันกลุ่มของกล่องเกียร์/เกียร์ชุบแข็งและภาคพื้นดินประกอบด้วยกล่องเกียร์หนอน, เกียร์/เกียร์เฮลิคอล/เกลียวคู่/กระปุกเกียร์, กระปุกเกียร์แบบเอียง-เอียง, กระปุกเกียร์ดาวเคราะห์และอื่น ๆ ด้วยเกียร์เส้นรอบวงมากกว่า 1,000 ตัวที่จำหน่ายทั่วโลก CITICIC Gear เป็นซัพพลายเออร์ชั้นนำ ในอุตสาหกรรมปูนซีเมนต์และแร่
เครื่องตัดเกียร์ 2.ZTIC รวม
Ø16m เครื่อง CNC Hobbing
Ø12m เครื่องตัดเฟือง (สวิตเซอร์แลนด์)
Ø10m Hobbing Machine (เยอรมนี)
Ø4m CNC เครื่อง Hobbing ความเร็วสูง (เยอรมนี)
Ø1.6m เครื่อง Hobbing CHC แนวนอน (เยอรมนี)
Ø5m CNC Profile Gear Grinding Machine (เยอรมนี)
Ø2.8m CNC Profile Gear Grinding Machine (เยอรมนี)
Ø1.25m CNC Profile Gear Grinding Machine (เยอรมนี)
Ø1m CNC Profile Gear Grinding Machine (เยอรมนี)
Ø0.8m CNC Profile Gear Grinding Machine (เยอรมนี)
3.ส่วนประกอบพื้นฐานของ Girth Gears
(1) เหล็กหล่อเหนียว (เป็นก้อนกลม)
เกียร์ประดิษฐ์กลายเป็นเรื่องธรรมดามากขึ้นในอดีตและสร้างขึ้นด้วยวัสดุขอบเฟืองเหล็กหลอมและโครงสร้างร่างกายเชื่อมด้วยไฟฟ้าวงแหวนผลิตจากเหล็กอัลลอยด์ที่มีความต้านทานสูงทั้งบล็อกหลังจากการกลึงหยาบของแหวน เราดำเนินการชุบแข็งและแบ่งเบาบรรเทา เพื่อปรับปรุงลักษณะทางกลและประสิทธิภาพที่เกี่ยวข้อง
(2) ข้อดีของเฟืองเส้นรอบวงประดิษฐ์
โครงสร้างวัสดุปลอมแปลงไม่รวมความเสี่ยงของการเจือปนและหลีกเลี่ยงข้อบกพร่องของโครงสร้าง เช่น ความพรุน การหดตัวระดับไมโคร รูเข็ม รอยแตกจากความร้อน ทรายและการรวมตัวของตะกรันจึงไม่มีความจำเป็นในการเชื่อมบูรณะโครงสร้างหลัก การเจียรผิวฟัน ฯลฯ ขั้นตอนการผลิตไม่รวมถึงความต้องการลวดลายและตัวยกวัสดุขอบล้อมีความแข็งและความแข็งแรงสูงกว่าวัสดุที่ใช้สำหรับโครงสร้างด้านล่าง (เช่น แถบ คลีต)คุณสมบัติเหล่านี้จะช่วยลดเวลาและค่าใช้จ่ายในการจัดส่งกระบวนการผลิตช่วยให้มั่นใจได้ถึงการจัดส่งที่รวดเร็ว
(3) ฟันภายนอก
เส้นผ่านศูนย์กลางสูงสุด: 16000 mm
ความกว้างหน้าฟัน: 1700 mm
โมดูลสูงสุด: 45 โดยเตา
โมดูลสูงสุด: 65 เครื่องตัดจบเฟือง
(4) ฟันภายใน
เส้นผ่านศูนย์กลางสูงสุด: 6500 mm
โมดูลสูงสุด: 25.4
ความกว้างหน้าฟัน: 400 mm
(5) ปีกนก
ZTIC Gear ลงทุนในทรัพยากรที่สำคัญและประสบความสำเร็จในนวัตกรรมมากมายด้วยปีกนกการผสมผสานที่เหมาะสมของวัสดุ ความแข็ง และการตกแต่งระหว่างปีกนกและเฟืองเป็นสิ่งสำคัญสำหรับอายุการใช้งานที่ยาวนานของอุปกรณ์ที่ติดตั้งเราออกแบบและผลิตปีกนกเพื่อให้ตรงกับทุกความต้องการของลูกค้า ไม่ว่าสถานการณ์จะแตกต่างกันเพียงใดก็ตาม
4.เอกสารรับรองคุณภาพ
รายงานต่อไปนี้จะต้องถูกส่งไปยังการประกันคุณภาพ:
ก.รายงานเคมี
ข.รายงานทางกายภาพ
ค.เอกสารการรักษาความร้อน
CITIC HMC Q/HM 973.2-2007 ข้อมูลจำเพาะสำหรับการหล่อเหล็กสำหรับโรงบด
ง.รายงานการตรวจสอบอัลตราโซนิก (ก่อนและหลังการซ่อมแซม)
อีรายงานการตรวจสอบอนุภาคแม่เหล็ก (ก่อนและหลังการซ่อมแซม)
ฉ.รายงานมิติ
กรัมแผนที่ซ่อมรอยเชื่อม
ชม.ขั้นตอนการเชื่อมและบันทึกคุณสมบัติขั้นตอน
ผม.คุณสมบัติช่างเชื่อม
เจคุณสมบัติผู้ตรวจสอบการทดสอบแบบไม่ทำลาย
5. พารามิเตอร์ทางเทคนิคของ Mill Girth Gear พารามิเตอร์
| สิ่งของ | คุณสมบัติโครงสร้าง | มาตรการประมวลผล | ทดสอบเนื้อหา |
| เส้นรอบวงเกียร์ | (1)GS42CrMo4Alloy Steel (มาตรฐานที่เป็นกรรมสิทธิ์ของบริษัท) HB 220~240 (2)กึ่งโครงสร้าง Y-Spoke (3)ลาน (4) โครงสร้างการปิดผนึกและการจัดตำแหน่งที่เหมาะสมของโลหะผสมเหล็ก (มาตรฐานที่เป็นกรรมสิทธิ์ของบริษัท) |
(1) การกลั่นเหล็กภายนอก (อาร์กอน RH และการบำบัดด้วยสุญญากาศ) (2) เทคโนโลยีทรายแขวนแม่พิมพ์เย็นที่เป็นกรรมสิทธิ์เพื่อให้แน่ใจว่าหล่อฟันหนาแน่น (3) การทำให้เป็นมาตรฐาน (เทคโนโลยีที่เป็นกรรมสิทธิ์) เพื่อให้แน่ใจว่าความแข็งของผิวฟัน หลังจาก (4) hobbing หยาบ ปล่อยเวลา ซ่อมแซมพื้นผิวร่วม แล้วม้วนละเอียด (5) เตาประกอบอาหารแบบโฮมเมดที่เป็นเอกสิทธิ์เฉพาะ |
(1) การหล่อสมบัติทางกลและองค์ประกอบทางเคมี (มาตรฐานภายใน) (2) การกัดหยาบหลังการทดสอบด้วยคลื่นเสียง (3)กึ่งสำเร็จ จบหลังจากการทดสอบอัลตราโซนิกและการตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กพื้นผิวฟันการทดสอบความแข็ง (5) การตรวจสอบความทนทานต่อฟัน (6) การทดสอบโหลดประกอบของโรงงานเพื่อตรวจสอบความถูกต้องของขนาดเกียร์ |

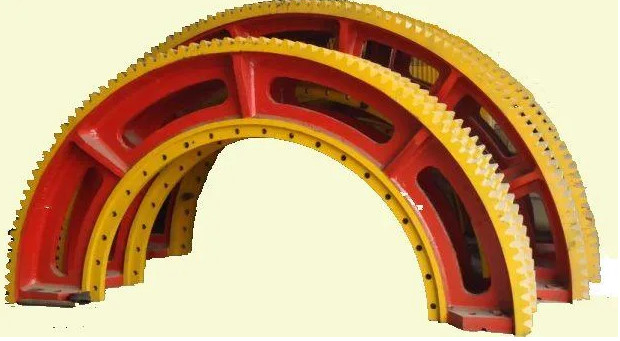

6. คำอธิบายภาพ Mill Girth Gear
ผู้ติดต่อ: Mr. David
โทร: 86-18637916126
