รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | HRC50~55 Mill เส้นรอบวงเกียร์ | สภาพ: | ใหม่ |
---|---|---|---|
พิมพ์: | โรงงานเส้นรอบวงเกียร์ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
แสงสูง: | HRC50 Ball Mill Gear,100 Mm Ball Mill Gear,15000 Mm Ball Mill Gear |
HRC50 ~ 55 Mill Girth Gear เส้นผ่านศูนย์กลางขั้นต่ำ 100 Mm ถึง 15000 Mm
1. ข้อกำหนดทางเทคนิคของวงแหวนเกียร์ CITICIC ขนาดใหญ่
(1) ถูกปรับสภาพก่อนการชุบแข็งพื้นผิวปกติ ความแข็งควร HB210 ~ 250สมรรถนะทางกลคือความแข็งแกร่งสูงสุด Rb 690MPa ความเค้นคราก Rs 490MPa การยืดตัว D5 11% การลดพื้นที่ W 25% แรงกระแทก Ak 30J;การเหนี่ยวนำฟันแข็ง ความแข็ง HRC50 ~ 55;ความลึกของชั้นชุบแข็งที่มีประสิทธิภาพ 3 ~ 5 มม.
(2) การตรวจจับข้อบกพร่องอัลตราโซนิกโดยรวม คุณภาพภายในควรเป็นไปตามข้อกำหนดมาตรฐาน GB7233-87 สองข้อกำหนดการตรวจสอบอนุภาคแม่เหล็กของฟันและเนื้อ คุณภาพควรเป็นไปตามข้อกำหนด GB/T9444-88 สองข้อกำหนด
(3) หมายเหตุ การหล่อไม่โค้งมน R5 ~ R10
(4) การลบมุมฟันที่ปลายทั้งสองและ 1 45b.5) โดยความกว้างของฟันเฟืองสองวงแหวนครึ่งของคัปปลิ้งแต่ละอันตามขอบของวงแหวนทั้งอันที่ทำด้วยสลักเกลียวความแข็งแรงสูงรวมกับพื้นผิวฟันจะต้องอยู่ด้านล่าง ศูนย์กลาง.
2.เกียร์เส้นรอบวงของโรงสีพารามิเตอร์ทางเทคนิค
สิ่งของ | คุณสมบัติโครงสร้าง | มาตรการประมวลผล | ทดสอบเนื้อหา |
เส้นรอบวงเกียร์ | (1)GS42CrMo4Alloy Steel (มาตรฐานที่เป็นกรรมสิทธิ์ของบริษัท) HB 220~240 (2)กึ่งโครงสร้าง Y-Spoke (3)ลาน (4) โครงสร้างการปิดผนึกและการจัดตำแหน่งที่เหมาะสมของโลหะผสมเหล็ก (มาตรฐานที่เป็นกรรมสิทธิ์ของบริษัท) |
(1) การกลั่นเหล็กภายนอก (อาร์กอน RH และการบำบัดด้วยสุญญากาศ) (2) เทคโนโลยีทรายแขวนแม่พิมพ์เย็นที่เป็นกรรมสิทธิ์เพื่อให้แน่ใจว่าหล่อฟันหนาแน่น (3) การทำให้เป็นมาตรฐาน (เทคโนโลยีที่เป็นกรรมสิทธิ์) เพื่อให้แน่ใจว่าความแข็งของผิวฟัน หลังจาก (4) hobbing หยาบ ปล่อยเวลา ซ่อมแซมพื้นผิวร่วม แล้วม้วนละเอียด (5) เตาประกอบอาหารแบบโฮมเมดที่เป็นเอกสิทธิ์เฉพาะ |
(1) การหล่อสมบัติทางกลและองค์ประกอบทางเคมี (มาตรฐานภายใน) (2) การกัดหยาบหลังการทดสอบด้วยคลื่นเสียง (3)กึ่งสำเร็จ จบหลังจากการทดสอบอัลตราโซนิกและการตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กพื้นผิวฟันการทดสอบความแข็ง (5) การตรวจสอบความทนทานต่อฟัน (6) การทดสอบโหลดประกอบของโรงงานเพื่อตรวจสอบความถูกต้องของขนาดเกียร์ |
3. กระบวนการผลิตเฟืองวงแหวนขนาดใหญ่
(1) ของหยาบ
เหล็กหล่อเปล่าให้บริการโดย CITIC Heavy Machinery Co., Ltd. โรงงานตีขึ้นรูปหนัก ดำเนินการโดยมาตรฐาน GB11352-89 ระบุข้อกำหนดสำหรับการสร้างแบบจำลองตามกระบวนการหล่อ การถลุง การหล่อ การตีกล่อง การทำความสะอาด การหล่อแต่งตัวระหว่างการตรวจสอบและยอมรับตามแบบและข้อกำหนดทางเทคนิคสำหรับเหล็กเปล่า
เช็ค ตามมาตรฐาน JB/T6402-92 ที่ออกหลังจากยอมรับ
ขั้นตอนลง.
(2) หยาบ
ขีดฆ่าโดยการดึงค่าเผื่อ การจัดตำแหน่ง การเชื่อมต่อ การประมวลผลทั้งภายในและภายนอกวงกลม รวมถึงการกัดปาดหน้า การเจาะ และกระบวนการอื่นๆ
(3) การบาดเจ็บจากการสำรวจ
การตรวจจับข้อบกพร่องของอัลตราโซนิกโดยรวม คุณภาพภายในควรเป็นไปตามข้อกำหนดสองมาตรฐาน GB7233-87
(4) การปรับสภาพให้เป็นปกติ
การทำให้เป็นมาตรฐานและการแบ่งเบาบรรเทาของคู่กึ่งวงแหวน ให้องค์กรที่ดีสำหรับการชุบแข็งพื้นผิวที่ตามมากดรูปวาดของการตรวจสอบเฟืองครึ่งวงแหวนหลังการอบชุบด้วยความร้อน
(5) การตัดเฉือน
วงแหวนสองวงครึ่งแรกทำด้วยสลักเกลียวความแข็งแรงสูงที่เชื่อมต่อกับวงแหวนโดยรวม กระบวนการโดยรวมโดยการวาดวงกลมฟัน Quannei Wai และปลายบนและล่าง จากนั้นจึงวาดและขึ้นรูปตามข้อกำหนดของกระบวนการกัด
(6) ขจัดความเครียดในการประมวลผล
แหวนโดยรวมอบอ่อนเพื่อขจัดความเครียด
(7) การชุบผิวแหวนโดยรวม
ถ้าตามการชุบแข็งแบบเหนี่ยวนำพื้นผิวฟันถุง ความแข็ง HRC50 ~ 55 ความลึกของชั้นแข็งที่มีประสิทธิภาพ 3 ~ 5 มม.
(8) การตรวจสอบขั้นสุดท้าย
ขั้นแรกให้ดับความถี่ในการตรวจจับความแข็งหลังจากแบ่งเบาบรรเทาเกียร์ฟันเฟืองตรงตามความต้องการของภาพวาด;ประการที่สอง ในการตรวจสอบว่า D6944 ขนาดเส้นผ่านศูนย์กลางภายนอกสูงสุดมีขนาดใหญ่กว่า D6944 เป็นการเปลี่ยนรูป 3 มม. การแก้ไขทางกลที่จำเป็นจนกว่าจะมีคุณสมบัติประการที่สาม การตรวจสอบอนุภาคแม่เหล็กฟันและเนื้อ คุณภาพควรเป็นไปตามข้อกำหนดมาตรฐาน GB/T9444-88 สองข้อกำหนดสุดท้ายตามแบบและข้อกำหนดทางเทคนิคสำหรับการตรวจสอบขั้นสุดท้าย

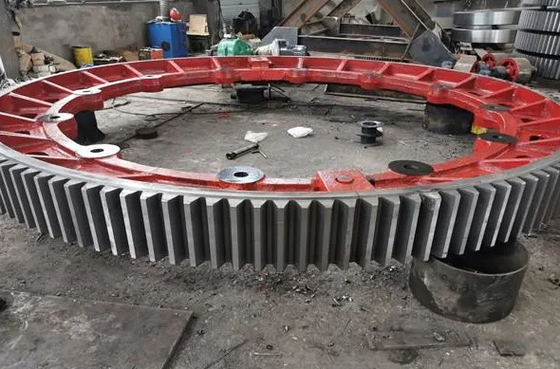

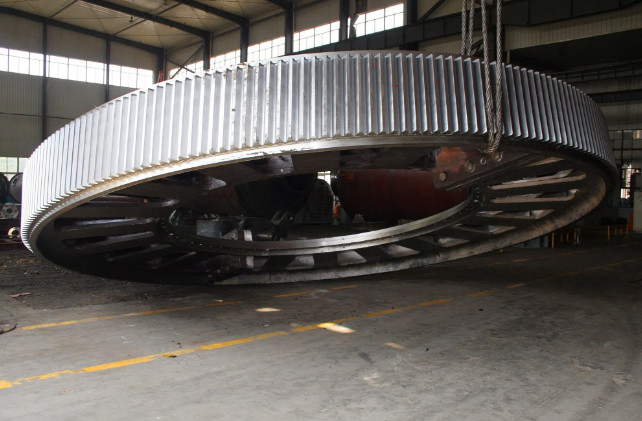

4.เกียร์เส้นรอบวงของโรงสีคำอธิบายภาพ
