รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เครื่องบด | สภาพ: | ใหม่ |
|---|---|---|---|
| พิมพ์: | โรงบดแร่ | แอปพลิเคชัน: | หินและวัสดุจำนวนมาก |
| การรับประกัน: | 12 เดือน | Uasge: | วัสดุก่อสร้าง เคมีภัณฑ์ |
| อุตสาหกรรมแอพพลิเคชั่น: | โรงงานปูนซิเมนต์ โรงถลุงเหล็ก โรงงานเคมีและเตาเผาขยะ | ท่าเรือ: | ชิงเต่า TianJian เซี่ยงไฮ้ |
| แสงสูง: | โรงบดแร่ 25 TPH,เครื่องบดแร่ 18 TPH,เครื่องบดแร่ 25 TPH |
||
เครื่องบดแร่ โรงบดแร่ PLC Control American AGMA Standard
1. การแนะนำเครื่องเจียรเบื้องต้น
เครื่องบดเป็นอุปกรณ์หลักในกระบวนการอัดเม็ดมันจัดการวัสดุที่มีปริมาณน้ำ 8% ถึง 13% เพื่อให้วัสดุมีการผสมและกลั่นอย่างเต็มที่ และพื้นที่ผิวของอนุภาควัสดุจะเพิ่มขึ้นการใช้โรงสีบดสามารถลดขั้นตอนการผลิตเม็ด ประหยัดพลังงานของอุปกรณ์ และปรับปรุงคุณภาพของเม็ดและอัตราการกู้คืนโลหะ ปรับปรุงสภาพแรงงานและสภาพแวดล้อมการรักษา ฯลฯ ดังนั้นจึงได้รับการส่งเสริมอย่างรวดเร็วในการอัดเม็ด กระบวนการ.
2. ลักษณะทางเทคนิคของเครื่องบด
(1) รูปแบบการส่งที่ใช้โดยโรงสีดรัม ได้แก่ แผ่นพับขอบ, ไดรฟ์กลาง, ไดรฟ์ขอบตาข่ายหลายจุด ฯลฯรูปแบบไดรฟ์ประกอบด้วยมอเตอร์แบบอะซิงโครนัส + ตัวลดขนาด + ปีกนก + เกียร์ขนาดใหญ่และมอเตอร์ซิงโครนัส + คลัตช์อากาศ + เฟือง + เกียร์ขนาดใหญ่
(2) โดยทั่วไปจะใช้วิธีการรองรับของตลับลูกปืนแรงดันสถิตและไดนามิกที่ปลายทั้งสองข้าง และใช้ตลับลูกปืน 'ประเภทโยก' แบบสัมผัส 1200 เส้นที่ปิดล้อมตัวเองอย่างสมบูรณ์รองรับแรงดันสถิตย์เต็มรูปแบบ
(3) เฟืองเปิดขนาดใหญ่ได้รับการออกแบบตามมาตรฐาน American AGMA พร้อมกับฝาครอบเกียร์ที่ปิดสนิทและเชื่อถือได้ และติดตั้งอุปกรณ์หล่อลื่นแบบสเปรย์อัตโนมัติกลีเซอรีน
(4) กระบอกสูบเป็นส่วนสำคัญของโรงสี และใช้คอมพิวเตอร์เพื่อทำการวิเคราะห์องค์ประกอบจำกัด เพื่อให้มั่นใจในความน่าเชื่อถือในการใช้งาน
(5) โรงสีขนาดใหญ่และขนาดกลางมีอุปกรณ์ขับเคลื่อนช้า
(6) โรงสีขนาดใหญ่และขนาดกลางมีการติดตั้งสถานีหล่อลื่นแรงดันสูงและต่ำ
(7) ระบบควบคุมและป้องกันใช้การควบคุม PLC
3. พารามิเตอร์ทางเทคนิคของโรงบดแร่
| ไม่. | โครงการ | หน่วย | นู๋เบอร์ | |||||
| 1 | แบบอย่าง | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | เส้นผ่านศูนย์กลางภายในกระบอกสูบ | มม | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | ความยาวของกระบอกสูบ | มม | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | ความจุกระบอกสูบที่มีประสิทธิภาพ | m3 | 21.4 | 29.3 | 39.5 | 55.6 | 73.6 | |
| 5 | โหลดสูงสุด | วัสดุ | t | 3.4 | 5 | 6 | 8.7 | 11.3 |
| ลูกเหล็ก | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | การปฏิวัติการทำงานของกระบอกสูบ | รอบ/นาที | 21.95 | 19.28 | 16.5 | 15.47 | 14.3 | |
| 7 | ความจุ | ไทย | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | พลัง | กิโลวัตต์ | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | อัตราส่วนความเร็วลดหลัก | 5.0 | 5.0 | 4.96 | 6.74 | 7.1 | ||
| 10 | ขับช้า | พลัง | กิโลวัตต์ | 11 | 11 | 11 | 11 | |
| อัตราส่วนความเร็วลด | 90 | 500 | 355 | 90 | ||||
| การปฏิวัติการส่งออก | รอบ/นาที | 1.62 | 1.94 | 2.056 | 2.06 | |||
| 11 |
ตัวป้อนสกรู (มีให้สำหรับป้อนสายพานด้วย) |
พลัง | กิโลวัตต์ | 11 | 22 | 22 | 22 | 30 |
| การปฏิวัติการส่งออก | รอบ/นาที | 23.3 | 23.3 | 23.3 | 23.25 | 23.25 | ||
| อัตราส่วนความเร็ว | 43 | 43 | 43 | 43 | 43 | |||
| 12 | ขนาด(L×W×H) | มม | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | น้ำหนักเครื่อง (ไม่รวมมอเตอร์และระบบควบคุมอิเล็กทรอนิกส์) | t | 63 | 92 | 122.1 | 135 | 180 | |
| หมายเหตุ: 1. น้ำหนักของเครื่องไม่รวมน้ำหนักของมอเตอร์ ระบบควบคุมไฟฟ้า สถานีถ่ายน้ำมันแบบบาง และสื่อการเจียร | ||||||||
4. หลักการทำงานของเครื่องเจียร
เมื่อกระบอกสูบถูกขับเคลื่อนด้วยเฟืองขนาดใหญ่รอบข้างเพื่อหมุน วัสดุจะได้รับผลกระทบจากลูกเหล็กขนาดกลางที่เจียร และการเจียรระหว่างลูกบอลกับลูกบอล และระหว่างลูกบอลกับแผ่นซับในกระบอกสูบจะทำให้พื้นผิวของวัสดุสดเต็มที่ และผสมกันอย่างเต็มที่มันถูกระบายออกจากโรงสีผ่านรูระบายและเข้าสู่กระบวนการถัดไปเครื่องนี้สามารถลดปริมาณเบนโทไนท์ที่เติมและเพิ่มความแข็งแรงของลูกบอลสีเขียวได้อย่างมีประสิทธิภาพ

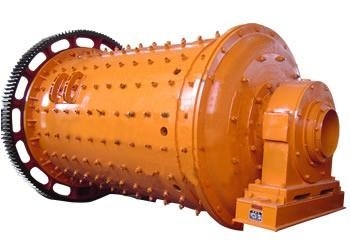

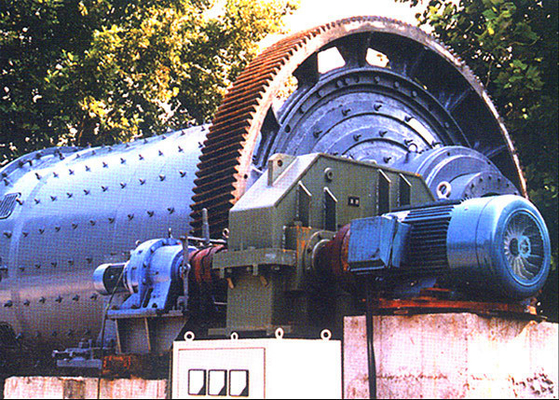

5. คำอธิบายภาพโรงบดแร่
