| ชื่อผลิตภัณฑ์: | เส้นรอบวงเกียร์, วงแหวนขนาดใหญ่ | วัสดุ: | เหล็กกล้าหล่อโลหะผสม GS42CrMo4 |
|---|---|---|---|
| ขีดจำกัดความแข็งแกร่ง: | Rb690MPa | ขีดจำกัดผลตอบแทน(MPa): | อาร์เอส 490 |
| ความแข็ง (HB): | 210~250 | คุณสมบัติ: | ความจุสูงและการทำงานที่ราบรื่น |
| อุตสาหกรรมที่เหมาะสม: | ปูนซีเมนต์ พลังงานไฟฟ้า โลหะ เคมี | การจัดหมวดหมู่: | เกียร์เส้นรอบวง |
| ข้อมูลจำเพาะ: | การปรับแต่ง | การรับประกัน: | 12 เดือน |
| แสงสูง: | HB210 เตาเผาเส้นรอบวงเกียร์ HB250 เตาเผาเส้นรอบวงเกียร์ HB210 แหวนฟันใหญ่,HB250 Kiln Girth Gear,HB210 Big Tooth Ring |
||

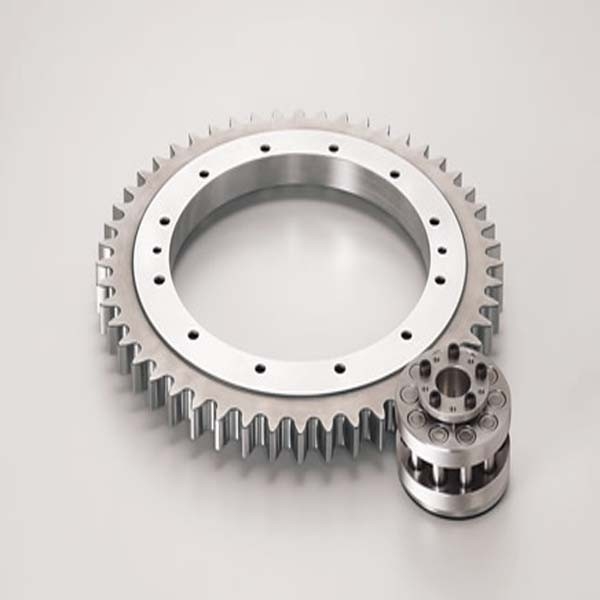

HB210 ~ 250 ความแข็งวงแหวนเฟืองขนาดใหญ่และวงแหวนฟันขนาดใหญ่
1. ข้อกำหนดทางเทคนิคของวงแหวนเกียร์ขนาดใหญ่สำหรับเฟืองเส้นรอบวง
(1) การปรับสภาพพื้นผิวก่อนดับเป็นปกติและความแข็งควรเป็น HB210 ~ 250คุณสมบัติทางกลคือขีดจำกัดความแข็งแรง Rb690MPa, ขีดจำกัดผลผลิต Rs490MPa, การยืดตัว d511%, พื้นที่ลดลง w25%, ค่าความทนทานต่อแรงกระแทก Ak30Jการชุบแข็งแบบเหนี่ยวนำฟัน ความแข็งของ HRC50~55;ความลึกของการชุบแข็งที่มีประสิทธิภาพ 3~5mm.
(2) การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองที่กำหนดไว้ในมาตรฐาน GB7233-87การตรวจสอบอนุภาคแม่เหล็กของเฟืองและฟันเฟืองคุณภาพควรเป็นไปตามข้อกำหนดมาตรฐาน GB/T9444-88
(3) มุมมนที่ไม่ได้หล่อ R5~R10
(4) การลบมุมของปลายทั้งสองด้านและขอบตามความกว้างของฟันวงแหวนเฟืองขนาดใหญ่โดยวงแหวนเฟืองครึ่งสองอันเชื่อมต่อกับสลักเกลียวที่มีความแข็งแรงสูงเป็นวงแหวนเฟืองทั้งหมด พื้นผิวข้อต่อต้องอยู่ตรงกลางด้านล่างของฟัน
2. พารามิเตอร์ผลิตภัณฑ์ของวงแหวนขนาดใหญ่สำหรับเฟืองเส้นรอบวง
| วงแหวนเกียร์ขนาดใหญ่ |
⑴GS42CrMo4 เหล็กหล่อโลหะผสม (มาตรฐานองค์กร) HB 220 ~ 240 โครงสร้างครึ่งแผ่น ชนิด Y (3) ฟันเฉียง (4) โครงสร้างการปิดผนึกและการจัดตำแหน่งที่เหมาะสม |
⑴ การกลั่นนอกเตาหลอมเหล็ก (การเป่าอาร์กอนและการบำบัดด้วยสุญญากาศ RH) (2) ใช้เทคโนโลยีการแขวนแม่พิมพ์ทรายเย็นแบบพิเศษเพื่อให้แน่ใจว่ามีความหนาแน่นของการหล่อและฟัน (3) การรักษาแบบปกติ (เทคโนโลยีที่เป็นกรรมสิทธิ์) เพื่อให้แน่ใจว่าผิวฟันมีความแข็ง (4) หลังจากการถูแบบหยาบ ให้คลายการเสื่อมสภาพ ซ่อมแซมพื้นผิวข้อต่อ จากนั้นจึงทำการรีดแบบละเอียด ⑸ เตาประกอบอาหารแบบโฮมเมดที่มีความแม่นยำ |
⑴ คุณสมบัติทางกลและองค์ประกอบทางเคมีของการหล่อชิ้นงาน (มาตรฐานการควบคุมภายใน) (2) การตรวจจับรอยร้าวแบบอัลตราโซนิกหลังจากการกลึงหยาบ ⑶ การตกแต่งครึ่งหนึ่ง การตรวจสอบอัลตราโซนิกขั้นสุดท้ายและการตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กผิวฟัน, การตรวจสอบความแข็ง ⑸ ตรวจสอบความคลาดเคลื่อนของฟัน ⑹ การทดสอบการประกอบทั่วไปแบบไม่โหลดก่อนส่งมอบ ตรวจสอบความแม่นยำในการประกบของเฟืองขนาดใหญ่และขนาดเล็ก |
3. กระบวนการผลิตแหวนฟันขนาดใหญ่สำหรับเฟืองเส้นรอบวง
(1) ว่างเปล่า
ช่องว่างการหล่อเหล็กจัดทำโดยโรงงานหล่อและตีขึ้นรูปหนักของ CITIC Heavy Industry Machinery Co., LTD.มีการใช้งานตามมาตรฐาน gb11352-89การขึ้นรูป การหลอม การเท การตีกล่อง การทำความสะอาดและการแต่งหล่อตามข้อกำหนดของกระบวนการหล่อในระหว่างการตรวจสอบและการยอมรับ จะต้องตรวจสอบช่องว่างเหล็กหล่อตามแบบและข้อกำหนดทางเทคนิค และกระบวนการจะถูกวางลงหลังจากผ่านการยอมรับตามมาตรฐาน JB/T6402-92
(2) การกลึงหยาบ
วาดเส้นตามความต้องการของภาพวาดและจัดสรรค่าเผื่อการประมวลผล การจัดตำแหน่ง การเชื่อมต่อ การประมวลผลวงในและวงนอก กัดผิวร่วม การเจาะ และกระบวนการอื่นๆ
(3) การบาดเจ็บของตัวแทน
การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองของมาตรฐาน GB7233-87
(4) ปรับสภาพให้เป็นปกติ
แหวนครึ่งวงถูกทำให้เป็นมาตรฐานและอบร้อนเป็นคู่เพื่อให้มีโครงสร้างจุลภาคที่ดีสำหรับการดับผิวในภายหลังและตามข้อกำหนดของภาพวาดเพื่อตรวจสอบการเสียรูปของวงแหวนครึ่งเฟืองหลังการอบชุบ
