รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เกียร์เล็ก วงแหวนใหญ่ | วัสดุ: | เหล็กกล้าหล่อโลหะผสม GS42CrMo4 |
|---|---|---|---|
| การยืดตัว: | d511% | ขีด จำกัด ผลตอบแทน: | Rs490MPa |
| ความแข็ง: | HB210~250 | ค่าความทนทานต่อแรงกระแทก: | Ak30J |
| คุณสมบัติ: | ความจุสูงและการทำงานที่ราบรื่น | เหมาะสม: | ปูนซีเมนต์ พลังงานไฟฟ้า โลหะ เคมี |
| การจัดหมวดหมู่: | เกียร์เส้นรอบวง | การรับประกัน: | 12 เดือน |
| แสงสูง: | เหล็กหล่อเส้นรอบวงโรงสีขนาดใหญ่,GS42CrMo4 เฟืองเส้นรอบวงโรงสีขนาดใหญ่,แหวนเกียร์เส้นรอบวง GS42CrMo4 |
||

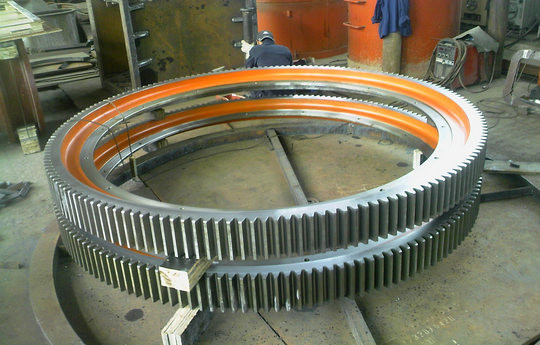

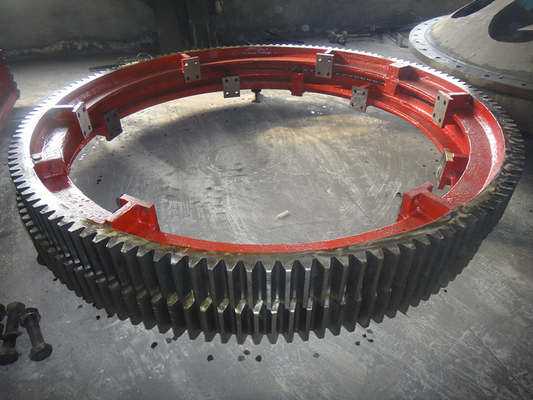

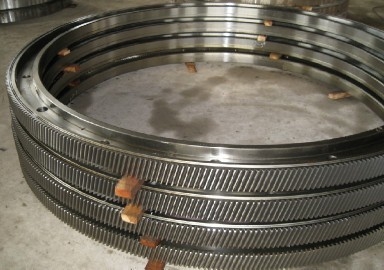

GS42CrMo4 โลหะผสมเหล็กหล่อ Big Mill Girth Gear Ring Tooth Ring Of Mill Girth Gear
1.ขั้นตอนการผลิตแหวนฟันใหญ่สำหรับเฟืองเส้นรอบวง
(1) ว่างเปล่า
ช่องว่างการหล่อเหล็กจัดทำโดยโรงงานหล่อและตีขึ้นรูปหนักของ CITIC Heavy Industry Machinery Co., LTD.มีการใช้งานตามมาตรฐาน gb11352-89การขึ้นรูป การหลอม การเท การตีกล่อง การทำความสะอาดและการแต่งหล่อตามข้อกำหนดของกระบวนการหล่อในระหว่างการตรวจสอบและการยอมรับ จะต้องตรวจสอบช่องว่างเหล็กหล่อตามแบบและข้อกำหนดทางเทคนิค และกระบวนการจะถูกวางลงหลังจากผ่านการยอมรับตามมาตรฐาน JB/T6402-92
(2) การกลึงหยาบ
วาดเส้นตามความต้องการของภาพวาดและจัดสรรค่าเผื่อการประมวลผล การจัดตำแหน่ง การเชื่อมต่อ การประมวลผลวงในและวงนอก กัดผิวร่วม การเจาะ และกระบวนการอื่นๆ
(3) การบาดเจ็บของตัวแทน
การตรวจสอบอัลตราโซนิกจะดำเนินการโดยรวม และคุณภาพภายในต้องเป็นไปตามข้อกำหนดรองของมาตรฐาน GB7233-87
(4) ปรับสภาพให้เป็นปกติ
แหวนครึ่งวงถูกทำให้เป็นมาตรฐานและอบร้อนเป็นคู่เพื่อให้มีโครงสร้างจุลภาคที่ดีสำหรับการดับผิวในภายหลังและตามข้อกำหนดของภาพวาดเพื่อตรวจสอบการเสียรูปของวงแหวนครึ่งเฟืองหลังการอบชุบ
(5) การตัดเฉือน
วงแหวนครึ่งวงแรกสองวงแรกที่มีการเชื่อมต่อสลักเกลียวความแข็งแรงสูงเข้ากับวงแหวนทั้งหมด ตามความต้องการของการประมวลผลแบบวาดของวงกลมวงแหวนทั้งหมดและปลายบนและล่าง จากนั้นตามข้อกำหนดการวาดและการตัดเฉือนสำหรับการกัดฟัน
(6) ขจัดความเครียดจากการตัดเฉือน
วงแหวนรวมถูกอบอ่อนเพื่อขจัดความเครียด
(7) การดับพื้นผิวของวงแหวนเฟืองรวม
การชุบแข็งแบบเหนี่ยวนำความถี่ปานกลางที่ผิวฟันตามร่องฟัน ความแข็ง HRC50~55 ความลึกของชั้นการชุบแข็งที่มีประสิทธิภาพ 3~5 มม.
(8) การตรวจสอบขั้นสุดท้าย
ประการแรก ทดสอบว่าความแข็งของแต่ละร่องของวงแหวนเฟืองหลังการชุบแข็งและการแบ่งเบาบรรเทาความถี่กลางเป็นไปตามข้อกำหนดของการวาดภาพหรือไม่ประการที่สอง ตรวจสอบว่าขนาดของเส้นผ่านศูนย์กลางภายนอกสูงสุด D6944 นั้นใหญ่เกินไปหรือไม่ เช่น การเสียรูป 3 มม. จำเป็นต้องมีการแก้ไขเชิงกลจนกว่าจะผ่านการรับรองประการที่สาม สำหรับการตรวจสอบอนุภาคแม่เหล็กของฟันเฟืองและเนื้อฟันเฟือง คุณภาพควรเป็นไปตามข้อกำหนดรองที่กำหนดไว้ในมาตรฐาน GB/T9444-88ในที่สุดตามภาพวาดและข้อกำหนดทางเทคนิคสำหรับการตรวจสอบขั้นสุดท้าย
2. พารามิเตอร์ผลิตภัณฑ์ของวงแหวนขนาดใหญ่สำหรับเฟืองเส้นรอบวง
| วงแหวนเกียร์ขนาดใหญ่ |
⑴GS42CrMo4 เหล็กหล่อโลหะผสม (มาตรฐานองค์กร) HB 220 ~ 240 โครงสร้างครึ่งแผ่น ชนิด Y (3) ฟันเฉียง (4) โครงสร้างการปิดผนึกและการจัดตำแหน่งที่เหมาะสม |
⑴ การกลั่นนอกเตาหลอมเหล็ก (การเป่าอาร์กอนและการบำบัดด้วยสุญญากาศ RH) (2) ใช้เทคโนโลยีการแขวนแม่พิมพ์ทรายเย็นแบบพิเศษเพื่อให้แน่ใจว่ามีความหนาแน่นของการหล่อและฟัน (3) การรักษาแบบปกติ (เทคโนโลยีที่เป็นกรรมสิทธิ์) เพื่อให้แน่ใจว่าผิวฟันมีความแข็ง (4) หลังจากการถูแบบหยาบ ให้คลายการเสื่อมสภาพ ซ่อมแซมพื้นผิวข้อต่อ จากนั้นจึงทำการรีดแบบละเอียด ⑸ เตาประกอบอาหารแบบโฮมเมดที่มีความแม่นยำ |
⑴ คุณสมบัติทางกลและองค์ประกอบทางเคมีของการหล่อชิ้นงาน (มาตรฐานการควบคุมภายใน) (2) การตรวจจับรอยร้าวแบบอัลตราโซนิกหลังจากการกลึงหยาบ ⑶ การตกแต่งครึ่งหนึ่ง การตรวจสอบอัลตราโซนิกขั้นสุดท้ายและการตรวจสอบอนุภาคแม่เหล็ก (4) การตรวจสอบอนุภาคแม่เหล็กผิวฟัน, การตรวจสอบความแข็ง ⑸ ตรวจสอบความคลาดเคลื่อนของฟัน ⑹ การทดสอบการประกอบทั่วไปแบบไม่มีโหลดก่อนส่งมอบ ตรวจสอบความแม่นยำในการประกบของเฟืองขนาดใหญ่และขนาดเล็ก |
